iPod shuffle 3拆机后内部有何玄机？

拆机前的准备与注意事项

1. 风险提示：


   （图片来源网络，侵删）
   • 保修失效：拆机会立即使你的 iPod shuffle 失去官方保修。
   • 永久损坏：工具使用不当、用力过猛或操作失误都可能损坏内部脆弱的元件,导致设备完全无法使用。
   • 数据丢失：拆机过程会断开电池，不会导致数据丢失（因为它没有内部存储），但请确保在拆机前已备份好你需要的音乐（如果还没同步的话）。

2. 必备工具：

   • 撬棒/塑料卡片：首选是专业的塑料撬棒，如果没有，一张废弃的塑料会员卡、吉他拨片或旧银行卡也可以。避免使用金属工具,以免划伤外壳或造成短路。
   • 小十字螺丝刀：用于拆卸背面的固定螺丝。
   • 镊子：用于夹取小零件和分离排线。
   • 热风枪或吹风机：这是最关键的工具，第三代 iPod shuffle 的外壳是通过非常牢固的胶水粘合的，必须加热才能软化胶水,安全地打开。

第一步：准备工作

1. 关机并移除夹子：确保 iPod shuffle 处于关机状态，取下背面的金属夹子,因为它可能会在拆机过程中掉落或造成干扰。
2. 拆下背面螺丝：
   • 将 iPod shuffle 翻过来,背面朝上。
   • 你会看到两个小十字螺丝,位于顶部和底部的中央。
   • 用小十字螺丝刀将这两个螺丝拧下并妥善保管。

第二步：加热外壳

这是拆机过程中最需要耐心的一步。

1. 均匀加热：使用热风枪（调至中低温度，约 150-200°C）或吹风机（调至热风档），对 iPod shuffle 的接缝处进行均匀加热。
   • 重点加热顶部、底部和两侧的缝隙。
   • 不断移动热风枪/吹风机，避免在同一个点停留过久,以免外壳因受热不均而变形或内部元件过热。
   • 加热时间约 30 秒到 1 分钟，直到用手触摸接缝处感觉外壳变软、发烫即可。

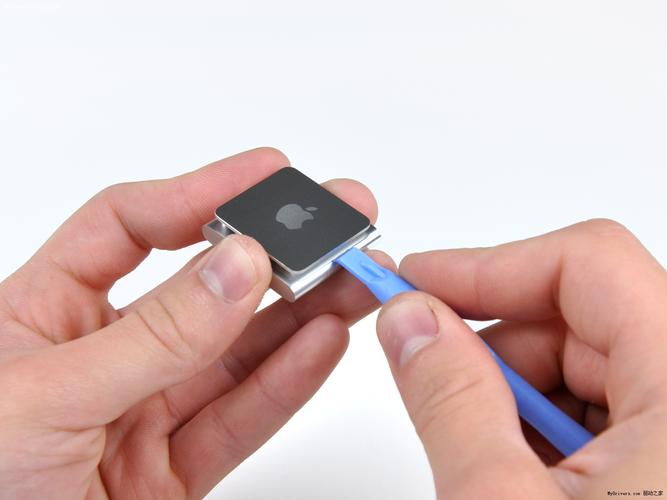

第三步：撬开外壳

1. 选择撬点：加热后，选择一个最容易下手的缝隙,通常从顶部或底部开始比较方便。
2. 小心插入：将你的塑料撬棒或卡片插入缝隙中，动作一定要轻柔。
3. 缓慢分离：沿着接缝缓慢移动撬棒，利用杠杆原理将上半部分或下半部分的外壳撬开，你会听到“咔哒”声,这是胶水被拉断的声音。
4. 完全分离：继续沿着所有边缘撬,直到上下两部分的外壳完全分离。

第四步：断开电池连接

打开外壳后，你会看到内部结构。千万不要直接拉扯主板！

1. 定位电池：电池是贴在下半部分外壳上的,通过一根细长的排线连接到主板上。
2. 找到排线接口：在主板上找到电池排线的连接器,它通常是一个很小的白色或黑色插槽。
3. 断开连接：
   • 重要：大多数 iPod shuffle 的排线是ZIF (Zero Insertion Force) 接口,有一个小塑料卡扣。
   • 用指甲或镊子轻轻地将这个卡扣向上抬起。
   • 然后就可以直接将排线从插槽中水平拉出。千万不要直接拽排线线身,否则很容易拉断。
4. 取出电池：现在电池已经和主板分离，你可以将它从下半部分外壳上撕下来（通常也带有双面胶）。

第五步：取出主板和其它部件

1. 取出主板：现在主板已经可以自由移动了,小心地将其从下半部分外壳中取出。
2. 取出按键板：上半部分外壳还粘着一个按键板，它通过另一根排线与主板连接，如果你想完全拆解,可以用撬棒小心地将它从上半部分外壳上分离下来。

内部结构一览

至此，你已经成功拆解了第三代 iPod shuffle,其内部主要包括：

• 主逻辑板：包含核心处理器、闪存芯片、音频解码器等。
• 锂电池：容量很小，约 0.5Wh。
• 按键板：包含播放/暂停、音量+、音量- 和“语音提示” (VoiceOver) 按钮。
• 耳机接口：标准的 3.5mm 耳机插孔。
• 夹子转轴：用于连接金属夹子的机械结构。

常见维修与后续步骤

• 更换电池：这是最常见的维修需求，撕下旧电池，清理残留的胶水，然后将新电池贴上并重新连接排线即可,新电池可以在网上轻松购得。
• 清洁接口：如果耳机接触不良，可以用棉签蘸取少量酒精,轻轻擦拭耳机接口内部的金属触点。
• 重新组装：
  1. 将所有部件按相反顺序装回。
  2. 将上下两部分外壳扣合。
  3. 用手在接缝处用力按压,确保胶水重新粘合牢固。
  4. 拧回那两颗螺丝。

希望这份详细的指南能帮助你顺利完成拆机！祝你成功！
