这份报告将带你了解 Apple Watch Series 3 的内部结构、主要组件、拆解步骤以及一些重要的注意事项。
（图片来源网络，侵删）
核心摘要：拆解难度与亮点
- 拆解难度： 中等偏高，Apple Watch 的结构非常紧凑，使用大量粘合剂和特殊螺丝,需要耐心和精细的工具。
- 主要亮点：
- 模块化设计： 相比前代，Series 3 的内部结构更加模块化，屏幕、电池、Taptic Engine（触感引擎）等组件可以相对独立地拆下,维修性略有提升。
- 防水胶： 整个设备内部和边缘都涂有大量的防水胶，这是其防水性能的关键,但也是拆解的最大障碍。
- 电池更换： 更换电池是 Series 3 最常见的维修项目之一，但过程非常复杂，需要加热分离屏幕,并小心地剥离粘在背板上的电池。
准备工作
所需工具
-
必备工具：
- 热风枪或 iOpener： 用于软化屏幕与中框之间的粘合剂，这是拆解的第一步,也是最关键的一步。
- suction cup (吸盘)： 用于加热后吸起屏幕。
- 塑料撬片/卡片： 用于小心地分离屏幕和中框，避免划伤屏幕或损坏 LCD。
- pentalobe screwdriver (五角螺丝刀)： 用于拆下表冠侧面的特殊五角螺丝。
- Y00 螺丝刀： 用于拆下内部主板、电池等组件的小型十字螺丝。
- 塑料撬棒/撬片套装： 用于分离各种组件和剥离电池。
-
推荐工具：
- Tweezers (镊子)： 用于夹取微小的螺丝和零件。
- iFixit Pro Tech Toolkit： 这是一套专业的拆解工具包，包含了上述大部分工具，是拆解 Apple Watch 的最佳选择。
- 耐热手套： 保护手部不被热风枪烫伤。
- 工作台灯： 提供良好的照明,方便观察细节。
准备工作
- 完全关机： 确保手表电量耗尽或完全关机。
- 清洁屏幕： 清除屏幕上的灰尘和指纹,避免在加热时产生污渍。
- 选择合适的场地： 在干净、光线充足、平整的工作台上进行,最好在下面铺一张防静电垫或柔软的布。
详细拆解步骤

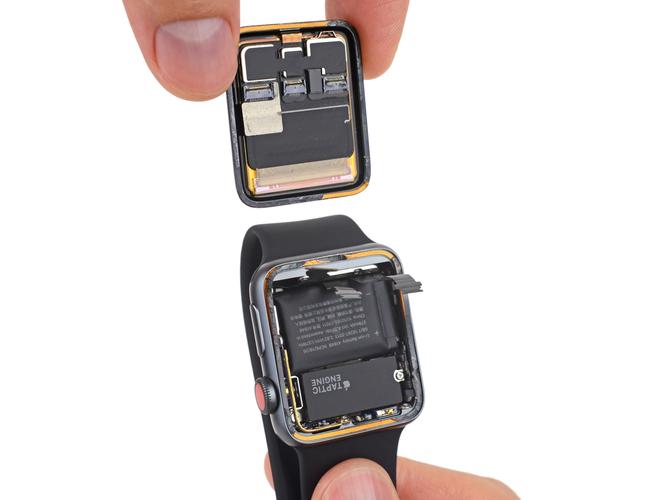

第一步：分离屏幕与中框
这是整个拆解过程中最具挑战性的一步。
- 加热： 将热风枪调至中低档（约 100-150°C），对准手表屏幕边缘，缓慢移动，均匀加热约 1-2 分钟，目标是融化屏幕中框之间的防水胶。注意： 不要离得太近，也不要在一个点停留过久，以免损坏屏幕或 OLED 显示层。
- 吸起： 用吸盘吸附在屏幕上，靠近表冠一侧，轻轻向上提拉,制造一个初始的缝隙。
- 撬开： 用薄塑料撬片从刚才制造的缝隙中插入，沿着屏幕边缘缓慢滑动，小心地分离屏幕和中框，你会听到“咔哒”声，这是胶条被拉断的声音。务必保持力度均匀，避免撬片插得太深损坏屏幕下的排线。
- 完全分离： 当屏幕与中框分离后，屏幕仍然通过几根排线与主板连接，轻轻将屏幕翻转到背面,注意不要过度弯曲排线。

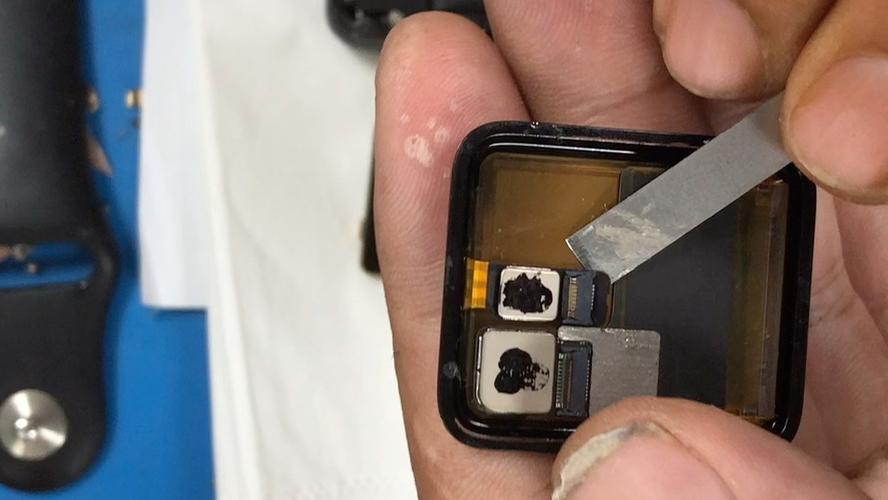

第二步：断开屏幕排线
- 找到排线接口： 屏幕背面有几根非常细小的排线,连接到主板上。
- 断开连接： 用撬片或镊子小心地掀开排线接口上的黑色卡扣，然后轻轻将排线拔出。切勿用力拉扯排线本身！

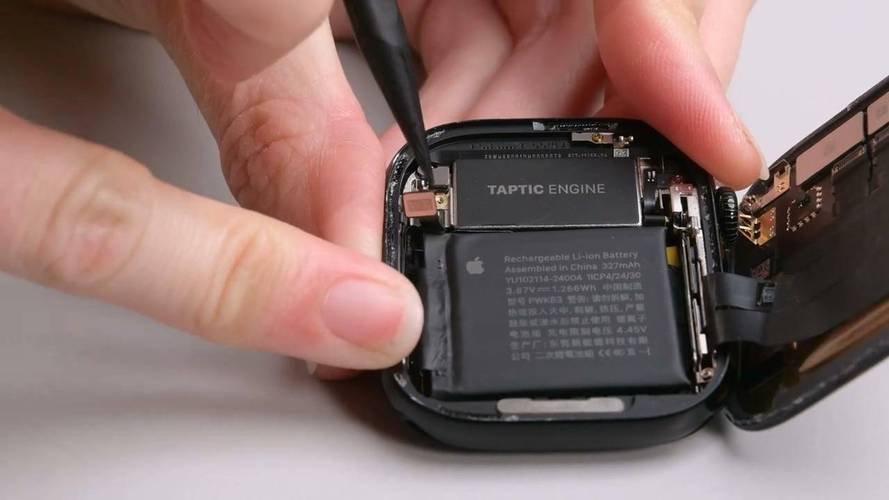

第三步：拆除 Taptic Engine 和扬声器
- 拧螺丝： 使用 Y00 螺丝刀，拆下固定 Taptic Engine（圆形的触感马达）和扬声器（长方形）的几颗螺丝。
- 取下组件： 小心地取下 Taptic Engine 和扬声器，它们之间也有一根排线连接,注意不要拉断。
第四步：拆除电池
警告：电池容量大，且被强力粘在背板上，操作不当可能导致电池破裂、起火或化学泄漏！
（图片来源网络，侵删）
- 拧螺丝： 拧下固定电池连接器到主板的螺丝。
- 断开连接器： 小心地将电池排线的连接器从主板上拔下。
- 剥离电池： 这是最困难的一步，用塑料撬片从电池边缘的缝隙插入，一点点地、耐心地剥离粘在背板上的胶，可以配合加热枪（低温档）软化背板上的胶，但绝对不要直接加热电池本身，这个过程需要极大的耐心,很容易损坏电池或背板。
第五步：拆除主板和心率传感器
- 拧螺丝： 拧下固定主板和心率传感器模块的螺丝。
- 取下组件： 主板和心率传感器通常是作为一个整体被固定的，小心地将其取下，注意心率传感器可能还有一根细线连接到背板的光学传感器上,一并断开。
第六步：拆除表冠组件
- 拧螺丝： 回到表冠侧面,用五角螺丝刀拧下那颗特殊的螺丝。
- 取出表冠： 小心地取出表冠组件,它通常与一个小的金属支架或垫片相连。
第七步：分离后盖
手表内部只剩下中框和后盖了。
- 加热： 同样使用热风枪加热后盖边缘,软化粘合剂。
- 撬开： 用吸盘和撬片，从表冠侧或另一侧的缝隙开始，小心地将后盖从中框上分离下来，后盖上通常有光学心率传感器等组件,注意不要刮伤。
主要组件一览
拆开后，你可以清晰地看到 Apple Watch Series 3 的核心组件：
- 显示屏： OLED 屏幕,与触摸层集成。
- 主板： 手表的“大脑”，包含 S3 芯片、存储、RAM 等。
- Taptic Engine： 提供触感反馈的马达。
- 扬声器： 用于通话和播放声音。
- 电池： 容量约为 279 mAh,是维修的重点和难点。
- 心率传感器： 包括光学传感器和绿色/红色 LED。
- Wi-Fi/蓝牙天线： 通常集成在中框或主板上。
- 气压计： 用于测量海拔。
- 表冠组件： 包含数字表冠和侧面按钮。
- 中框： 由铝合金或不锈钢制成,是整个设备的骨架。
重新组装与注意事项
- 清洁所有表面： 在重新组装前，用高浓度酒精棉片和工具清理所有旧的粘合剂和污渍,确保新胶带能牢固粘贴。
- 更换粘合剂： Apple 官方维修会使用专用的防水胶带，对于 DIY，可以使用 iFixit 等品牌提供的 Apple Watch 专用防水胶带。防水性能完全依赖于这次重新粘贴的质量。
- 反向操作： 按照拆解的相反步骤进行组装,确保所有排线都正确插入并卡紧。
- 不要遗漏螺丝： 拧紧所有螺丝，扭矩适中,不要过紧。
- 进行密封测试： 组装完成后，强烈建议进行防水测试，可以购买专门的防水测试仪，或者将手表放入装有干燥米袋的密封袋中静置 24-48 小时，观察内部是否有水汽。注意： 即使测试通过，官方也不建议戴着游泳或洗澡,因为非原厂维修的防水性能无法保证。
为什么不建议自行拆解？
- 保修失效： 任何自行拆解都会立即导致官方保修失效。
- Face ID 失效 (GPS + Cellular 版)： 对于蜂窝网络版，拆解后可能会导致蜂窝网络功能被禁用,这是苹果的一种反篡改机制。
- 极高的损坏风险： 屏幕、电池、排线都非常脆弱，一旦损坏,维修成本远超请专业人士或直接更换。
- 失去防水性能： 重新粘贴的防水胶很难达到原厂标准,手表将不再具备防水能力。
Apple Watch Series 3 的拆解是一次技术活，展示了其精密的工程设计和强大的防水技术，虽然对于爱好者来说是一次有趣的探索，但对于普通用户而言，如果需要维修（尤其是电池更换），最安全、最可靠的选择是寻求 Apple 官方或 AASP 授权服务提供商的帮助。
