华硕ZenFone 2拆机后内部结构如何？

重要提醒：拆机有风险，操作需谨慎！

• 保修失效：自行拆机会立即导致手机官方保修失效。
• 损坏风险：操作不当可能会损坏屏幕、电池、排线或其他内部元件,导致手机无法正常使用。
• 安全第一：在拆机前，请确保手机已完全关机，锂电池存在短路风险，操作时需格外小心,避免金属工具同时接触电池正负极。
• 备份数据：拆机前请务必备份手机中的重要数据。

拆解所需工具

准备好以下工具可以让拆解过程更加顺利和安全：

1. 专业螺丝刀套装：必备 PH000 (十字) 和 Pentalobe (五角) 螺丝刀，ZenFone 2 使用的是特殊的五角螺丝,普通十字螺丝刀无法拧下。
2. 吸盘：用于分离屏幕和后盖。
3. 撬棒/塑料卡片：用于分离屏幕和后盖的卡扣,避免划伤机身。
4. 热风枪或吹风机：用于软化屏幕边框的胶水,大大降低屏幕分离的难度和风险。
5. 镊子：用于夹取微小的螺丝和排线。
6. iOpener 或类似工具：如果不想用热风枪,可以使用专用的加热工具均匀加热屏幕边缘。
7. 撬片/塑料拨片：用于断开排线连接器,防止损坏排线触点。
8. 耐高温胶带：用于在分离屏幕后临时固定屏幕,防止其意外摔落或损坏。

详细拆解步骤 (以 ZenFone 2 ZE551ML 为例)

第一步：准备工作

1. 关机：长按电源键，选择“关机”。
2. 取出SIM卡和MicroSD卡：用取卡针取出卡托。
3. 移除后盖：这是最关键也最难的一步。

第二步：移除后盖 (核心难点)

ZenFone 2 的后盖是用大量的胶水粘合在金属中框上的,非常紧。

1. 加热：

   • 使用热风枪调至中低档温度（约 150-180°C），对准手机屏幕边缘和后盖连接处，缓慢移动，均匀加热约 1-2 分钟。注意不要离得太近或停留在一个地方，以免损坏屏幕或塑料外壳。
   • 如果没有热风枪，用吹风机的 hottest 档，对准边缘吹 3-5 分钟，效果会差一些,但也能软化胶水。

2. 分离后盖：

   • 从顶部或底部开始，将吸盘用力吸附在屏幕上。
   • 用撬棒或塑料卡片从吸盘的对侧（顶部或底部）小心地插入后盖和中框的缝隙中。
   • 慢慢地，一边用吸盘向外拉，一边用撬棒向内划，沿着边缘一圈一圈地移动，你会听到“咔哒”声,这是卡扣和胶水被分离的声音。
   • 耐心是关键！如果遇到非常紧的地方，可以再次对该位置进行加热，然后继续尝试。切勿使用暴力！

3. 完全分离：


   （图片来源网络，侵删）
   • 当一圈都分离后，小心地将后盖取下。摄像头排线仍然连接在主板上，不要直接拉开后盖,否则会扯断排线。
   • 用撬棒轻轻断开摄像头排线的连接器（通常是一个小黑扣，向上或向外拨起即可）。

第三步：断开屏幕排线

1. 取下后盖后，你会看到内部结构,你需要断开屏幕的连接。
2. 找到连接屏幕主板和屏幕总成的屏幕排线，它通常位于手机顶部或底部,被一个金属或塑料的卡扣固定着。
3. 用撬棒或指甲小心地将这个卡扣向上或向外拨起（不同批次设计可能不同）。
4. 卡扣抬起后，排线会自动松动，此时用镊子夹住排线插头，垂直向上拔出,不要左右摇晃。

第四步：移除电池 (可选但推荐)

1. 电池被大量胶水粘在机身上，为了后续操作方便,最好先移除电池。
2. 用撬棒从电池边缘（通常是靠近排线的一侧）小心地插入，慢慢地将电池与机身分离，这个过程需要极大的耐心，要一点点地“撬”开，而不是“撕”开。
3. 可以使用一些低粘性的胶带，贴在电池边缘,帮助向外拉出。

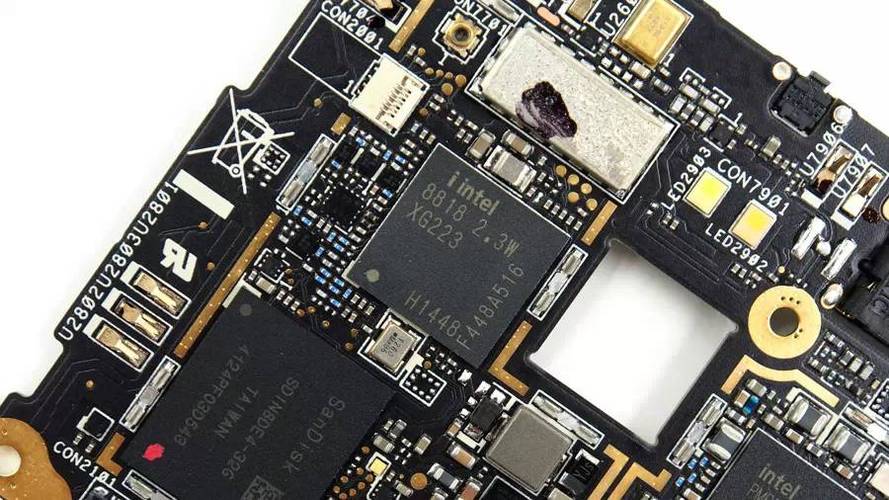

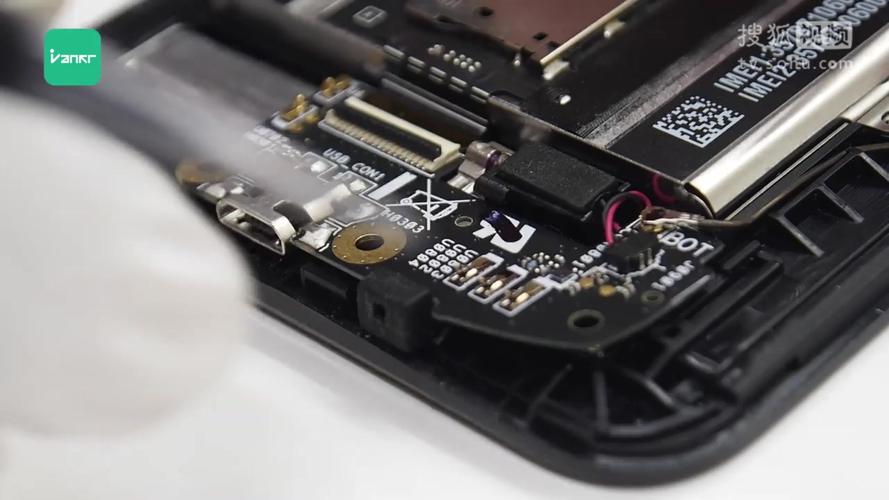

第五步：拆卸主板和内部组件

1. 拧下螺丝：现在你可以看到主板被几颗螺丝固定着，用PH000螺丝刀拧下这些螺丝。注意不同位置的螺丝长度可能不同，拆卸后要分开放置，避免装回时出错。
2. 断开其他排线：在主板周围，还有连接摄像头、音量键、电源键、扬声器等组件的排线，用撬棒依次将它们的卡扣拨起,然后拔出排线插头。
3. 取出主板：所有排线和螺丝都移除后,就可以小心地将主板从机身上取出了。
4. 取出其他部件：电池、扬声器、振动马达等组件都可以轻松地从机身上取下。

拆解难点与注意事项总结

1. 后盖分离是最大难关：胶水粘得非常牢固，加热是必须的,耐心比力气更重要。
2. 五角螺丝：必须使用专用的五角螺丝刀，否则会损坏螺丝,导致后续无法拆卸。
3. 排线连接器：所有排线都有小卡扣，一定要先撬开卡扣，再拔排线,直接硬拔排线是损坏内部元件最常见的原因。
4. 电池粘合：电池同样粘得很牢，切勿使用尖锐金属工具直接去挑，以免刺穿电池,引发危险。
5. 屏幕脆弱：屏幕分离后，背面的屏幕仍然非常脆弱，建议用耐高温胶带将其贴在机身上方,防止意外跌落或损坏。
6. 防尘网：扬声器、听筒等部件上通常有防尘网,拆解时注意不要将其弄丢或弄脏。

常见维修场景与拆解重点

• 更换屏幕：需要完成 第一步到第四步 的全部流程,重点是安全分离后盖和断开屏幕排线。
• 更换电池：需要完成 第一步和第二步，然后进入第三步移除电池，如果电池粘得太死,可能需要拆卸更多螺丝来获得更好的操作角度。
• 更换后盖：相对简单，主要完成 第一步,但注意新后盖可能也需要重新打胶。
• 清理内部灰尘/维修主板：需要完成所有步骤,将手机完全拆解。

希望这份详细的指南能帮助你顺利完成 ZenFone 2 的拆机，如果在操作中遇到任何问题，建议暂停并查阅更多视频教程（在 YouTube 或 Bilibili 搜索 "ZenFone 2 拆机" 会有很多直观的视频）,祝你成功！
