Apple Watch 5 拆解后，内部藏着哪些秘密？

拆解 Apple Watch Series 5 并不像拆解 iPhone 那样简单，它需要专门的工具、一定的技巧，并且存在损坏设备的风险，如果你不是专业人士，强烈建议不要轻易尝试。 将结合专业拆解机构（如 iFixit）的报告和通用知识，为你详细解读 Apple Watch Series 5 的内部结构、拆解难点、维修成本以及其可维修性评价。

拆解概览与核心结论

Apple Watch Series 5 的设计高度集成，内部结构紧凑而精密，与之前的型号相比，它最大的变化之一是引入了“双排触点”的表盘设计,这使得维修和更换电池的难度大幅增加。

• 可维修性评分： 极低 (iFixit 评分仅为 2/10)。
• 最大难点： 电池，电池被强力胶水粘合在表盘玻璃和金属后壳之间，且连接着双排触点，更换过程极其困难,极易损坏屏幕和后壳。
• 核心亮点： 全新的 S5 SiP 模块，集成了更快的处理器、始终显示驱动器和全新的 U1 超宽频芯片。
• 维修成本： 由于官方不提供维修服务，且第三方维修风险高,整体维修成本非常昂贵。

拆解工具与准备工作

在进行任何操作前,请务必准备好以下工具：

1. 热风枪或加热台： 必备,用于软化屏幕与后壳之间以及电池与屏幕之间的强力胶水。
2. 专业撬棒和塑料薄片： 用于分离屏幕和后壳,金属撬棒容易划伤外壳。
3. 吸盘： 用于吸附并取下屏幕。
4. T5 和 T6 星形螺丝刀： 用于拆卸表冠和心率传感器模块的螺丝。
5. 撬片和镊子： 用于分离内部组件和操作微小的排线。
6. 塑料卡片/撬片： 用于分离电池和屏幕。
7. 工作台灯和放大镜： Apple Watch 内部元件非常微小,良好的照明和视野至关重要。
8. 耐高温胶带/吸盘： 用于在加热过程中保护屏幕或固定电池。

详细拆解步骤与难点分析

警告： 以下步骤仅为技术展示,操作不当将导致设备永久性损坏。

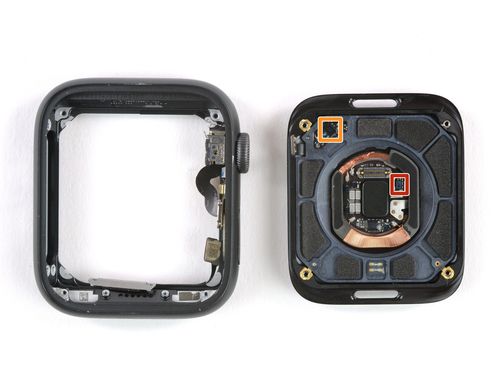

第一步：分离前屏幕和后壳

这是拆解的第一步,也是最关键的一步。

• 操作：
  1. 将 Apple Watch 放在加热台上，用热风枪均匀加热后壳边缘，温度控制在 80-100°C 左右，持续约 1-2 分钟,直到胶水软化。
  2. 使用吸盘和撬棒,从表冠侧或底部边缘小心地插入缝隙。
  3. 沿着边缘缓慢、均匀地滑动撬棒，切断屏幕与后壳之间的粘合剂，这个过程需要极大的耐心,用力过猛会导致屏幕碎裂或后壳变形。
• 难点分析：
  • 强力胶水： Apple 使用了非常牢固的工业胶水，加热不足无法分离，加热过度则可能损坏内部 OLED 屏幕和电池。
  • 结构脆弱： 屏幕和后壳的粘合面积大，且内部没有缝隙,任何不均匀的力都可能导致灾难性后果。

第二步：断开电池连接

在分离屏幕后,你会看到电池的排线。

• 操作：
  1. 小心地掀开屏幕,你会看到一根连接到电池的排线。
  2. 绝对不要直接拔掉！ Apple Watch Series 5 使用的是双排触点连接器,非常脆弱。
  3. 必须使用专用的撬片或镊子，从连接器的中间缝隙插入，轻轻向上撬起，才能安全地断开连接,强行拔扯会直接扯断排线或损坏连接器焊点。
• 难点分析：
  • 双排触点： 这是 Series 5 相比于 Series 3/4 的最大变化，单排触点尚可小心操作，双排触点增加了损坏的风险,是维修失败的高发点。

第三步：拆卸 Taptic Engine 和扬声器

电池断开后,可以移除其他组件。

• 操作：
  1. 拧下固定 Taptic Engine（线性马达）和扬声器的几颗螺丝（通常是 T5 或 T6 螺丝）。
  2. 小心地断开这两个组件的排线连接。
  3. 将 Taptic Engine 和扬声器取出。
• 难点分析：
  • 螺丝非常小,容易丢失。
  • 排线同样脆弱,断开时需注意角度和力度。

第四步：拆卸 S5 SiP 模块和主板

这是 Watch 的“大脑”。

• 操作：
  1. 拧下固定 S5 System in a Package (SiP) 模块的螺丝。
  2. 断开连接到主板的排线（如数字表冠、侧边按钮等）。
  3. 小心地取出整个 S5 SiP 模块。
• 难点分析：
  • S5 SiP 模块是核心： 这个模块包含了处理器、GPU、RAM、传感器、存储以及全新的U1 超宽频芯片，它高度集成，一旦损坏，整个 Watch 几乎等于报废。
  • 排线连接复杂,操作空间狭小。

第五步：移除电池

这是整个拆解过程中最困难、风险最高的一步。

• 操作：
  1. 电池同样被强力胶水粘在屏幕的内侧。
  2. 需要再次使用加热台或热风枪,从屏幕内侧加热电池边缘。
  3. 使用大量的耐高温塑料撬片，从电池边缘的缝隙一点点插入，缓慢地“切割”开胶水，这个过程可能需要反复加热和撬动,耗时很长。
  4. 在撬的过程中，要确保撬片始终紧贴电池背面，避免损伤下方的 OLED 显示层。
• 难点分析：
  • 粘合极其牢固： 电池的粘合面积巨大，胶水非常强,没有经验的人几乎不可能完整无损地取下电池。
  • 极易损坏屏幕： 任何撬片滑动的失误，都会导致昂贵的 OLED 屏幕被划伤或压坏。
  • 耗时耗力： 完整取下电池可能需要 30 分钟甚至更长时间,需要极大的耐心。

核心部件解析

拆开后，你可以看到 Apple Watch Series 5 的主要组件：

1. S5 SiP (System in a Package): 核心处理器和传感器模块，相比 S4，它内置了U1 超宽频芯片，用于空间感知，可以实现更精确的“隔空投送”和查找配件功能。
2. OLED 显示屏: Series 5 最大的卖点之一是常亮显示，为了实现这个功能，屏幕和驱动电路都经过了特殊设计,这也是拆解时需要格外小心屏幕的原因。
3. Taptic Engine: 提供精确的触觉反馈，用于通知、导航和健身圆环闭合等。
4. 电池: 容量约为 246mAh，虽然容量不大，但由于 watchOS 的优化和高效的 S5 芯片,续航依然出色。
5. 心率传感器模块: 包含绿色、红色和红外 LED，以及光电二极管，用于测量心率和血氧饱和度（Series 5 已支持血氧监测，但需后续软件更新）。
6. 表冠: 包含一个小的电路板和磁铁,用于检测旋转和按压。
7. Wi-Fi/蓝牙天线: 集成在表壳的塑料支架中。

维修成本与建议

由于 Apple 不为 Apple Watch 提供官方的第三方维修服务,你的选择非常有限：

1. Apple 官方维修：

   • 代价： 极其昂贵，Apple 会以“整机更换”的方式处理，费用几乎相当于购买一台新的 Apple Watch，对于过保设备,官方维修基本不考虑。
   • 优点： 质量 100% 有保障。

2. 第三方维修店：

   • 电池更换： 这是第三方最常见的维修项目，费用大约在 300 - 600 元人民币不等,远低于官方。
   • 屏幕更换： 费用更高，大约在 800 - 1500 元人民币。
   • 风险：
     • 技术门槛高： 如上所述，拆解难度极大,非专业技师极易损坏设备。
     • 配件质量参差不齐： 第三方使用的屏幕、电池质量可能不如原厂，存在亮度、色彩、续航、寿命等方面的问题。
     • 失去保修： 一旦拆机，即使是在 Apple 保修期内,也会立即失效。
     • 数据安全： 将设备交给不可信的第三方存在数据泄露风险。

最终结论

Apple Watch Series 5 是一款技术先进但设计“封闭”的设备，它的内部结构是为了极致的轻薄和坚固而优化的,但这牺牲了可维修性。

• 对于普通用户： 强烈建议不要自行拆解，除非你是经验丰富的电子维修专家,否则损坏的风险远大于收益。
• 对于维修需求： Watch 出现问题，首选是联系 Apple 官方，如果费用过高，可以寻找信誉良好、评价高的第三方专业维修店进行咨询和维修，特别是电池更换，在送修前,务必了解清楚风险和所用配件的质量。
