戴尔Vostro 5560拆机后内部有何升级空间？

⚠️ 拆机前的重要提示

1. 风险自负：拆机有损坏电脑硬件的风险，并可能导致保修失效，请确保你了解并愿意承担这些风险。
2. 断开所有连接：在开始任何操作前，务必将笔记本完全关机，拔掉电源适配器，并断开所有外部设备（如鼠标、U盘等）。
3. 释放静电：人体静电可能精密的电子元件，请在接触主板前，触摸一下金属物体（如暖气管）以释放静电，或者佩戴防静电手环。
4. 准备工具：你需要一套合适的螺丝刀（通常是十字PH0和PH1，以及可能需要的T5/T6星形螺丝刀）、塑料撬棒、镊子和一个容器用于存放不同型号的螺丝。
5. 拍照记录：在拆卸每一步之前，强烈建议用手机拍照记录，这对于后续的安装步骤非常有帮助，可以避免忘记某个部件的安装顺序或方向。
6. 轻柔操作：笔记本内部部件连接精密，请使用撬棒等工具轻轻分离卡扣或接口，切勿使用蛮力。

🛠️ 所需工具

• PH0 十字螺丝刀：用于拆卸大部分外壳螺丝。
• PH1 十字螺丝刀：用于拆卸一些较小的螺丝。
• T5/T6 星形螺丝刀：用于拆卸部分型号的内存和硬盘盖板螺丝（Vostro 5560通常用十字螺丝，但备着无妨）。
• 塑料撬棒：用于分离塑料卡扣，避免划伤外壳。
• 镊子：用于捏取小螺丝或连接器。
• 容器：用于分类存放螺丝，防止混淆。

📖 戴尔 Vostro 5560 拆机步骤详解

第一步：准备工作

1. 将笔记本翻过来,底部朝上。
2. 确保电脑已完全关机并断开所有电源。
3. 用 PH0 螺丝刀拧下底壳上的所有螺丝。注意观察：
   • 有些螺丝可能较长,有些较短，有些下面可能垫有塑料垫圈。
   • 内存仓和硬盘仓的螺丝通常更短，请务必分开存放！
   • 有一个螺丝可能隐藏在脚垫下,需要用撬棒先揭开脚垫才能看到。

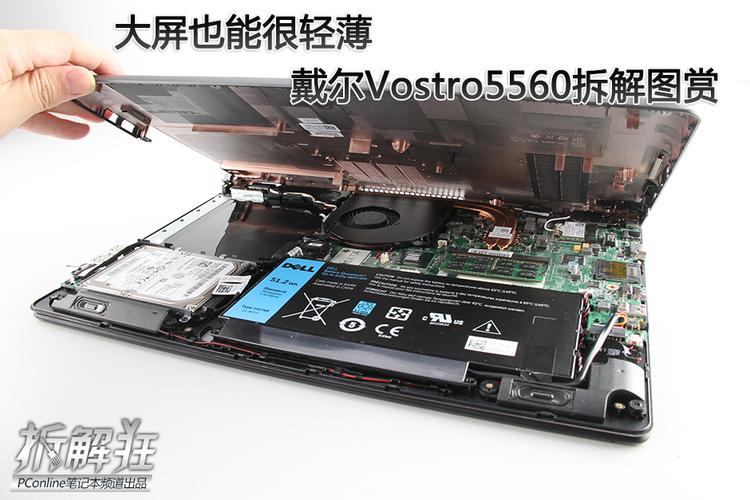

第二步：打开后盖

1. 拧下所有螺丝后,将笔记本翻回正面，屏幕朝上。
2. 用塑料撬棒从后盖的缝隙处（通常是靠近转轴或边缘处）开始，小心地撬开卡扣，Vostro 5560的卡扣设计比较紧密，需要耐心。
3. 沿着边缘慢慢滑动撬棒,逐步分离后盖和前框。注意：屏幕的排线从转轴处连接，所以后盖只能分离到一定程度，无法完全取下。

第三步：断开电池连接（极其重要！）

在操作任何内部部件之前,必须先断开电池与主板的连接，以防短路。

1. 后盖打开后,你会看到电池排线。
2. 轻轻掀开排线连接器上的黑色小卡扣（通常是向上或向外拨）。
3. 用镊子或指甲轻轻将排线从连接器中拔出。

第四步：拆卸内存条和硬盘

1. 内存条：

   • 找到内存仓盖板（通常标有 "DDR" 或内存图标）。
   • 拧下盖板上的螺丝。
   • 用手指向两侧掰开内存条两端的卡扣,内存条会自动弹起一个角度。
   • 然后即可将内存条拔出。

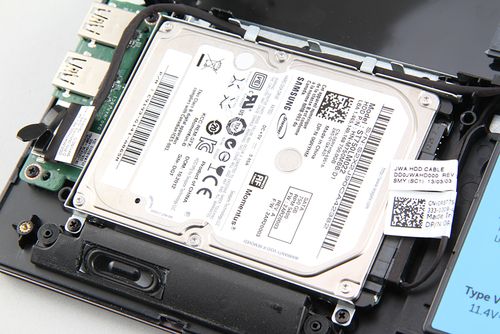

2. 硬盘：

   • 找到硬盘仓盖板（通常标有 "HDD" 或 "SSD" 图标）。
   • 拧下盖板上的螺丝。
   • 硬盘通常由一个金属支架固定,拧下支架上的螺丝。
   • 将硬盘连同支架一起向上拔出,如果需要单独取下硬盘，再拧下支架上的螺丝即可。

第五步：拆卸键盘和掌托

这一步相对复杂,需要非常小心。

1. 拆卸键盘：


   （图片来源网络，侵删）
   • 从屏幕边框开始,用塑料撬棒小心地撬开键盘上方的塑料边框，它由多个卡扣固定。
   • 边框取下后,你会看到键盘排线和触摸板排线。
   • 轻轻掀起排线连接器的卡扣,然后用镊子将排线拔出。
   • 现在可以将键盘整体向上提起并移开。

2. 拆卸掌托/上盖：

   • 移除键盘后,整个掌托和主机外壳（上盖）就暴露出来了。
   • 仔细观察,你会发现掌托周围还有一些隐藏的卡扣和螺丝，通常在掌托的转轴附近和散热口下方有螺丝需要拧下。
   • 拧下所有可见的螺丝后,再次使用塑料撬棒，沿着掌托的边缘小心地分离卡扣。
   • 分离后,掌托下方还连接着电源按钮排线、触摸板排线等，逐一掀起卡扣，拔出排线。
   • 现在可以将整个掌托/上盖取下。

第六步：拆卸散热模组

1. 上盖取下后,散热模组（风扇、散热铜管、散热鳍片）就完全暴露了。
2. 首先拔掉风扇的电源线（同样，先掀开卡扣再拔）。
3. 拧下固定散热模组的螺丝。注意：螺丝通常有不同的长度，请务必按顺序放好。
4. 小心地将散热模组向上取下,由于散热硅脂的粘性，可能需要稍微晃动一下才能取下。
5. 取下散热模组后，不要急于清理，先观察CPU和GPU芯片上旧的硅脂状态，为后续更换做准备。

第七步：拆卸其他可选部件

• 无线网卡：无线网卡通常由一个或两颗螺丝固定，拔掉天线后即可取下。
• 扬声器：扬声器一般用胶水或卡扣固定，小心分离即可。
• CMOS电池：位于主板附近，是一个银色的纽扣电池，用于重置BIOS设置。

🔧 常见拆机目的及后续操作

1. 清灰和更换硅脂：

   • 这是拆机最常见的目的,使用吹气球或压缩空气罐清理散热鳍片和风扇上的灰尘。
   • 使用无水酒精和高纯度棉签或竹签,彻底擦掉CPU和GPU芯片上旧的硅脂。
   • 在CPU和GPU芯片中央挤一小颗米粒大小的新的导热硅脂。
   • 按照与拆卸相反的顺序安装散热模组,并确保螺丝按照正确的顺序和力度拧紧，以获得最佳的散热效果。

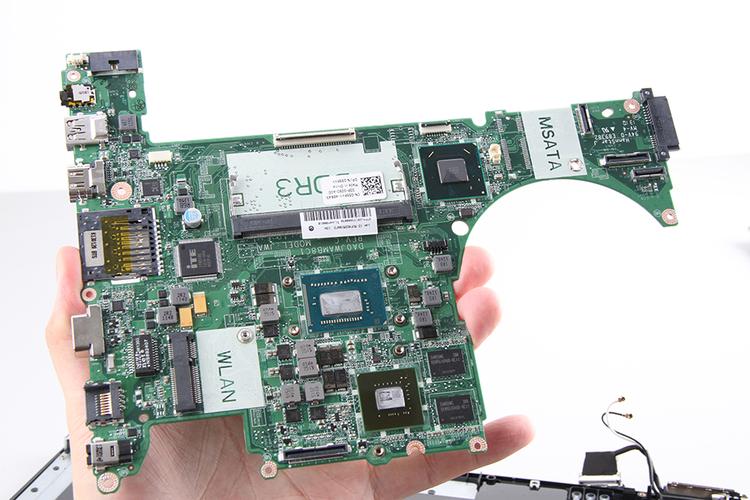

2. 升级内存或硬盘：

   参考第四步,更换或加装内存条和固态硬盘，升级固态硬盘（SATA接口或M.2接口，取决于你的具体型号）是提升Vostro 5560性能最有效的方法之一。


   （图片来源网络，侵删）

3. 更换键盘：

   参考第五步,取下旧键盘，换上新键盘，并确保排线连接牢固。

4. 清洁或更换风扇：

   如果风扇噪音过大或无法转动,可以拆下来进行深度清洁或直接更换。

🔁 安装顺序（与拆卸相反）

1. 安装新的硬件（如内存、硬盘）。
2. 安装散热模组,并涂抹新硅脂。
3. 安装掌托/上盖，连接好所有排线。
4. 安装键盘和边框。
5. 连接电池排线。
6. 合上后盖,拧上所有螺丝。
7. 开机测试,确保所有功能正常。

希望这份详细的教程能帮助你成功完成拆机操作！祝你顺利！
