重要提示：拆机前必读
- 失去保修：自行拆机会导致您的设备失去官方保修资格。
- 静电风险：人体静电可能精密的电子元器件造成永久性损坏，请务必在拆机前采取防静电措施，例如佩戴防静电手环，并确保您的工作环境是接地的。
- 断开电源：在开始任何操作之前，请务必将笔记本完全关机，并拔掉电源适配器，如果电池是可拆卸的，请将其取出。
- 数据备份：虽然正常拆机不会导致数据丢失，但强烈建议您在操作前备份所有重要数据。
- 记录步骤：拆机过程步骤较多，建议用手机拍照记录每一步的螺丝位置和部件连接方式，以便在组装时能顺利还原。
- 工具准备：请准备好合适的工具，主要是 PH0 和 PH00 十字螺丝刀，以及一些塑料撬棒。
第一步：准备工作与初步拆卸
Revolve 810 G2 的核心在于其屏幕可以整个翻转并重新固定在键盘背面，拆机的第一步是将屏幕从键盘底座上分离。
（图片来源网络，侵删）
所需工具：
- PH0 十字螺丝刀
- PH00 十字螺丝刀
- 塑料撬棒
拆卸步骤：
-
翻转设备，移除底盖螺丝
- 将笔记本平放,屏幕朝上。
- 将屏幕旋转 180 度，使其背面朝上，键盘底座朝下。
- 您会看到键盘底座的背面,上面有多个橡胶脚垫，用撬棒小心地撬起这些橡胶脚垫。
- 橡胶脚垫下面就是固定键盘底座的螺丝。注意： 螺丝的长度可能不同，请务必拍照记录好每个螺丝的位置。
- 使用合适的螺丝刀（通常是 PH0）拧下所有螺丝。
-
分离键盘底座与屏幕组件
- 拧下所有螺丝后,键盘底座应该已经松动，但请注意，屏幕组件和键盘底座之间仍有排线连接。
- 用塑料撬棒沿着键盘底座的边缘轻轻撬动,小心地将整个键盘底座从屏幕组件上分离下来，由于卡扣较多，需要耐心操作，避免用力过猛损坏卡扣。
- 分离后,您会看到连接到键盘和触摸板的排线。
-
断开内部连接
- 轻轻地将屏幕组件和键盘底座平铺在工作台上。
- 您会看到屏幕组件的边缘有多个排线连接到主板上,这些排线通常是通过一个小的塑料卡扣固定的。
- 操作方法：用指甲或撬棒轻轻地将塑料卡扣向上抬起（通常是 90 度角），然后就可以轻松地将排线从插槽中拔出。千万不要直接硬拔排线！
- 需要断开的排线通常包括：
- 摄像头排线
- 无线网卡（Wi-Fi/蓝牙）天线
- 电源按钮排线
- 其他可能存在的传感器排线
- 断开所有连接后,屏幕组件和键盘底座就可以完全分开了。
第二步：拆解屏幕组件
现在您已经分离了屏幕和键盘,接下来可以继续拆解屏幕组件本身。
（图片来源网络，侵删）
拆卸步骤：
-
移除屏幕边框
- 屏幕组件由一个金属/塑料边框包裹着。
- 用塑料撬棒沿着屏幕边框的缝隙慢慢撬动,边框是由多个卡扣固定的，需要耐心地将所有卡扣解开。
- 小心取下边框,露出屏幕背板和内部的屏幕排线。
-
断开屏幕排线
- 在屏幕背板的下方,您会看到连接到屏幕本身的排线，这个排线非常脆弱。
- 同样,找到并抬起固定排线的塑料卡扣，然后轻轻地将排线拔出。
-
移除屏幕
断开排线后,您就可以将整个屏幕从背板上取下了。
（图片来源网络，侵删）

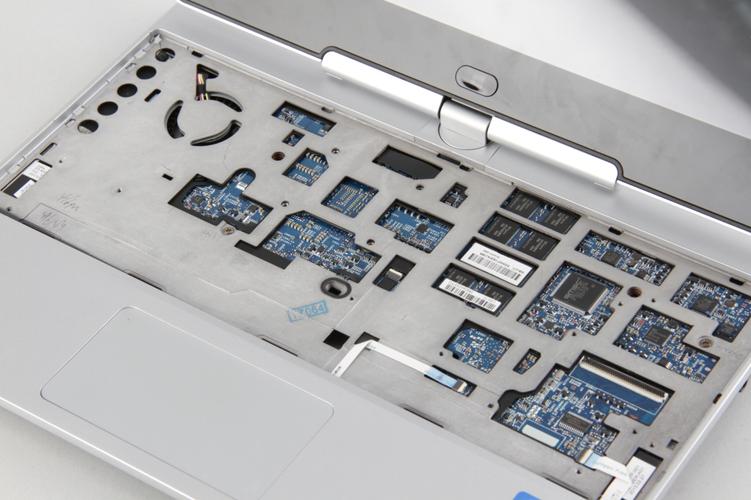

第三步：拆解键盘底座（主机部分）
键盘底座实际上就是主机部分,包含了主板、电池、硬盘、内存和风扇等核心组件。
拆卸步骤：
-
移除键盘
- 在键盘底座上,您会看到键盘被几个小螺丝固定着，或者也是通过卡扣固定的。
- 拧下固定螺丝（如果有的话），然后用撬棒小心地从下往上撬起键盘，键盘下方也有连接排线。
- 抬起塑料卡扣,断开排线，然后将键盘完全取下。
-
断开电池排线
- 这是非常重要的一步！ 在进行任何主板操作前，请务必先断开电池连接，以防短路。
- 电池通常是一个长方形的扁平电池,用胶带和魔术贴固定在机壳内，先拆掉固定件。
- 找到连接到主板的电池排线,抬起卡扣，将其拔出。
-

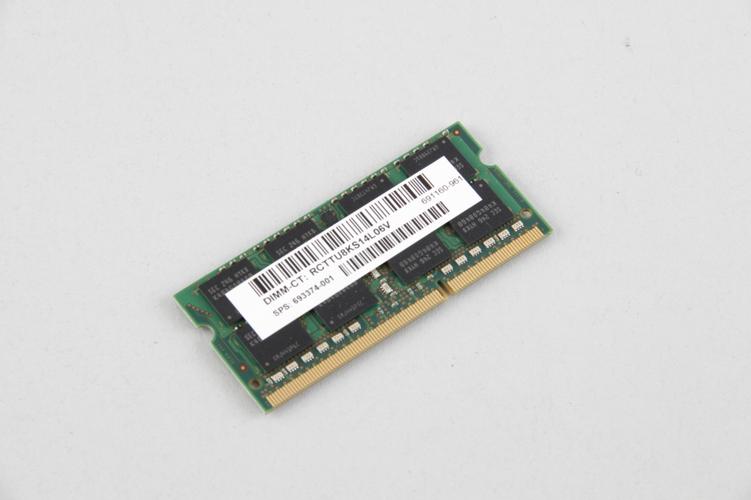

移除内存条
内存条通常被两端的卡扣固定住,向外掰开卡扣，内存条会自动弹起一个角度，然后就可以将其拔出。
-
移除无线网卡
无线网卡通常用一两颗小螺丝固定在主板上,拧下螺丝，然后将其从插槽中拔出，别忘了拔掉连接到网卡的天线（通常是两根细小的白色线缆）。
-
移除硬盘
- Revolve 810 G2 通常使用 M.2 接口的固态硬盘。
- 找到硬盘的位置,它通常被一颗小螺丝固定在一个支架上，拧下这颗螺丝，硬盘就会自动从插槽中弹出。
- 如果硬盘上有支架,将其一并取下。
-
移除散热模组
- 散热模组（风扇+铜管+散热片）通常由几颗螺丝固定在主板上。
- 拧下所有散热螺丝,然后小心地拔掉连接到风扇的电源线。
- 即可取下整个散热模组。
-

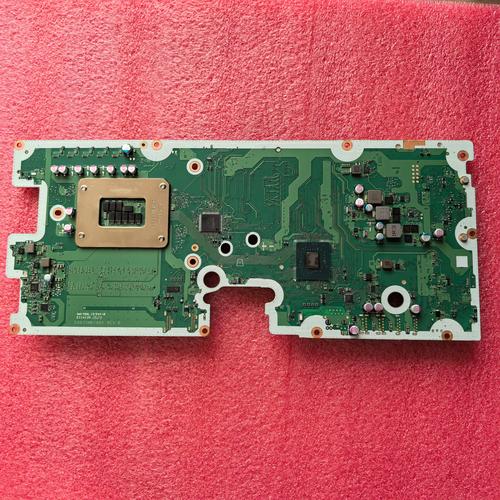

移除主板
- 主板只剩下被固定在机壳上的螺丝了。
- 拧下所有固定主板的螺丝。
- 小心地将主板从机壳中取出,注意检查主板边缘是否还有其他未断开的排线或连接。
常见升级与维护
完成以上步骤后,您就完成了惠普 Revolve 810 G2 的完整拆机，现在您可以进行以下操作：
- 升级内存：Revolve 810 G2 通常有两条内存插槽，支持 DDR3L 1600MHz 内存，最大可支持 16GB。
- 更换/升级硬盘：可以更换或升级为更大容量的 M.2 SATA 协议的固态硬盘。
- 清洁散热系统：这是拆机最常见的维护目的，可以用软毛刷和吹气球清理风扇和散热片上的灰尘。
- 更换键盘、屏幕、电池：如果这些部件损坏，拆机后可以进行更换。
请按照与拆机相反的顺序，小心地将所有部件组装回去。 组装完成后，先不要立即装回所有外壳，先连接电源开机测试，确保一切正常后再进行最后的组装。
希望这份详细的指南能对您有所帮助！祝您拆机顺利！
