戴尔 vostro 3668拆机步骤详细吗？

⚠️ 重要提示：开始之前

1. 安全第一：务必在断开所有电源线（包括主机电源线和显示器线）后进行操作。 建议拔掉电源线，并按一下机箱电源键,释放内部残余电量。
2. 防静电：人体静电可能会损坏精密的电子元件，请在接触主板或内存条之前，触摸一下机箱的金属部分，以释放静电,最好佩戴防静电手环。
3. 准备工具：您只需要一把十字螺丝刀，部分连接器可能需要一些巧劲,但通常不需要专用工具。
4. 记录过程：在拆卸过程中，可以用手机拍下每一步的照片,方便后续安装时参考。
5. 保修影响：自行拆机会导致您的电脑失去官方保修，如果您的电脑仍在保修期内,请谨慎操作或联系戴尔官方售后。

第一步：打开机箱侧面板

Vostro 3668 通常采用免工具设计,打开侧面板非常方便。

1. 将机箱放置：将机箱放置在您方便操作的桌面上,有螺丝的一侧朝向您。
2. 找到机箱后部的扳手：在机箱的后部，通常有一个塑料或金属的扳手（或按钮），它位于机箱的I/O接口面板（USB、音频孔等）的侧面或上方。
3. 扳动扳手：将这个扳手向后（远离机箱的方向） 扳动,直到它卡住或弹开。
4. 滑动侧面板：机箱的左侧面板（当你面对机箱正面时）会松动，抓住面板的后部，将其向后滑动一小段距离,然后就可以将其取下。

第二步：移除侧板后的内部组件

打开侧板后，您可以看到内部的主要组件,我们将按照从外到内的顺序进行拆卸。

断开所有外部连接

• 将连接在主板、硬盘、光驱上的所有数据线和电源线拔下，为了方便,可以先将它们从背线理出。

拆卸内存条

• 内存条两侧各有一个白色塑料卡扣。
• 用力同时向外扳动这两个卡扣,内存条会自动弹起一个角度。
• 然后抓住内存条的两端,垂直向上拔出即可。

拆卸硬盘

Vostro 3668 通常使用 3.5 英寸机械硬盘或 2.5 英寸固态硬盘,安装方式可能略有不同。

• 对于 3.5 英寸硬盘：

  1. 硬盘通常被一个金属支架固定在机箱的3.5英寸硬盘位上。
  2. 您可能需要拧下固定支架的螺丝,或者直接拧下硬盘两侧的螺丝。
  3. 拔掉硬盘的数据线和电源线。
  4. 将硬盘连同支架一起向后滑出,然后从支架上取下硬盘。

• 对于 2.5 英寸硬盘/SSD：


  （图片来源网络，侵删）
  1. SSD 通常被几颗螺丝直接固定在机箱的某个支架上。
  2. 拧下固定 SSD 的螺丝。
  3. 拔掉数据线和电源线。
  4. 将 SSD 取下。

拆卸光驱（如果有）

1. 光驱的前面板通常有一个小孔或一个按钮，用于弹出托盘，用一根回形针或细长物体捅进去,托盘会弹出。
2. 在托盘弹出后，观察光驱两侧，通常会有一个小的塑料卡扣或一个螺丝孔位,将卡扣掰开或拧下螺丝。
3. 光驱会立即松动，然后从机箱前面板向内推入,直到它从内部滑出。
4. 拔掉光驱背后的数据线和电源线。

拆卸扩展卡（如独立显卡、声卡等）

1. 观察您要拆卸的扩展卡（例如独立显卡）,它尾部会有一个金属挡片插入机箱的PCIe插槽孔中。
2. 先拔掉连接在卡上的所有线缆（如显卡的供电线、视频输出线等）。
3. 拧下固定该扩展卡的螺丝（通常在挡片上有一到两颗螺丝）。
4. 拧下螺丝后，抓住卡的上端，垂直向上拔出即可，如果很紧,可以轻轻左右摇晃一下。

拆卸散热器和CPU（高级操作，谨慎！）

这一步相对复杂，如果只是更换内存或硬盘,可以跳过。

1. 拆卸散热器：

   • 拔掉连接在CPU散热器风扇上的电源线（通常连接在主板的CPU_FAN或SYS_FAN接口上）。
   • 散热器通常被4个支架固定在主板上，逆时针旋转这4个支架的塑料螺母,直到它们可以轻松取下。
   • 小心地将散热器垂直向上取下。注意：如果散热器和CPU之间有导热硅脂粘得很紧，不要硬拔，可以尝试轻轻左右转动几下再取下,避免损坏CPU。

2. 拆卸CPU：

   • 取下散热器后,您会看到CPU插槽。
   • 在CPU插槽的旁边，有一个金属拉杆，将拉杆向外扳开,然后向上抬起到一个垂直位置。
   • CPU会被插槽的固定座轻轻卡住，您可以直接将CPU垂直向上取下。注意：CPU有防呆设计，只有一个方向可以插入，取下时也要注意方向,不要用蛮力。

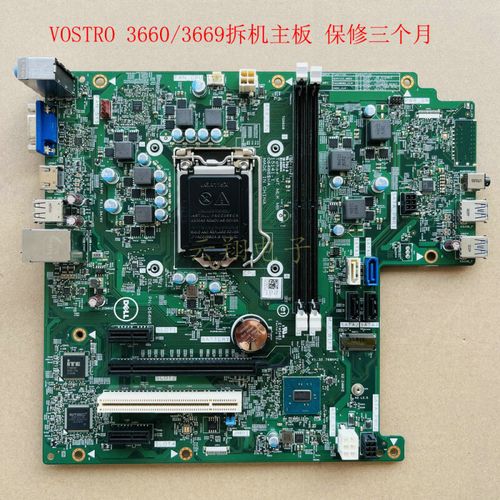

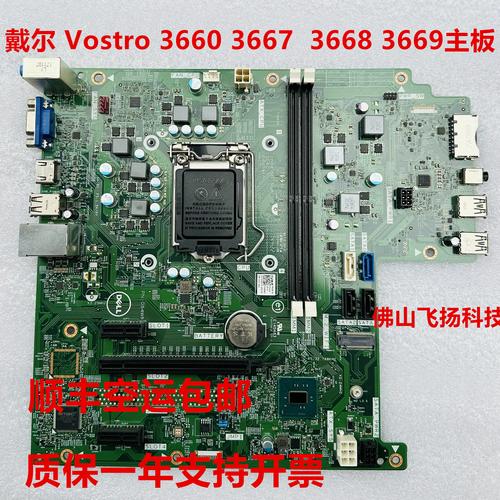

第三步：取出主板（可选）

如果您需要更换主板或彻底清理机箱,可以继续以下步骤。

1. 拔掉所有前置面板线：这是最关键也最容易出错的一步，在主板右下角边缘，有一排非常小的插头，它们连接着开机键、重启键、USB接口、音频接口等。最好在拔下前用手机拍下它们连接的位置。

   • PWR SW 或 PWRSW：电源开关
   • RESET SW 或 RSTSW：重启开关
   • H.D.D LED 或 LED：硬盘指示灯
   • SPEAKER：主板蜂鸣器
   • USB：前置USB接口
   • AUDIO 或 AC'97：前置音频接口
   • 这些插头通常没有防呆设计，插反了不会烧坏硬件，但会导致相应功能失效,请务必记住位置或拍照。

2. 断开主板供电：

   • 主供电：在主板边缘，有一个24针的大接口,用力垂直拔下。
   • CPU供电：在CPU插槽附近，通常有一个4针或8针的方形接口,也垂直拔下。

3. 拧下主板固定螺丝：

   • 主板被几颗长螺丝固定在机箱的底板上,这些螺丝通常带有垫片或塑料柱。
   • 将所有这些螺丝拧下并收好。

4. 取出主板：

   小心地将主板向机箱后方稍微倾斜,然后平稳地从机箱中滑出。

第四步：安装与还原

安装过程与拆卸过程完全相反，请按照您之前拍照的记录,一步步将组件装回原位。

1. 安装主板：对准I/O接口孔位，放入机箱,拧紧固定螺丝。
2. 连接主板供电：插回24针主供电和CPU供电。
3. 连接前置面板线：根据照片,仔细插回所有前置线。
4. 安装CPU和散热器：对准CPU的三角标记和插槽的三角标记，放入CPU，合上拉杆并压紧，涂抹新的导热硅脂（如果更换了散热器），然后安装好散热器,拧紧固定螺母。
5. 安装扩展卡：将卡插入PCIe插槽,拧紧挡片螺丝。
6. 安装硬盘/光驱：固定好硬盘/光驱,并连接好数据线和电源线。
7. 安装内存条：对准内存条金手指中间的缺口和插槽的凸起，垂直向下用力按入,直到两侧卡扣自动扣住。
8. 整理线缆：将理出的线缆整理好,避免影响风扇运转。
9. 合上侧面板：将侧面板对准滑轨，向前推入，直到听到“咔”的一声，表示已卡到位,然后将后部的扳手扳回原位。

第五步：最终测试

1. 将所有外设（显示器、键盘、鼠标等）重新连接好。
2. 插上电源线。
3. 按下电源键,开机。
4. 如果能正常进入系统，说明拆机成功！如果无法开机，请检查是否有线缆松动或插错,特别是前置面板线和内存条。

希望这份详细的指南能帮助您顺利完成戴尔 Vostro 3668 的拆机操作！祝您好运！
