hpspectrex360 拆机内部有何玄机？

⚠️ 重要警告：

1. 保修失效： 拆机将立即导致您的笔记本电脑失去官方保修资格。
2. 损坏风险： Spectre x360 是一款设计精密的设备，内部空间紧凑，排线脆弱，任何操作不当都可能导致永久性硬件损坏（如屏幕破裂、主板损坏、外壳刮花、排线撕裂等）。
3. 数据安全： 拆机前,请确保已备份所有重要数据。
4. 断电断连接： 必须在完全关机并拔掉电源适配器的情况下进行操作，强烈建议取出内置电池（如果可拆卸）或断开电池连接线。
5. 工具与准备： 准备合适的工具（如塑料撬棒、精密螺丝刀）和工作环境（干净、光线充足、铺软布防刮）。
6. 静电防护： 佩戴防静电手环或触摸金属物体释放静电,防止静电击穿精密电子元件。
7. 耐心细致： Spectre x360 大量使用卡扣和隐藏螺丝，需要非常耐心和细致的操作,切勿暴力拆卸。

第一步：准备工作

1. 工具：
   • 精密十字螺丝刀： 主要用于机身螺丝，规格通常是 PH0 或 PH00。
   • 塑料撬棒/塑料卡片： 强烈推荐！ 用于撬开卡扣、分离塑料部件、挑起排线连接器,避免使用金属工具划伤外壳或损坏排线。
   • 镊子： 用于夹取小螺丝、操作微小排线连接器。
   • 防静电手环： 可选但强烈建议。
   • 容器： 用于分类存放不同规格和长度的螺丝。
   • 工作灯/放大镜： 方便观察细节和微小螺丝。
   • 软布/橡胶垫： 铺在工作台上,防止外壳刮花。
2. 环境： 干净、光线充足、稳定的桌面。
3. 数据与电源： 完全关机，拔掉电源适配器。如果可能，请查阅特定型号的服务手册确认内置电池是否可安全断开。 对于 Spectre x360,通常需要拆开底部才能断开电池连接线。

第二步：通用拆解步骤 (以常见 Spectre x360 型号为参考，如 13/14/16吋)

注意： 不同年份、不同尺寸（13吋、14吋、16吋）的 Spectre x360，其内部结构、螺丝位置、排线走向会有显著差异，以下步骤是通用流程，具体细节请务必搜索您具体型号的拆解视频或服务手册（关键词：[您的具体型号] service manual 或 [您的具体型号] teardown）。

移除底部盖板

这是拆解的第一步,也是最重要的一步。

• 位置： 整个笔记本的底部。
• 工具： PH0/PH00 十字螺丝刀,塑料撬棒。
• 步骤：
  1. 将笔记本倒置,铺在软布上。
  2. 用螺丝刀拧下所有底部可见的螺丝。特别注意：
     • 螺丝长度可能不同，务必按位置分类存放！通常内存/SSD仓附近的螺丝较短,其他区域较长。
     • 寻找隐藏螺丝：有些螺丝可能被脚垫、标签或 warranty void 标签覆盖,用热风枪小心加热软化胶粘的脚垫或用薄塑料片小心剥离标签。
     • 有些型号的底部盖板可能还连接有天线线缆,需要先断开。
  3. 所有螺丝拧下后，观察盖板边缘，通常盖板是通过大量塑料卡扣固定的。
  4. 从盖板边缘缝隙（通常是靠近转轴或接口处）开始，用塑料撬棒小心地插入并轻轻撬动，使卡扣分离。动作要轻柔、均匀，听到“咔哒”声表示卡扣已解开，沿着边缘逐步移动,撬开所有卡扣。
  5. 完全分离卡扣后，小心地抬起盖板。注意： 底部盖板下方可能还连接着电池连接线、扬声器线缆或天线线缆。在完全移除盖板前，务必先断开这些连接器！ 用塑料撬棒或指甲小心挑起连接器的卡扣，然后拔出线缆（不要直接拉线缆）。

断开电池连接 (关键安全步骤)

• 位置： 通常在底部盖板下方,靠近转轴或主板边缘。
• 工具： 塑料撬棒。
• 步骤： 找到电池连接器（通常是白色或黑色的塑料小接口），用撬棒轻轻挑起其侧面的卡扣，然后平稳地将连接器从主板上拔出。这一步务必在断电后操作！

移除键盘和掌托 (C面)

这是拆解的核心步骤,需要非常小心处理排线。

• 位置： 整个键盘区域和掌托区域。
• 工具： 塑料撬棒,镊子。
• 步骤：
  1. 移除底部盖板后，通常会看到固定键盘/掌托的螺丝（可能在掌托边缘或键盘下方）,拧下这些螺丝。
  2. 键盘/掌托通常也是通过卡扣固定在机身上，从边缘（如电源键附近、转轴处、掌托边缘）开始,用塑料撬棒小心撬开卡扣。
  3. 重点：分离排线！ 键盘、触摸板、电源按钮、部分型号的指纹识别器、甚至摄像头都通过扁平的排线连接到主板，在完全移除键盘/掌托组件之前，必须逐一断开这些连接器：
     • 观察排线连接器（通常是 ZIF - Zero Insertion Force 接口）。
     • 用指甲或塑料撬棒轻轻抬起连接器上的小卡扣（通常在连接器末端）。
     • 卡扣抬起后，排线会松动，用镊子夹住排线末端（不要夹中间），平稳地将其从连接器中拉出。方向要顺着排线自然拔出，不要歪斜或用力过猛。
     • 记录或拍照每个排线的连接位置和方向,以便回装。
  4. 完全断开所有连接器后，小心地将键盘/掌托组件从机身上抬起并移除。

移除屏幕组件 (B面/D面)

• 位置： 屏幕总成通过转轴和排线连接到机身。
• 工具： 塑料撬棒,镊子。
• 步骤：
  1. 键盘/掌托移除后，屏幕总成的固定螺丝通常会暴露出来（可能在转轴处或屏幕边框下方）,拧下这些螺丝。
  2. 屏幕通过一根或多根排线（通常连接到主板或通过转轴内的排线）连接，找到这些排线的连接器，用撬棒抬起卡扣，用镊子小心拔出排线。
  3. 完全断开所有连接后，屏幕总成就可以从机身上取下了。注意： 屏幕非常脆弱且易碎，移动时要格外小心,避免碰撞或扭曲。

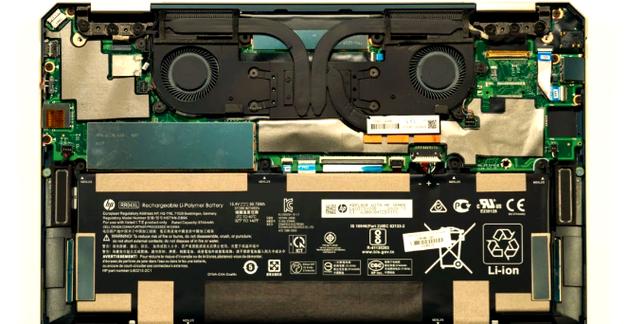

移除主板和其他组件

• 位置： 主板、散热模块、电池、SSD、内存条等。
• 工具： 精密螺丝刀，塑料撬棒,镊子。
• 步骤：
  1. 主板通常由多个螺丝固定,拧下所有固定主板的螺丝。
  2. 断开连接到主板的剩余线缆（如扬声器线缆、天线线缆、传感器线缆等）。
  3. 小心地抬起主板并从机身上取下，注意主板下方可能有导热管连接到CPU/GPU散热片上,需要小心分离。
  4. 移除主板后，散热模块、SSD、内存条、电池等组件通常就暴露出来了，可以按需进行更换或升级：
     • 内存/SSD： 通常有固定螺丝和卡扣,相对容易更换。
     • 电池： 有固定胶带或螺丝，需要小心分离（电池粘性较强）。
     • 散热模块： 有固定螺丝和导热管接口,需要小心拆卸。

第三步：回装步骤

回装是拆解的逆过程,但需要更加注意：

1. 清洁检查： 清理所有接口、排线、螺丝孔位的灰尘和碎屑,检查是否有损坏的排线或接口。
2. 排线方向： 绝对确保所有排线插入连接器的方向正确！ 参考之前拍的图片或笔记，错误插入会导致设备功能异常甚至损坏排线/接口。
3. 连接器锁扣： 插入排线后，务必确认将连接器上的小卡扣按回原位,确保排线被牢固固定。
4. 螺丝紧固： 按照之前分类的螺丝位置和长度，使用合适的扭矩拧紧螺丝。不要过紧！ 过度拧紧会损坏螺丝孔或导致外壳变形，通常感觉螺丝阻力均匀即可，不同位置的螺丝长度不同,装错可能导致内部部件压坏或外壳不平整。
5. 卡扣对齐： 在合上外壳（如底部盖板、键盘/掌托）时，确保所有卡扣准确对位，均匀用力按压，直到所有卡扣都“咔哒”一声扣合到位,不要强行按压。
6. 最终测试： 在完全合上所有外壳之前，可以先连接电源适配器（不要装电池），尝试开机测试基本功能（屏幕显示、键盘背光、触摸板响应等），如果一切正常，再装回电池和底部盖板,进行最终测试。

关键注意事项与 Spectre x360 特点

1. 高度集成化： Spectre x360 设计追求轻薄，内部空间极其紧凑，组件排布非常密集，拆解难度大,容易误伤相邻元件。
2. 排线众多且脆弱： 键盘、触摸板、电源按钮、摄像头、麦克风、Wi-Fi/蓝牙天线等大量使用扁平排线连接，非常容易在插拔或移动过程中撕裂或插歪。耐心和轻柔是关键！
3. 隐藏螺丝和卡扣： 除了底部，键盘/掌托、屏幕边框等部分也可能有隐藏的螺丝或卡扣,需要仔细观察。
4. 电池粘接： 内置电池通常用强双面胶粘在机身上，拆卸时需要小心用薄塑料片或热风枪加热软化胶水,避免损坏电池或外壳。
5. 转轴设计： x360 的 360度翻转转轴结构复杂，通常集成有排线和天线线缆,拆解屏幕时要特别注意转轴部分的线缆连接。
6. 型号差异巨大： 再次强调，不同年份、不同尺寸的 Spectre x360，内部结构差异可能非常大。务必查找您 具体型号 的拆解指南！ 搜索关键词：
   • HP Spectre x360 [具体型号] teardown
   • HP Spectre x360 [具体型号] service manual (官方手册最权威,但可能较难找到)
   • HP Spectre x360 [具体型号] upgrade guide (通常包含内存/SSD更换步骤)

拆解 HP Spectre x360 是一项高难度、高风险的操作，需要极大的耐心、细心、合适的工具以及充分的准备。强烈建议：

• 新手用户： 除非有非常充分的理由（如更换电池、屏幕等重大维修），否则不建议自行拆解,寻求专业维修服务是更安全的选择。
• 有经验用户： 务必查找您具体型号的详细拆解视频或官方服务手册，严格按照步骤操作，并做好记录，每一步都要小心谨慎,特别是处理排线和卡扣时。

祝您拆解顺利！请务必安全第一！
