重要提示与准备工作
- 安全第一：拔掉电源线，并断开与电脑的所有连接，打印机内部有高压部件，即使在断电后，充电元件也可能储存电荷,请勿用手触摸电路板上的金属部分或墨粉盒附近的传感器。
- 失去保修：自行拆机会立即使打印机失去官方保修资格。
- 保护工作区：在桌面或地面上铺上报纸或防静电垫，防止墨粉散落弄脏环境,并防止静电损坏电子元件。
- 准备工具：
- 十字螺丝刀：大小适中，最好是磁性的,方便拾取螺丝。
- 塑料撬棒/卡片：用于撬开塑料卡扣,避免划伤外壳。
- 小镊子：用于夹取小零件或处理卡纸。
- 口罩和手套：强烈建议佩戴，防止吸入墨粉,墨粉对呼吸道有刺激作用。
第一步：外部外壳拆卸
这是最基础的一步,目的是暴露出内部结构。
（图片来源网络，侵删）
-

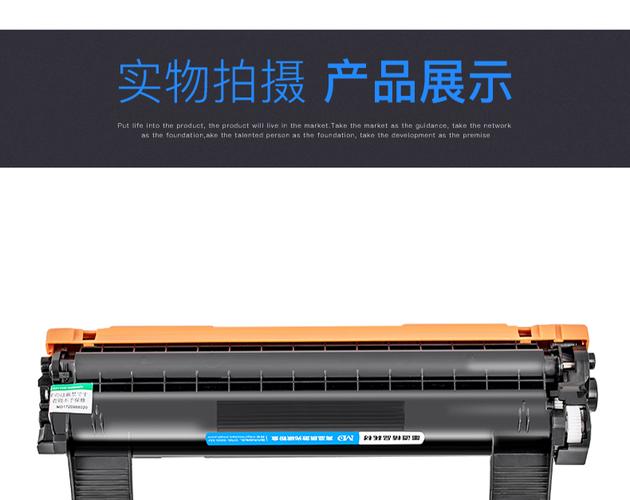

取出硒鼓：

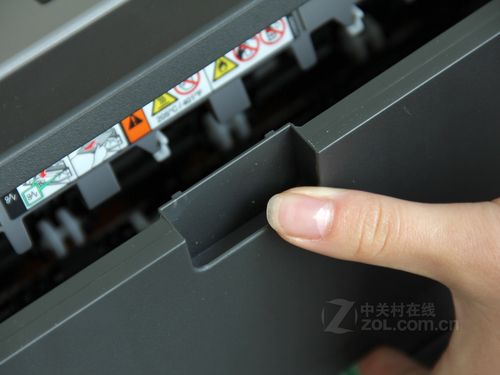

- 打开打印机前盖。
- 按下硒鼓上的蓝色或绿色锁扣,然后向上将硒鼓完整地取出。
- 重要：将硒鼓放在一个密封的袋子中，避免墨粉污染环境，如果你只是想清洁内部，可以暂时不取出,但操作时要格外小心。
-
拆除后盖：
- 翻转打印机,使其背面朝上。
- 你会看到几个固定后盖的十字螺丝，通常有 2-4 个。
- 用螺丝刀拧下这些螺丝。
- 将后盖向后滑动或向上提起即可取下，有些型号的后盖可能与内部有卡扣,轻轻晃动即可分离。
-
拆除两侧盖和顶盖：
- 两侧的盖板通常由几个螺丝固定,找到并拧下它们。
- 顶盖通常也是由螺丝固定,或者通过内部的卡扣与主体连接。
- 使用塑料撬棒，沿着外壳的缝隙轻轻撬开卡扣，动作要轻柔,避免用力过猛导致卡扣断裂。
- 依次取下两侧盖和顶盖，此时打印机的内部机械结构（如激光扫描组件、显影器、定影组件等）就基本暴露出来了。
第二步：核心组件拆卸
根据你的目的（如清洁、维修、更换零件）,你可能需要进一步拆卸。
（图片来源网络，侵删）
A. 激光扫描组件
这个组件位于打印机顶部,负责发射激光束在感光鼓上成像。
- 定位：在打开顶盖后,你看到的那个有玻璃窗口的金属盒子就是激光扫描组件。
- 断开连接：找到连接到该组件的扁平数据线（通常是白色或灰色的），小心地拔下它，拔的时候要捏住接口的卡扣,不要直接拉线。
- 拆除固定螺丝：拧下固定激光扫描组件到机身上的螺丝。
- 取出组件：小心地将整个组件向上或向后取出，注意不要碰到内部的反射镜和透镜,它们非常脆弱且容易沾染灰尘。

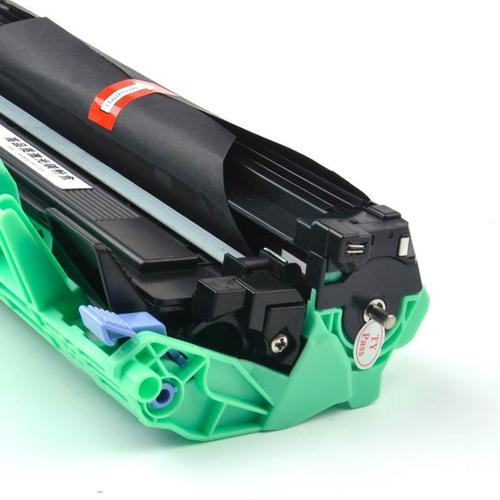

B. 显影/感光鼓组件
这个组件就是之前取出的硒鼓的核心部分。
- 打开硒鼓：找到硒鼓侧边的两个小卡扣,撬开硒鼓的盖板。
- 取出感光鼓：感光鼓（通常是一个绿色的金属滚筒）非常敏感，请勿用手触摸其表面，轻轻地将它取出,并放置在避光处。
- 清洁墨粉仓：你可以用软毛刷或吹气球（皮老虎）清理掉仓内残留的墨粉。
- 更换刮刀/磁辊：如果你需要更换刮刀或清洁磁辊，此时就可以进行操作，注意新刮刀的安装方向,通常有标记。
C. 定影组件
这个组件负责将墨粉熔化并固定在纸张上，通常位于打印机后方,包含一个加热辊和一个压力辊。
- 定位：在后盖取下后，你就能看到这个长长的组件。注意：定影组件在打印机使用后会非常烫！请务必在完全冷却后再进行操作。
- 断开连接：找到连接到定影组件的电源线和传感器线,拔下它们。
- 拆除固定螺丝：拧下固定定影组件的螺丝。
- 取出组件：小心地将整个定影组件取出,注意不要损坏其周围的传感器。
D. 主控制板
- 定位：通常位于打印机底部或侧面,一个较大的绿色或黑色的电路板。
- 断开所有连接：这是最关键的一步，拔掉连接到主板上所有线缆，包括电源、电机、传感器、面板连接器等，最好在拔下前用手机拍下照片,方便后续安装。
- 拆除固定螺丝：拧下固定主板的螺丝。
- 取出主板：小心地将主板取出。
第三步：清洁与维护
拆机的主要目的之一就是清洁。
（图片来源网络，侵删）
- 清洁墨粉：用软布或刷子清除散落在机壳内的墨粉，对于难以触及的地方，可以用吸尘器（带软管）或吹气球处理。
- 清洁传感器：打印机内部有多个光学传感器（通常是U形或对射式的），用于检测纸张、盖板是否闭合等，用棉签蘸取少量无水酒精，轻轻擦拭传感器的窗口，去除灰尘和墨粉污渍，传感器脏了是导致很多奇怪故障（如卡纸、无法打印）的常见原因。
- 清洁充电辊/感光鼓：如果感光鼓没有取出，可以用柔软的无绒布（如眼镜布）轻轻擦拭其表面,去除残留的墨粉。
第四步：重新组装
组装是拆机的逆过程,请务必小心。
- 按相反顺序安装：基本遵循“先内后外，先小后大”的原则，先安装内部的核心组件（如主板、定影组件）,再安装外壳。
- 检查连接：每连接一个线缆或组件前，确保其位置正确，没有卡住或错位，特别是扁平数据线,要确保完全插入并锁好卡扣。
- 对齐卡扣：合上外壳时，确保所有塑料卡扣都对齐,避免强行闭合导致外壳破裂。
- 拧紧螺丝：确保所有螺丝都拧紧，但不要用力过猛，不同位置的螺丝可能长度不同,注意不要用错。
- 最终测试：在装好硒鼓并盖好所有盖板后，连接电源和电脑，打印一张测试页,检查打印机是否恢复正常工作。
总结与建议
- 记录过程：拆机前用手机拍照，特别是线缆连接和组件位置，这会是你最好的“说明书”。
- 善用网络：如果你不确定某个部件如何拆卸，在YouTube或Bilibili上搜索“Brother HL-1519 拆解”或“Brother 1519 维修”，通常会有视频教程,非常直观。
- 量力而行：如果你只是想进行简单的清洁，通常只拆到外部外壳和取出硒鼓就足够了，深入核心组件的拆卸风险较高，如果没有明确的目标和把握,不建议轻易尝试。
希望这份教程对你有帮助！祝你拆机顺利！
