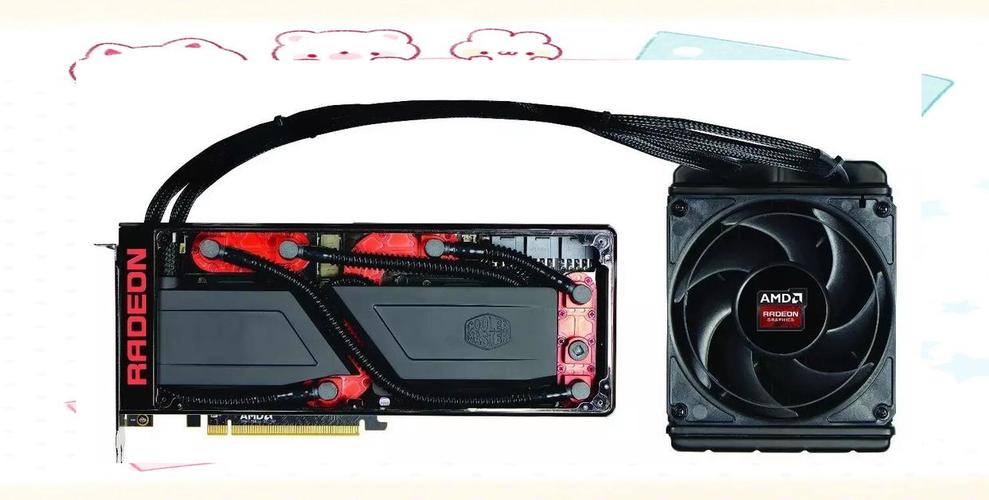

拆解 Radeon Pro Duo 具有挑战性且存在风险，这款显卡体积庞大、重量沉重、功耗极高，内部结构精密，操作不当可能会严重损坏硬件，甚至导致人身伤害（如触电）。如果你没有相关的电子维修经验和工具，强烈建议不要自行尝试。
（图片来源网络，侵删）
本指南旨在提供技术参考和流程说明,操作后果自负。
第一部分：准备工作
在开始之前,请务必准备好以下物品：
-
安全第一：
- 断电： 关闭电脑,拔掉电源线。
- 防静电手环： 这是必须的！防止静电击穿精密的电子元件。
- 工作台： 一个干净、宽敞、光线充足的工作台。
- 螺丝盒： 用于分类存放不同大小和长度的螺丝,避免混淆。
-
工具：
（图片来源网络，侵删）- 精密螺丝刀套装： 需要包含十字、内梅花等规格,尤其是小号的。
- 塑料撬棒/薄片： 用于分离塑料卡扣,避免划伤外壳。
- 镊子： 用于夹取小螺丝或线缆。
- 散热硅脂： 如果你计划更换导热硅脂，请准备高品质的导热硅脂（如 Thermal Grizzly Kryonaut, Arctic MX-4）。
- 异丙醇和无尘布： 用于清洁核心和散热器底座。
- 手套： 防止指纹和汗渍污染部件。
第二部分：拆机步骤详解
Radeon Pro Duo 的拆解主要集中在顶盖和散热模组的分离上。
步骤 1：移除显卡背板
- 将显卡从机箱中取出,放置在工作台上。

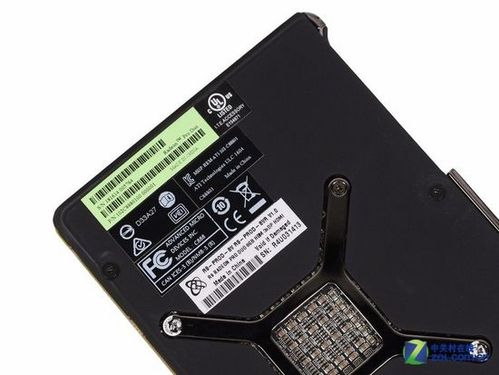

- 你会看到显卡背面覆盖着一块巨大的金属背板。
- 仔细观察背板的边缘和中心，你会找到固定它的螺丝,这些螺丝通常被设计成隐藏式。
- 使用合适的螺丝刀,拧下所有固定背板的螺丝。
- 拧下螺丝后，背板应该可以轻松地取下，注意，背板可能与PCB板有少量连接（如接地线），但通常不会，如果取下时有轻微阻力,请检查是否有遗漏的螺丝。
步骤 2：断开与散热器相连的线缆
这是拆解中最关键也最容易出错的一步。
- 移除背板后，你将看到显卡的核心部分,巨大的散热器覆盖了整个PCB。
- 在显卡的顶部或侧面，你会找到连接到散热器风扇的电源线，通常是 4-pin 或 3-pin 的接口。
- 轻轻但坚定地拔下这些风扇线缆，不要用力拉线,要捏住接口的塑料部分拔出。
- 注意： Pro Duo 有两个核心，因此可能有多组风扇线缆,确保全部拔下。
步骤 3：移除散热器模组
- 确认所有风扇线缆都已拔下后,散热器模组就只剩螺丝固定了。
- 关键： 散热器通常由多个螺丝固定，并且这些螺丝的拧紧顺序和力度是有讲究的（为了均匀散热）。在拧下螺丝之前，建议用手机拍下螺丝的位置和布局。
- 按照对角线顺序，分几次拧下所有固定散热器的螺丝，先拧松所有螺丝一圈，然后再逐一拧下,这样可以避免PCB因受力不均而弯曲损坏。
- 所有螺丝拧下后,散热器模组应该可以轻松地向上抬起。
- 小心： 散热器与GPU核心、显存颗粒之间通过导热垫和导热硅脂连接，抬起时会有轻微的吸附力，请垂直、平稳地取下，不要左右晃动,以免损坏核心或显存。
步骤 4：分离顶盖（外壳）
- 你看到了显卡的PCB板和上面两个巨大的GPU核心（Fiji XT）。
- 顶盖是包裹在PCB四周的塑料/金属外壳,它通过许多塑料卡扣和少量螺丝固定。
- 找到并拧下固定顶盖的所有螺丝（通常在PCB的边缘和角落）。
- 使用塑料撬棒，沿着顶盖和PCB的接缝处，轻轻撬开塑料卡扣,这些卡扣分布在顶盖的四周。
- 所有卡扣和螺丝都解除后,顶盖就可以被完整地取下。
第三部分：内部结构与维护
现在你已经看到了 Radeon Pro Duo 的“心脏”。
- 双核心布局： 你会看到两颗完整的 Fiji XT 核心，每颗都对应独立的显存，这是两张高端显卡（类似 Radeon R9 Fury X）封装在一张PCB板上。
- 交叉互连桥： 两颗核心之间有一块较大的黑色电路板，这就是 CrossFire 互连桥,用于两颗核心之间的高速通信。
- VRM（供电模块）： 在PCB的边缘，你会看到大量的供电元件（电容、电感、MOSFET）,为双核心提供强大的电力。
- 显存颗粒： 围绕在每颗核心周围的是 HBM 显存,通过硅通孔技术与核心封装在一起。
可以进行哪些维护？
- 更换导热硅脂：
- 使用镊子或小刀，小心地刮掉核心和散热器底座上旧的、干涸的导热硅脂。
- 用异丙醇和无尘布反复擦拭，直到核心和散热器底座表面光亮干净,无任何残留物。
- 在核心中心挤少量新的导热硅脂（米粒大小即可）,用刮刀或塑料片均匀铺开成一薄层。
- 更换导热垫：
- 检查VRM供电模块、显存颗粒等部位是否有老化的导热垫，如果有变硬、开裂或脱落的迹象,需要更换。
- 使用相同厚度或略高一点的导热垫进行替换。
- 清洁风扇和散热鳍片：
- 使用压缩空气罐，从散热鳍片的后方向前吹,将灰尘吹出。
- 对于顽固的灰尘,可以使用软毛刷配合压缩空气。
- 如果风扇噪音过大，可以考虑为风扇轴承添加少量高质量的润滑油（需非常小心，不要滴到电路板上）。
第四部分：重新组装
组装过程是拆解的逆过程,但需要更加小心。
（图片来源网络，侵删）
- 涂抹硅脂/更换导热垫： 完成清洁后,按照上述步骤重新涂抹硅脂和更换导热垫。
- 安装顶盖： 将顶盖对准PCB，确保所有卡扣和螺丝孔都对齐，然后轻轻按压，听到“咔哒”声表示卡扣已扣紧,最后拧上所有螺丝。
- 安装散热器模组：
- 将散热器垂直对准核心和显存,平稳地放下。
- 按照之前记录的对角线顺序，分几次拧紧所有螺丝，第一次拧紧到有阻力即可，最后再逐个拧紧。不要一次性拧死一个螺丝！ 这是为了确保压力均匀,避免核心因压力过大而损坏。
- 连接风扇线缆： 将风扇线缆一一插回原来的接口,确保插紧。
- 安装背板： 将金属背板对准位置,拧上所有螺丝。
- 最终检查： 仔细检查一遍所有螺丝是否都已拧紧，所有线缆是否都已连接,没有遗漏的零件。
拆解 Radeon Pro Duo 是一次复杂但充满技术乐趣的体验，它不仅仅是一块显卡，更像是一件工业艺术品，如果你是电子爱好者，并且有足够的耐心和细心，完成拆解和清洁后,你会对这款传奇硬件有更深刻的理解。
再次强调，安全第一，量力而行！
