thenewipad拆机图解教程，内部结构有何玄机？

【极其重要的警告】

在开始之前，请务必仔细阅读并理解以下所有警告：

1. 保修失效： 任何自行拆解行为都将立即导致您的 iPad 完全失去官方保修资格。
2. 高风险操作： iPad 内部结构精密，包含大量脆弱的排线、电池（有爆炸风险）、螺丝和易碎部件，操作不当极易造成永久性损坏，导致设备无法修复。
3. 电池安全： 锂电池在物理损坏、短路或不当处理时有起火、爆炸的风险！ 拆解过程中必须极其小心，避免刺穿、弯折或短路电池，强烈建议在操作前完全放电（电量低于 25%）。
4. 专业工具要求： 拆解需要专用工具，使用不合适的工具（如螺丝刀过大/过小、蛮力）极易损坏螺丝孔、外壳或内部元件。
5. 数据丢失： 拆解过程不会影响数据，但操作失误导致的主板损坏会使数据恢复变得极其困难甚至不可能。强烈建议在拆解前完整备份所有重要数据。
6. 难度极高： 新款 iPad 的维修难度非常高，特别是屏幕和电池的更换，很多维修点（包括 Apple Store）也不再提供部分维修服务，只能更换整个逻辑主板或设备。
7. 目的明确： 除非您有丰富的电子产品维修经验、了解风险并愿意承担后果，否则强烈不建议普通用户自行拆解，本教程仅供了解内部结构或专业维修人员参考。

准备工作

工具清单 (必备)

1. 精密螺丝刀套装：
   • Pentalobe 螺丝刀 (5点梅花)： 用于拆卸底部两颗固定后盖的螺丝 (iPhone/iPad 专用)。
   • Y000 螺丝刀： 用于拆卸内部绝大多数小螺丝 (iPad Pro/Air 常用)。
   • Phillips #00 或 #000 螺丝刀： 备用，部分型号可能用到。
2. 吸盘 (大号)： 用于分离后盖和中框。
3. 塑料撬棒/撬片 (多种薄厚)： 绝对避免使用金属工具直接撬屏幕或排线！ 塑料工具能有效减少划伤和损坏风险，需要不同形状和硬度的。
4. 热风枪/吹风机： 关键！ 用于软化后盖边缘的胶水，热风枪更可控，温度设置在 80-100°C 左右，吹风机也可以，但效果稍差且需要更长时间。
5. 镊子 (尖头、弯头)： 用于夹取小螺丝和操作脆弱的排线，弯头镊子更容易操作。
6. 塑料卡片/薄塑料片： 辅助撬开缝隙。
7. iOpener 或类似工具 (可选但推荐)： 专门设计的加热工具，能更均匀、安全地软化后盖胶水。
8. 防静电手环 (推荐)： 防止静电损坏敏感的电子元件。
9. 干净、整洁、光线充足的 workspace： 铺上软布或防静电垫，防止划伤和零件丢失，按螺丝位置和大小分类放置。

准备工作

1. 完全关机 iPad。
2. 备份数据！ (通过 iCloud 或电脑)。
3. 移除所有 SIM 卡卡托 (如果适用)。
4. 将 iPad 放在 workspace 上，屏幕朝下。
5. 准备好所有工具并放在手边。

详细拆解步骤图解

步骤 1: 移除后盖固定螺丝

• 将 iPad 屏幕朝下 平放在桌面。
• 在 iPad 底部（充电口两侧），找到两颗 Pentalobe 螺丝。
• 使用 Pentalobe 螺丝刀 逆时针拧松并取下这两颗螺丝。
• 注意： 这两颗螺丝长度通常相同，但不同型号可能略有差异，取下后妥善保管，不要丢失或混淆。

步骤 2: 加热软化后盖胶水

• 这是最关键也最需要耐心的一步，后盖和中框之间用非常牢固的胶水密封。
• 使用 热风枪 (或吹风机)，保持 80-100°C 的温度，距离 iPad 边缘约 10-15cm。
• 均匀地 沿着 iPad 的整个边缘（特别是四角）缓慢移动加热，加热时间约 1-3 分钟，用手触摸边缘（小心烫！）感觉胶水变软即可。避免过热或长时间对准一点加热！
• 推荐使用 iOpener： 将 iOpener 放入微波炉加热（按说明操作），然后沿着 iPad 边缘按压加热，效果更均匀安全。

步骤 3: 分离后盖

• 加热后,立即使用 大号吸盘 牢牢吸附在 iPad 屏幕一侧的玻璃中心（屏幕朝下时，吸盘实际吸的是后盖中心）。
• 用 塑料撬棒 从 底部（已拆螺丝的那一侧） 的缝隙处小心插入。
• 缓慢、轻柔地 撬开缝隙，撬开一点后，插入 塑料卡片 或更薄的撬片，沿着边缘继续向两侧滑动。
• 重点处理四角： 四角的胶水通常最厚，也最容易卡住，需要反复加热并小心撬动。
• 全程使用塑料工具！ 金属工具极易划伤内部框架或损坏屏幕排线。
• 分离过程中,你会听到“咔哒”声，这是卡扣松开的声音，继续沿边缘缓慢分离，直到整个后盖能够被抬起一角。

步骤 4: 断开电池连接 (极其重要！)

• 当后盖被撬开一条缝隙后,立即停止！不要急于完全取下后盖。
• 找到位于 屏幕排线区域下方 的 电池连接器，它通常是一个很小的、带塑料盖或金属片的插槽。
• 使用 塑料撬棒或镊子尖端，极其小心地 翻开或抬起电池连接器的 黑色/白色塑料卡扣（或金属片）。绝对不要直接拉扯排线！
• 卡扣打开后,电池排线会自动弹出一点，用镊子夹住排线末端，垂直向上 轻轻拔出。确保电池连接已完全断开！ 这是防止短路和起火的关键安全步骤。

步骤 5: 完全移除后盖

• 在确认电池已断开后,可以继续小心地分离后盖。
• 后盖内部可能还粘有电池排线（通过胶带固定）或其他排线，用 塑料撬棒 或 镊子 轻轻剥离这些排线胶带，然后完全取下后盖。
• 妥善放置后盖，注意保护内部屏幕（虽然屏幕朝下，但也要避免压到）。

步骤 6: 移除内部屏蔽罩和螺丝 (以主板为例)

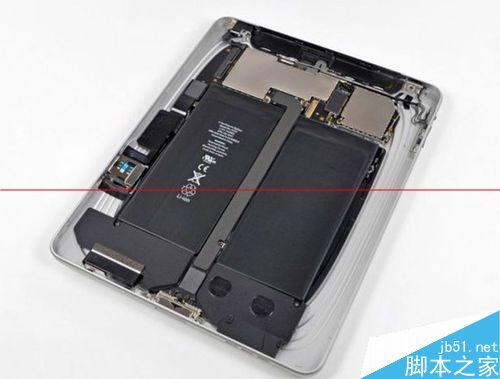

• 现在可以看到 iPad 的内部结构：屏幕排线、电池、扬声器、摄像头、主板等。
• 按顺序拆卸：
  1. 移除电池排线胶带： 电池通常用几条非常粘的胶带固定，用 塑料撬棒 小心地将这些胶带撬起并移除，注意胶带很粘，不要拉断。
  2. 断开其他连接器： 在移除屏蔽罩或主板之前，可能需要断开其他排线（如扬声器、摄像头、传感器等），操作方式类似电池连接器：先打开卡扣，再垂直拔出排线，记录每个排线的位置！
  3. 移除屏蔽罩： 主板和其他组件上通常覆盖着金属屏蔽罩，用几颗 Y000 螺丝 固定，用 Y000 螺丝刀 拧下这些螺丝（注意长度差异！），然后小心地取下屏蔽罩，屏蔽罩可能粘有导热垫，小心剥离。
  4. 移除主板： 主板通常被几颗螺丝和一些胶垫固定，拧下固定主板的螺丝（通常是 Y000），然后小心地抬起主板一端，断开连接在主板上的所有排线（如电池、屏幕、摄像头等），然后完全移除主板。操作务必轻柔，避免弯折主板或扯断排线。

步骤 7: 拆卸屏幕组件 (如果需要)

• 拆卸屏幕是难度最高、风险最大的步骤之一，极其容易损坏屏幕或排线。
• 屏幕组件（显示面板 + 触控层 + 中框）通常用大量胶水粘合在金属中框上，并且有多根极其精细脆弱的排线连接到主板。
• 操作流程：
  1. 断开所有屏幕排线： 在主板端，小心断开连接到屏幕的多根排线（通常有显示排线、触控排线、面容 ID 排线等），记录位置和方向。
  2. 移除屏幕固定支架/胶垫： 屏幕边缘可能有塑料支架或胶垫固定，用塑料撬棒小心移除。
  3. 大量加热和撬开： 这是最困难的步骤，需要用 热风枪 大量、均匀地加热屏幕边缘和中框结合处，同时用 多种塑料撬棒、卡片 从极其微小的缝隙处一点点插入、滑动、分离，这个过程需要极大的耐心和技巧，极易导致屏幕碎裂或排线损坏！ 四角和顶部通常是难点。
  4. 分离屏幕： 当胶水软化后，非常缓慢地分离屏幕组件，过程中要时刻注意内部排线，避免被拉扯。
• 强烈建议： 除非您有专业维修经验和工具，否则不要尝试自行拆卸屏幕，屏幕本身非常昂贵且易碎，拆坏的概率极高。

步骤 8: 拆卸电池 (如果需要)

• 电池通常用强胶粘在中框上。
• 操作流程：
  1. 确保电池已完全放电！ (安全第一)
  2. 移除固定电池的胶带（如果还有）。
  3. 使用 专用电池分离工具 或 薄塑料片/金属丝（风险较高，易损坏电池或中框），从电池边缘插入，缓慢地滑动切割胶水。绝对避免刺穿电池！
  4. 沿着电池边缘缓慢分离,直到整块电池被取出，如果胶水很牢固，需要反复加热和滑动。
• 风险： 刺穿电池会导致严重短路、起火、冒烟！操作时务必小心，穿戴护目镜等防护措施。

组装与注意事项

1. 清洁： 在重新组装前，用高浓度酒精（如异丙醇）和不起毛的布清洁中框边缘的残留胶水和碎屑，确保表面干净干燥。
2. 更换部件： 确保更换的部件是兼容的，安装新屏幕、电池等时，注意对准定位孔和排线插槽。
3. 重新连接排线： 所有排线必须完全插入插槽，然后听到或感觉到“咔哒”声确认卡扣扣紧！ 排线方向错误或未插紧会导致功能故障。
4. 安装屏蔽罩： 重新安装屏蔽罩时，确保导热垫（如果有的话）位置正确，不要遗漏或压歪。
5. 拧紧螺丝： 按照相反的顺序安装所有螺丝。务必使用正确尺寸的螺丝刀，拧紧力度适中，不要过紧导致滑丝或损坏螺纹！ 按照长短和位置分类安装。
6. 粘贴后盖：
   • 清洁后盖和中框边缘。
   • 如果更换了后盖,确保新的后盖胶圈（如果提供）安装到位。
   • 将后盖对准中框,缓慢、均匀地按压边缘，确保胶水完全粘合，特别注意四角要压实。
   • 安回 Pentalobe 螺丝，拧紧即可，无需过度用力。
7. 测试： 在完全组装好之前（即后盖还未完全封死时），可以连接充电器测试是否能开机、屏幕显示、触摸、摄像头、扬声器等功能是否正常，如果一切正常，再最后按压后盖并拧紧螺丝。
8. 最后测试： 完全组装后，进行全面功能测试。

总结与强烈建议

拆解新款 iPad 是一项技术要求极高、风险巨大的操作，其内部结构紧凑，胶水牢固，排线精细，部件价格昂贵。

• 对于普通用户： 强烈不建议自行拆解！ 风险远大于收益，如果需要维修（尤其是屏幕、电池），请寻找信誉良好的专业维修店（确认他们有维修该型号的经验和成功案例），或者考虑 Apple 的官方服务（可能费用较高且可能只能整机更换）。
• 对于有经验者： 即使您有经验，也请务必做好充分准备，了解所有风险，使用正确的工具，保持极大的耐心和细心。安全永远是第一位的！，特别是处理电池时。

希望这份详细的图解教程能帮助您了解 iPad 的内部结构，再次强调，请根据自身能力和风险承受能力谨慎决定是否进行拆解。
