netgear wndr3800 拆机

WNDR3800 是一款经典的双频千兆无线路由器，因其强大的硬件规格（Atheros MIPS 架构 CPU，128MB RAM）和强大的第三方固件支持（如 DD-WRT, OpenWrt）而备受青睐，拆机主要是为了清洁灰尘、更换散热硅脂、升级内存或刷写第三方固件。

⚠️ 重要提醒：拆机前必读

1. 失去保修：拆机会立即使你的设备失去官方保修。
2. 静电风险：人体静电可能损坏内部精密的电子元件，请务必在接触主板前，触摸一下金属水管或暖气片，或佩戴防静电手环。
3. 断开电源：在开始任何操作之前，务必将路由器电源完全拔下，并静置几分钟，让内部电容完全放电。
4. 记录步骤：拆机过程步骤较多，建议用手机拍照记录每一步的螺丝位置和部件状态，以便回装。
5. 备件：准备一个小的容器来存放拆下的螺丝，避免丢失。

第一部分：拆机步骤

WNDR3800 的外壳由上下两部分卡扣固定，主要工具是塑料撬棒（避免划伤外壳）和十字螺丝刀。

步骤 1：准备工作

• 在平整的工作台上铺一块柔软的布或毛巾。
• 准备好工具：塑料撬棒、十字螺丝刀（PH0 或 PH1 规格）、防静电手环（可选但推荐）。
• 将 WNDR3800 路由器断电，并拔下所有网线。

步骤 2：分离外壳

这是 WNDR3800 拆机最关键也最容易损坏的一步。

1. 观察外壳：你会发现路由器外壳接缝处有很多小卡扣，这些卡扣分布在四周和天线底座周围。
2. 选择撬点：从底部或侧面的接缝处开始，用塑料撬棒轻轻插入。
3. 小心施力：施加温和的压力，听到“咔哒”一声就表示一个卡扣被撬开了。切勿使用蛮力，否则会掰断卡扣。
4. 沿边缘移动：沿着外壳边缘，一点一点地移动撬棒，依次撬开所有的卡扣，可以先从天线底座周围的卡扣开始，因为那里的空间相对较大。
5. 完全分离：当所有卡扣都被撬开后，上下两部分的外壳就可以分开了，内部的天线连接线和电源开关线还连接着主板，需要小心处理。

步骤 3：断开内部连接线

将上半部分外壳抬起后,你会看到以下几根连接线：

1. 天线连接线：通常有 3-4 根细小的同轴线（天线馈线），连接到主板的天线接口上，轻轻地捏住连接头垂直拔出即可。
2. 电源开关线：一根连接到物理电源开关的细电线，拔下这个连接头。

步骤 4：移除主板和散热器

整个内部组件（主板、散热器、橡胶脚垫）都可以从下半部分的外壳中取出了。

1. 取出主板总成：小心地将主板连同散热器一起提起，从外壳中拿出。
2. 移除散热器：
   • 你会看到一个较大的铝制散热器,用几颗螺丝固定在主板上。
   • 用十字螺丝刀拧下固定散热器的螺丝。
   • 由于散热器与 CPU 之间涂有导热硅脂，它可能会粘得比较紧，可以尝试轻轻扭动散热器，或者用一点力垂直向上提起，就能将其取下。
   • 注意：不要强行拉扯，以免损坏 CPU 或主板焊点。

步骤 5：移除橡胶脚垫（可选）

如果你需要彻底清洁主板背面,或者要刷写 SPI Flash，需要移除底部的橡胶脚垫，它们是用双面胶粘住的，可以用热风枪稍微加热后小心撕下，但操作有风险，不熟练者不建议尝试。

第二部分：内部结构与硬件分析

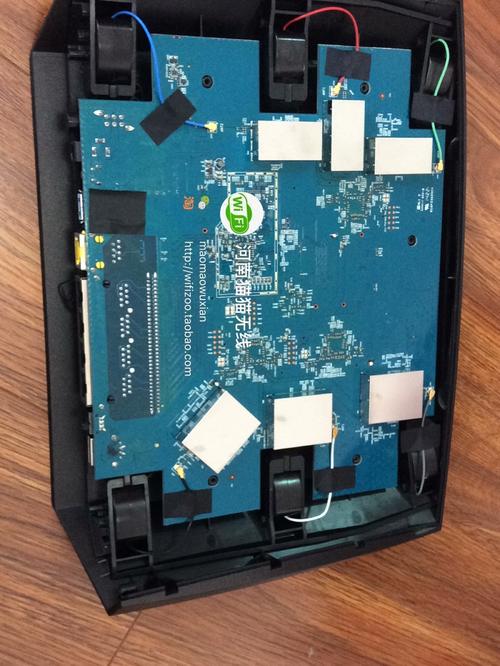

一旦拆开,你就能看到 WNDR3800 强大的“心脏”。

主芯片 (SoC - System on a Chip)

• 位置：位于主板中央，通常覆盖着最大的散热片。
• 型号：Atheros AR7161。
• 说明：这是一颗强大的 MIPS 架构 SoC，集成了 CPU、内存控制器、交换机和部分无线功能，其性能足以处理千兆有线和双频无线数据，是支持 DD-WRT 和 OpenWrt 的关键。

内存 (RAM)

• 位置：在 SoC 旁边，通常是一颗黑色的芯片。
• 型号：Nanya NT5TU64M16HG-AC (或类似型号)。
• 规格：128MB (128Mbit) DDR2 SDRAM。
• 说明：这是 WNDR3800 的标准配置，对于原厂固件来说，128MB 内存非常充裕，但对于刷写功能丰富的第三方固件（如带插件的 DD-WRT），128MB 也能流畅运行，是这台机器的亮点之一。理论上可以升级到 256MB，但需要焊接技术，且芯片不易购买，不建议普通用户尝试。

Flash 存储 (固件存储区)

• 位置：在 SoC 另一侧，通常是一颗 8-pin 的芯片。
• 型号：Winbond W25Q64 或 25Q64。
• 规格：8MB (8Mbit) SPI Flash。
• 说明：这里存储着路由器的操作系统（固件），刷写第三方固件（如通过 TFTP 或 SPI Flasher）就是修改这个芯片里的内容。

无线芯片

• 4GHz 芯片：通常与主 SoC AR7161 集成在一起。
• 5GHz 芯片：Atheros AR9380，这是一颗独立的 3x3 MIMO 802.11a/n 芯片，支持高达 450Mbps 的理论速率，在当时是高端配置。

交换机芯片 (Switch)

• 型号：Atheros AR8035 或 Marvell 88E1116R。
• 说明：这是一颗千兆以太网交换机芯片，负责处理 4 个 LAN 口和 1 个 WAN 口的数据交换。

电源管理芯片

• 型号：Texas Instruments TPS65950 或类似。
• 说明：负责将外部输入的 12V 直流电转换为主板各个部件所需的电压（如 3.3V, 1.8V, 1.2V 等）。

第三部分：清洁、维护与回装

清洁散热硅脂

• 目的：如果路由器长期高温运行，导热硅脂会干裂、失效，导致 CPU 过热，从而引发死机、断网等问题。
• 工具：无水酒精（浓度 90% 以上）、棉签、纸巾、导热硅脂（推荐品牌：信越 7921、利民 TF7 等）。
• 步骤：
  1. 用棉签蘸取少量无水酒精,擦拭干净 CPU 核心和散热器底座上残留的旧硅脂。
  2. 等待酒精完全挥发。
  3. 在 CPU 核心中央挤米粒大小的一滴新硅脂。
  4. 将散热器轻轻放回原位,不要转动，直接垂直按下，让硅脂均匀铺开。
  5. 拧回散热器螺丝,不要过紧，以免压坏主板。

回装步骤

回装是拆机的逆过程,请按照相反的顺序操作，并参考之前拍的照片。

1. 将主板放回下半外壳中。
2. 重新连接好天线线和电源开关线。
3. 小心地扣合上下外壳,确保所有卡扣都对齐，然后均匀用力按压，直到听到所有“咔哒”声。
4. 拧回底部的所有螺丝。
5. 重新插上电源和网线,开机测试。
