Dell Precision 7510拆机步骤是怎样的？

重要提示：

1. 安全第一：在进行任何拆机操作前,请确保您已阅读并理解所有步骤。
2. 断开所有连接：关闭电脑，拔掉电源适配器，并断开所有外接设备（如鼠标、键盘、显示器、扩展坞等）。
3. 释放静电：在接触电脑内部元件前，请触摸接地的金属物体（如暖气片）或佩戴防静电手环，以释放身体静电,防止损坏敏感电子元件。
4. 记录与拍照：每拆卸一个部件，特别是涉及排线时，建议用手机拍照记录,这能极大地帮助您在重新组装时理清线路。
5. 保修失效：自行拆机会导致您的笔记本电脑保修失效,请确保您了解并接受这一点。

第一部分：准备工作

• 工具：
  • P5 五角梅花螺丝刀：这是 Dell 7510 最常用的螺丝规格,用于拆卸后盖和大部分内部螺丝。
  • 塑料撬棒/薄塑料卡片：用于安全地撬开卡扣和分离塑料部件,避免划伤外壳。
  • 小型十字螺丝刀：用于拆卸一些特定的小螺丝（如无线网卡天线螺丝）。
  • 镊子：用于夹取小螺丝或处理排线。
  • 防静电手环（强烈推荐）。
• 环境：选择一个光线充足、干净整洁、平坦的桌面。

第二部分：详细拆机步骤

步骤 1：移除后盖

这是进入内部的第一步,也是最重要的一步。

1. 将笔记本电脑 背面朝上 平放在桌面上。
2. 您会看到整个背面由一整块后盖覆盖,上面有多个螺丝孔。
3. 使用 P5 螺丝刀，拧下后盖上的所有螺丝，请务必注意：
   • 螺丝长度可能不同，有些长，有些短。一定要分开放置，并记住它们各自的位置,特别是电池仓旁边的螺丝通常更长。
   • 在内存仓和硬盘仓附近可能也藏有螺丝。
4. 拧下所有螺丝后，后盖并不会立刻脱落,它通过大量的塑料卡扣固定在机身上。
5. 从后盖的边缘（通常是散热口附近或角落）开始，用塑料撬棒轻轻地、均匀地撬开卡扣，您可以顺着一个方向慢慢滑动,逐步分离后盖和机身。
6. 当所有卡扣都松开后，小心地将后盖取下，注意连接处可能有天线线缆,不要用力过猛。

步骤 2：断开电池连接

在操作任何内部元件之前，必须先断开电池供电,以防短路。

1. 找到电池排线，它通常位于机身的左上角或右上角，通过一个白色的塑料卡扣连接到主板上。
2. 用指甲或撬棒向上轻轻撬起这个白色卡扣（约90度角），排线就会自动松开。切勿直接拉扯排线。
3. 将排线从插座中拔出,电池连接即已断开。

步骤 3：移除散热模组

为了清洁风扇和更换硅脂,需要先拆下散热模组。

1. 断开与散热模组相连的CPU和GPU风扇的电源线，它们通常位于主板靠近散热鳍片的一侧,也是通过类似的白色卡扣连接。
2. 拧下固定散热模组的螺丝，这些螺丝可能长短不一,请务必分开放置。
3. 小心地向上抬起散热模组，它可能会因为旧硅脂的粘性而有些阻力,可以轻轻左右晃动一下取下。
4. 取下后，您可以清洁风扇叶片和散热鳍片上的灰尘,并准备更换新的硅脂。

步骤 4：移除内存和无线网卡

1. 内存：
   • 内存条两侧各有金属卡扣。
   • 同时向外拨开两侧的卡扣,内存条会自动弹起一个角度。
   • 此时即可将内存条斜向上拔出。
2. 无线网卡：
   • 找到无线网卡,它通常位于内存插槽附近或主板边缘。
   • 先拧下固定无线网卡的天线线缆螺丝（如果有的话），然后拔下两根天线线缆（通常是黑白两色）。
   • 拧下固定无线网卡本身的螺丝,然后将其以约45度角拔出。

步骤 5：移除硬盘和光驱（如果有）

1. 5英寸机械硬盘/固态硬盘：
   • 硬盘通常被一个金属支架固定,拧下支架两端的螺丝。
   • 向硬盘侧方滑动，将其从接口中拔出,然后连同支架一起取下。
2. M.2 固态硬盘：
   • M.2 SSD 通常被一颗小螺丝固定在主板上。
   • 拧下这颗螺丝后，SSD 就会自动弹起一个角度,然后即可将其拔出。
3. 光驱/ODD (Optical Disc Drive)：
   • 如果您的机器配备了光驱,它会通过一个托架固定。
   • 拧下托架的螺丝,然后小心地将光驱从侧方的滑轨中水平拉出。

步骤 6：移除键盘和掌托

这一步是为了访问主板上的其他组件，如CMOS电池、扬声器等。

1. 键盘：
   • 将电脑正面朝上打开。
   • 沿键盘边缘，用塑料撬棒小心地撬开键盘上方的塑料卡扣,这些卡扣位于键盘框架和屏幕边框之间。
   • 当所有卡扣松开后，键盘的柔性排线会连接到主板上，小心地将键盘向上抬起，断开排线,然后取下键盘。
2. 掌托/触摸板：
   • 移除键盘后，您会看到掌托,它通过几颗螺丝固定。
   • 拧下这些螺丝，然后小心地撬开掌托,它同样通过卡扣固定。
   • 断开触摸板的排线,即可将整个掌托取下。

步骤 7：断开主板排线并移除主板

您已经能看到大部分内部组件了。

1. 断开所有排线：
   • 摄像头排线：通常在屏幕转轴附近。
   • 电源按钮排线：连接到主板右上角。
   • 扬声器排线：左右各一根。
   • 其他传感器排线（如环境光传感器）。
   • 所有排线的断开方式都类似：先撬起白色卡扣，再拔出排线。

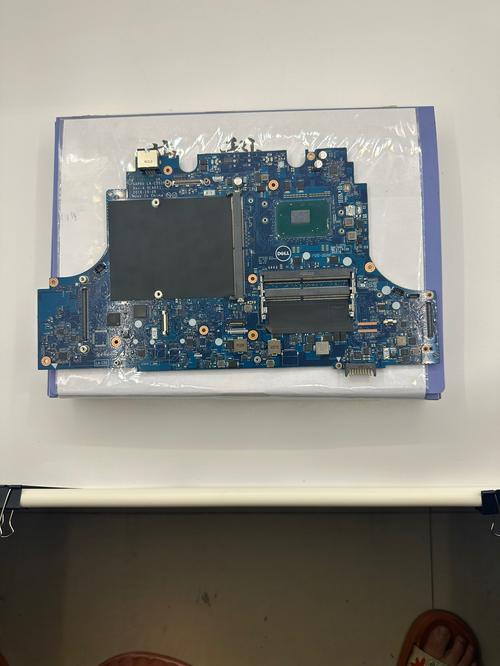

2. 移除主板：
   • 拧下固定主板的全部螺丝，这些螺丝非常细小,请务必妥善保管。
   • 小心地向上抬起主板，并将其从机身上取下,注意不要拉扯到任何未断开的排线。

第三部分：重新组装

组装过程是拆机的逆向操作,请遵循以下原则：

1. 清洁：在安装前,用气吹和软刷清洁所有部件和机身的灰尘。
2. 换硅脂：如果拆卸了散热模组，请用无水酒精和棉签擦掉旧的硅脂，然后在CPU和GPU核心上均匀涂抹一层新的、高质量的导热硅脂。
3. 对齐：将所有部件精确对准它们原来的位置。
4. 连接排线：确保所有排线都完全插入插槽，然后用力下压白色卡扣直到听到“咔哒”声,锁定排线。
5. 拧紧螺丝：按照之前记录的位置，将所有螺丝拧回，不要过度拧紧,以免损坏螺纹或塑料卡扣。
6. 测试：在完全合上后盖之前，可以先连接电源和显示器，开机测试一下所有功能是否正常（如屏幕显示、键盘背光、USB口等）,确认无误后再安装后盖。

常见升级与维护

• 升级内存：7510 通常有4个SO-DIMM插槽，最大支持64GB DDR4 ECC内存，升级非常方便,只需拆开后盖即可操作。
• 升级存储：支持一个2.5英寸硬盘位（SATA接口）和两个M.2插槽（一个支持PCIe NVMe，一个可能只支持SATA）,可以轻松加装SSD或更换现有硬盘。
• 清洁风扇：定期拆机清理风扇和散热鳍片的积灰，是保持电脑性能和防止
