⚠️ 重要注意事项
- 安全第一：在拆机前，请务必拔掉电源线、所有外接设备（显示器、键盘、鼠标等）。
- 防静电：人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或者在工作前触摸一下金属水管、机箱等接地物体,释放静电。
- 工作环境：选择一个光线充足、平坦、干净的工作台面。
- 备份资料：如果您的电脑系统盘有重要数据,请提前进行备份。
- 记录与拍照：每拆卸一个部件前，用手机拍一张照片，特别是拆排线时，记住它们连接的位置和方向,以便后续安装。
- 工具：您只需要一把 PH0 号十字螺丝刀 和一把 塑料撬棒。
🔧 所需工具
- PH0 号十字螺丝刀：用于拆卸所有螺丝。
- 塑料撬棒：用于安全地撬开卡扣和分离排线连接器,避免损坏塑料卡扣。
- （可选）防静电手环：强烈推荐。
📖 拆机步骤详解
第一步：准备工作与外部观察
- 将电脑背面朝上,平放在桌面上。
- 您会看到一个大的圆形盖板，这就是扩展坞/扩展模块的仓盖。
- 观察仓盖边缘，通常会有一个小的塑料卡扣，用手指或撬棒轻轻向外拨开这个卡扣,然后就可以取下整个仓盖。
第二步：移除扩展坞/扩展模块
- 取下仓盖后，您会看到里面是标准的 PCIe 扩展槽位，通常包含一个 WiFi 无线网卡 和一个 M.2 硬盘。
- 找到无线网卡的天线线，天线线一般是两根，通过一个白色或黑色的塑料小卡扣固定在网卡上。用手指捏住卡扣，垂直向上拔出天线头,不要直接拉扯线缆。
- 拔掉天线线后，拧下固定无线网卡的金色螺丝，然后以一个约 45 度角拔出网卡。
- 接下来是 M.2 硬盘，拧下固定 M.2 螺丝的十字螺丝（通常很小），然后硬盘会自动弹起一个角度，捏住硬盘尾部,将其从插槽中拔出。
第三步：断开主板与底座的连接
- 您需要将主板从金属底座上分离出来,断开所有连接到主板的排线。
- 主要的排线有：
- 电源开关/状态灯排线：连接在主板边缘的一个很小的 4 或 6 针插槽上。
- USB 排线：连接到主板后部的 USB 接口针脚上。
- （可选）SD 读卡器排线：如果您的型号有此功能。
- 撬开排线连接器：用塑料撬棒的尖端，轻轻插入排线连接器（通常是黑色的小塑料片）的下方，向上撬起。千万不要直接向上拔排线！
第四步：拆卸主板
- 所有排线和扩展模块都已移除后，拧下将主板固定在金属底座上的几颗十字螺丝（通常在主板四角）。
- 小心地向上抬起主板的一端，然后将其从底座中滑出，整个核心组件（主板、CPU、内存、散热器）就与外壳分离开了。
第五步：访问和升级内部组件

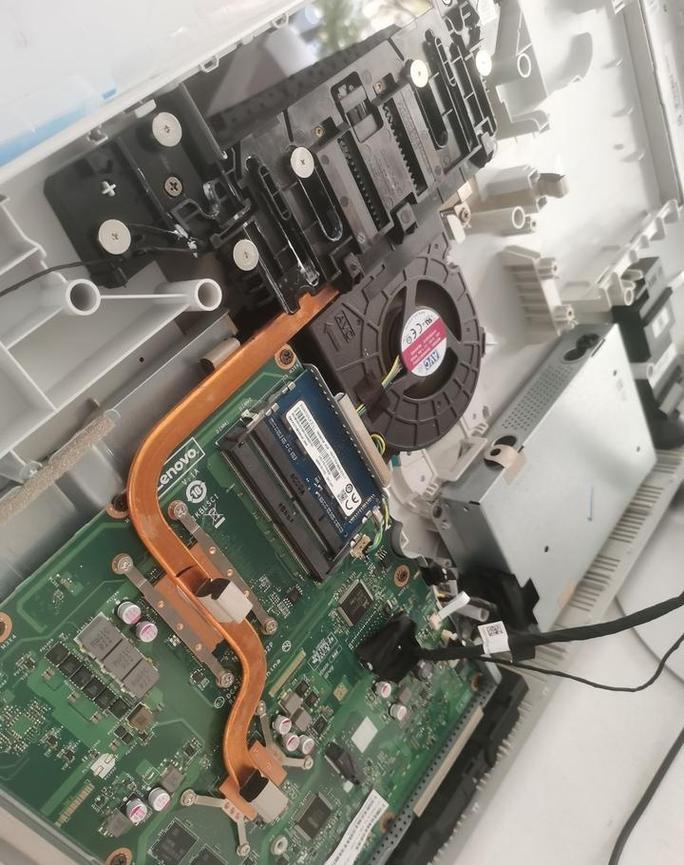

您已经可以清楚地看到主板上的所有核心部件了：
（图片来源网络，侵删）
-
内存：
- 内存插槽两侧有金属卡扣。
- 向外掰开两侧的卡扣,内存条会自动弹起。
- 捏住内存条两端，以约 45 度角拔出。
- 安装时，对准插槽缺口，斜着插入，然后按下两端,直到卡扣自动扣住。
-
CPU 及散热器：
- 散热器：散热器通过四颗螺丝固定在主板上，拧下这四颗螺丝后，就可以拔下散热器，注意，散热器和 CPU 之间通常有导热硅脂，取下后会有粘连，不要强行拉扯,稍微转动一下即可分离。
- CPU：CPU 被一个金属拉杆固定，向上抬起拉杆到垂直位置，CPU 会自动弹起，此时可以取出 CPU，安装 CPU 时，注意对准主板上的三角标记和 CPU 本身的金三角标记，严禁用力按压，如果放不进去,说明方向错了。
-
M.2 硬盘（主板直连）：
- 有些型号除了扩展坞里的 M.2 硬盘位，主板上还有一个直连的 M.2 硬盘位,通常位于内存插槽下方。
- 拆卸方法与扩展坞里的类似：拧下螺丝,硬盘弹起后拔出。
🔧 安装与还原
安装的顺序与拆卸顺序完全相反：
（图片来源网络，侵删）
- 安装 CPU 和散热器：确保 CPU 和主板针脚（或触点）完好无损，正确安装后，均匀涂抹新的导热硅脂（如果更换了散热器或旧硅脂已干涸）,然后装回散热器并拧紧螺丝。
- 安装内存：确认内存条与插槽型号匹配（DDR4）,正确安装。
- 将主板装回底座：对准螺丝孔，轻轻放回,拧紧螺丝。
- 连接所有排线：参考之前拍摄的照片，将电源、USB、状态灯等排线一一插回。务必确保插到底，听到“咔哒”声。
- 安装扩展模块：将 M.2 硬盘和无线网卡装回原位，拧紧螺丝,并连接好天线线。
- 盖上仓盖：将扩展坞仓盖对准位置，按回原位,确保卡扣扣紧。
- 连接所有外设：接上电源、显示器、键盘鼠标。
- 开机测试：按下电源键，如果一切顺利,电脑将正常启动。
📝 常见升级方案
- 升级内存：支持 DDR4 内存，通常有两个插槽，最大支持 32GB (16GB x 2),升级内存是提升整机流畅度的最有效方法之一。
- 升级存储：
- 可以更换扩展坞里的 M.2 SSD，或增加第二块 M.2 SSD（需确认主板支持）。
- 也可以通过扩展坞的 2.5英寸 SATA 硬盘位（如果仓盖下方有转接板）安装 2.5英寸的机械硬盘或固态硬盘,作为大容量存储。
- 升级无线网卡：扩展坞的 PCIe 插槽非常方便更换网卡，可以更换为支持 Wi-Fi 6 的型号,以获得更快的无线网络速度。
- 无法升级 CPU 和显卡：这两个部件是焊死在主板上的,无法进行后续升级。
希望这份详细的指南能帮助您顺利完成 Ideacentre B505 的拆机工作！祝您升级愉快！
