戴尔 vostro 3400拆机

重要提示与准备工作

1. 风险自负：拆机会失去官方保修,请确保你了解并接受这一点。
2. 安全第一：
   • 完全关机,并拔掉电源适配器。
   • 断开所有外接设备，如鼠标、U盘、HDMI线等。
   • 如果笔记本有内置电池，强烈建议将其断开，这是为了防止在操作中发生短路,损坏主板或其他组件。
3. 准备工具：
   • 精密螺丝刀套装：你需要 PH0（十字0号）和 PH1（十字1号）螺丝刀，Vostro 3400 主要使用这两种规格。
   • 塑料撬棒或塑料卡片：用于撬开外壳,避免划伤脆弱的塑料卡扣。
   • 防静电手环（可选但推荐）：防止静电对精密电子元件造成损害。
   • 容器：用于分类存放从不同位置拆下的螺丝,避免混淆。

第一步：准备工作与断开内置电池

1. 将笔记本翻过来,背面朝上。
2. 你会看到一个或两个内存盖（通常标有 "RAM" 或 "DDR"），旁边通常还有一个较大的盖子，标有 "SSD" 或 "HDD"。
3. 找到并断开内置电池：
   • 拧下内存和硬盘盖板的螺丝。
   • 小心地将盖板撬开取下。
   • 你会看到内存条（可能是一根或两根）和固态硬盘/机械硬盘。
   • 电池连接器通常位于主板的边缘，靠近内存或硬盘插槽。 它是一个小的白色或黑色的塑料排线,通过一个塑料卡扣固定。
   • 用指甲或撬棒轻轻地将卡扣抬起，然后水平地将排线从主板上拔出。千万不要垂直向上硬拔！
   • 笔记本已经完全断电，可以安全地进行后续操作了。

第二步：拆下后盖

Vostro 3400 的后盖是由大量塑料卡扣固定的,需要小心地撬开。

1. 将笔记本翻回正面,屏幕朝向你。
2. 将屏幕打开到大约 120-150 度的角度,这样可以为你的操作提供支撑。
3. 从笔记本的边缘开始用塑料撬棒,通常从转轴附近或散热窗的边缘比较容易入手。
4. 缓慢而均匀地施加压力，将撬棒插入外壳缝隙中，听到“咔哒”声就表示一个卡扣被分离了，沿着边缘移动,逐一分离所有卡扣。
5. 特别注意：
   • 转轴区域：这里的卡扣非常密集，也是最脆弱的地方之一,一定要用撬棒小心地逐个分离。
   • 接口区域：机身侧面有各种接口（USB, HDMI, 电源等），后盖在这些地方也有卡扣,需要仔细处理。
6. 当所有边缘的卡扣都分离后，后盖应该已经松动，可以尝试从缝隙中用手轻轻掀起后盖，并小心地断开连接在主板上的排线（如果有的话，例如部分型号的摄像头或指纹识别器排线）,然后将整个后盖取下。

第三步：拆下键盘和掌托总成

这是拆机中最关键也最容易出错的步骤之一。

1. 断开排线：在键盘和掌托总成的下方，你会看到几根连接到主板的排线，通常是键盘、触摸板、电源按钮的排线。
   • 再次强调：断开排线前，一定要找到并向上抬起那个小小的塑料卡扣，然后才能水平地将排线从插槽中拔出,不要直接拉扯排线本身。
2. 拆卸键盘：
   • 键盘通常由几颗隐藏在掌托边缘或底部的螺丝固定,或者完全依靠卡扣固定。
   • 最安全的方法是：从键盘的上边缘（靠近屏幕一侧）开始，用塑料撬棒小心地将键盘撬起,键盘的卡扣位于其四周的边缘。
   • 撬起后，将键盘向上翻转，并再次确认它已经完全与主板排线断开，然后将其放置在屏幕上,注意不要压坏屏幕。
3. 拆卸掌托总成：
   • 键盘移除后，掌托总成（包含触摸板和电源按钮）通常会暴露出来。
   • 它可能还有几颗螺丝固定,或者完全依靠卡扣。
   • 拧下所有可见的螺丝，然后用撬棒小心地沿着边缘将其撬下，取下掌托总成后,整个主板和内部组件就完全暴露了。

第四步：拆下主板和其他核心组件

现在你可以访问笔记本内部的所有硬件了。

1. 断开所有连接：
   • 风扇：拔掉风扇的电源线。
   • Wi-Fi 模块：天线通常有两根细小的黑色线，通过金属片固定在网卡上，先拔天线，再拧下网卡螺丝,然后取下网卡。
   • 电池（如果之前没断）：确保已经断开。
   • 其他排线：检查并断开所有连接到主板的排线，如摄像头、指纹识别器等。

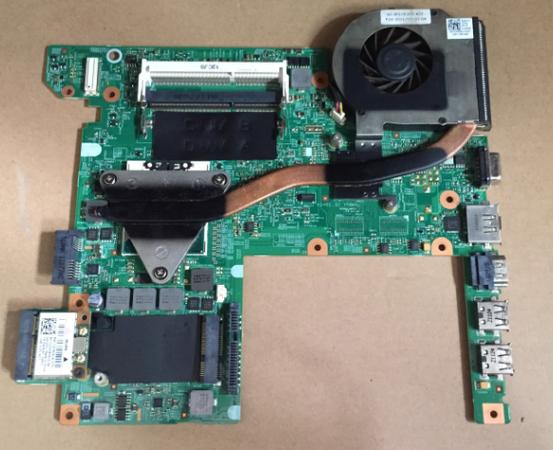

2. 拆卸散热模组：
   • 拧下固定散热铜管和风扇的螺丝。
   • 注意：有些螺丝下面有垫片或导热管，拆下时要记住它们的位置,以便安装回去。
   • 小心地取下整个散热模组，通常它会和CPU/GPU芯片粘在一起，可以稍微左右扭动一下再取下,不要强行拉扯。

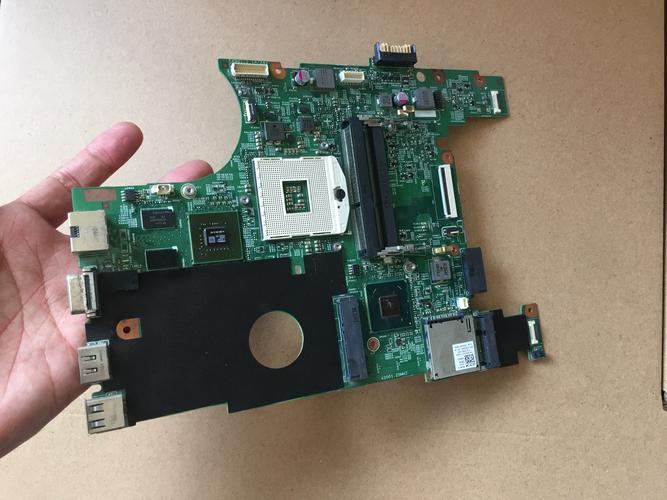

3. 拆卸主板：
   • 拧下固定主板的全部螺丝（通常分布在主板的四角和中间）。
   • 断开所有剩余的连接。
   • 小心地抬起主板的一端,然后将其从机身上滑出。
4. 拆卸内存和硬盘：
   • 内存：拨开两侧的卡扣，内存条会自动弹起,然后即可取出。
   • 硬盘：拧下固定硬盘的螺丝，然后将其从插槽中拔出，如果是 M.2 SSD，直接拔出即可；如果是 2.5 英寸硬盘,可能需要连同托架一起拔出。

第五步：安装与还原

安装过程与拆卸过程完全相反,请务必按照以下步骤操作：

1. 清洁：如果更换了硅脂或导热垫,请用无水酒精和棉签清洁CPU和GPU芯片表面以及散热铜管底部的旧硅脂。
2. 安装新硬件：按照拆卸的逆序，先安装内存、硬盘，然后是主板、散热模组等。
3. 涂抹硅脂：在CPU和GPU芯片上涂抹适量新的硅脂（米粒大小即可，均匀压平即可）。
4. 检查螺丝：在拧紧每一颗螺丝时，确保其对准孔位，并交叉、均匀地拧紧,避免主板受力不均而弯曲。
5. 测试：在完全组装好外壳之前，可以连接电源适配器，开机测试一下，确保所有硬件工作正常（能进BIOS即可）。
6. 还原外壳：按照拆开卡扣的顺序，将后盖、掌托、键盘等部件一一装回，确保所有卡扣都已正确扣合,所有螺丝都已拧紧。

戴尔 Vostro 3400 的拆机过程虽然步骤较多，但只要耐心、细心、有序，是完全可以自己完成的,关键在于：

• 断电断电池是安全前提。
• 正确断开排线是避免损坏的关键。
• 分类存放螺丝是防止装错的基础。
• 均匀拧紧螺丝是保护主板的核心。

祝你拆机顺利！
