诺基亚Lumia 1020拆机后藏着什么秘密？

拆机前的重要提示

1. 风险警告：拆机有损坏手机、失去保修、甚至造成人身伤害的风险，请确保你了解并愿意承担这些风险。
2. 准备工作：找一个干净、光线充足、宽敞的工作台面，准备一个碗或小盒子来存放拆下的螺丝，因为它们长度和型号各不相同，极易混淆。
3. 静电防护：人体静电可能损坏手机内部的电子元件，建议在拆机前触摸一下金属物体以释放静电，或佩戴防静电手环。
4. 数据备份：在开始任何操作前，请务必将手机中的重要数据（照片、联系人、文件等）完整备份到电脑或云端。
5. 寻找教程：在动手前，强烈建议在 YouTube 上搜索 “Nokia Lumia 1020 Teardown” 观看视频教程，视频能提供比图文更直观的指导，对理解复杂的步骤非常有帮助。

所需工具

1. 螺丝刀套装：
   • PH000# 和 PH00# 十字螺丝刀：用于拆机主体。
   • T5/T6 星形螺丝刀：用于拆解主板和相机模组。
2. 撬棒/塑料撬片：用于分离塑料卡扣，避免划伤机身。
3. 吸盘：用于分离屏幕和后盖。
4. 镊子：用于夹取小零件和排线。
5. 热风枪或吹风机：用于软化屏幕和中框之间的胶水，使分离更容易。
6. iOpener 或类似工具（可选）：一种专门用于均匀加热手机外壳的工具，效果比热风枪更好，但非必需。
7. 塑料卡片/薄撬片：用于辅助分离屏幕和后盖。

详细拆机步骤

第一阶段：分离屏幕和后盖

这是拆机的第一步,也是最需要小心的一步，因为屏幕和中框之间用非常牢固的胶水粘合。

1. 取下 SIM 卡托：用 SIM 卡针顶开 SIM 卡托槽。
2. 加热手机背面：
   • 使用热风枪或吹风机,调至中低档，在屏幕和中框的接缝处（即整个手机边缘）均匀加热，移动热风枪，避免在同一个点停留过久，以免损坏屏幕。
   • 加热约1-2分钟，目的是融化边缘的胶水。
3. 使用吸盘和撬棒：
   • 将吸盘牢牢吸附在屏幕下方靠近充电口的位置。
   • 用塑料撬片从 SIM 卡托槽的缝隙处插入，慢慢向上撬动。
   • 重点：Lumia 1020 的卡扣非常紧，需要耐心，先撬开一小部分，然后插入撬片作为支点，再用吸盘慢慢拉开。
   • 沿着边缘慢慢移动,一边加热一边用撬片和吸盘配合，逐步分离屏幕和中框。注意不要用力过猛，否则会撬断卡扣或损坏屏幕排线。
4. 完全分离屏幕：
   • 当屏幕和中框分离到一定程度后,你会看到连接屏幕的几根排线。
   • 小心地翻开屏幕,注意不要让屏幕与中框成90度角，以免排线断裂。
5. 断开屏幕排线：
   • 在屏幕排线的连接器上,通常有一个小卡扣，用指甲或撬片轻轻向上挑起卡扣。
   • 然后用镊子夹住排线的插头,垂直向上拔出。切勿直接拉扯排线本身。

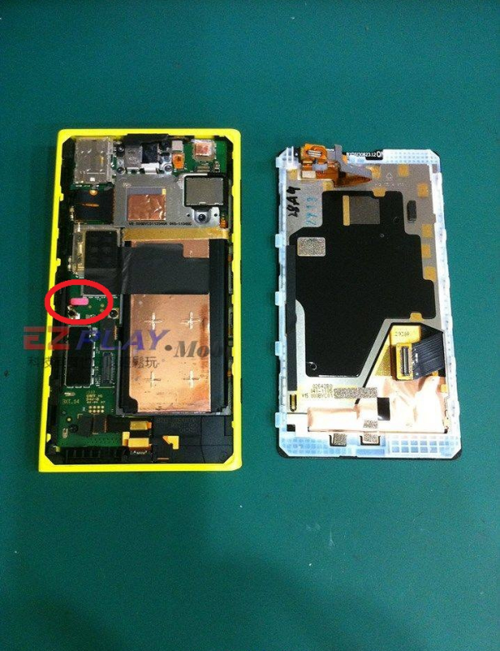

6. 取下屏幕组件：整个屏幕组件（包括屏幕和前框）就可以从手机上取下来了。

第二阶段：移除电池和主板

1. 断开电池连接器：
   • 屏幕下方,你会看到主电池，在电池连接器附近，同样有一个小卡扣。
   • 挑起卡扣,然后用镊子拔掉电池排线，这是至关重要的一步，必须在操作其他部件前完成，否则可能导致短路。
2. 移除主板：
   • 主板被几颗螺丝固定着,使用 PH000# 螺丝刀卸下这些螺丝。
   • 卸下螺丝后,主板就可以被轻轻抬起，但注意，它还连接着相机排线、扬声器、振动马达等。
   • 小心地断开所有连接到主板的排线（方法同上：挑卡扣，拔插头）。
   • 完全断开后,将主板从机身上取下。

第三阶段：取出相机模组（核心与难点）

Lumia 1020 的相机模组非常庞大且精密，占据了手机内部大部分空间。

1. 断开相机排线：
   • 主板取下后,你会看到相机模组，它通过一根或多根非常精细的排线连接到主板上。
   • 极其小心地挑开这些排线的卡扣，然后垂直拔出，这些排线非常脆弱，一旦损坏，相机基本报废。
2. 卸下相机模组固定螺丝：
   • 相机模组被几颗螺丝固定在金属框架上,通常使用 T5 或 T6 星形螺丝刀。
   • 记住这些螺丝的位置,拧下后妥善保管。
3. 取出相机模组：
   • 卸下螺丝后,相机模组就可以被取出了，由于它体积大，操作时要确保有足够的空间，避免刮蹭到其他部件。
   • 你会看到这个巨大的相机模组,这就是 Lumia 1020 的灵魂所在。

第四阶段：拆解剩余部件

现在手机只剩下中框和一些简单的部件了。

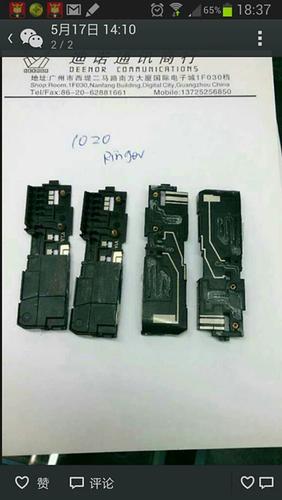

1. 取下扬声器、振动马达等：

   这些部件通常用双面胶或简单的卡扣固定,用撬棒轻轻一挑即可取下。

2. 取下后置摄像头保护玻璃：

   后置摄像头玻璃通常用非常强的胶水粘在机身上,如果需要更换，需要用加热和细线（钓鱼线）慢慢切割。


   （图片来源网络，侵删）
3. 分离后盖：

   中框和后盖之间也有卡扣,用撬棒沿着边缘小心撬开即可。

拆机后的清洁与维修

• 清洁：如果只是清洁，可以用无水酒精和棉签轻轻擦拭主板和触点上的氧化物和污垢。
• 更换屏幕：需要将旧屏幕的边框拆下，安装到新屏幕上，然后按照相反的步骤装回。
• 更换电池：同样需要断开所有排线，移除主板，然后更换新电池。
• 相机维修：这是最复杂的维修，通常不建议非专业人士尝试，因为相机模组的校准非常精密。

组装注意事项

组装过程是拆机的逆过程,但需要特别注意：

1. 更换胶条：分离屏幕时，原有的胶条基本会失效，建议购买专用的屏幕 replacement adhesive strips 来重新粘合，否则屏幕会松动进灰。
2. 对准排线：连接排线时，一定要确保插头完全插入，并且卡扣已经锁紧到位。
3. 螺丝归位：将所有螺丝拧回原位，不同长度的螺丝如果拧错位置，可能会压坏主板或导致部件无法安装。
4. 最后连接电池：在确认所有部件都已安装到位、没有问题后，最后再连接电池排线。
5. 测试：在完全合上前，可以短暂开机测试一下屏幕、触摸、摄像头、按键、扬声器等是否正常工作。

诺基亚 Lumia 1020 的拆机是对动手能力和耐心的极大考验，尤其是相机模组，是整个拆机过程中的“圣杯”，也是最脆弱的部分，祝你拆机顺利！
