Panasonic XQB80拆机后内部结构有何不同？

⚠️ 重要安全提示：

1. 断电！断电！断电！ 在进行任何拆解前，务必拔掉电源插头。
2. 断水！ 关闭连接洗衣机的进水龙头。
3. 防漏水！ 将洗衣机稍微抬起，移开底部可能残留的水。
4. 佩戴防护装备： 建议佩戴手套和护目镜，防止金属边角划伤或油污、水渍溅入眼睛。
5. 记录步骤： 拆解过程中，建议用手机拍照或做笔记，记录每个步骤和部件的位置，方便后续安装。
6. 注意防水密封： 拆解后重新组装时，务必确保所有橡胶密封圈都正确安装到位，否则会导致漏水。

拆解工具准备

• 十字螺丝刀 (主要)
• 一字螺丝刀 (用于撬开塑料卡扣)
• 套筒扳手 (用于拆解大螺丝，如底盘螺丝)
• 扭力扳手 (可选，用于重新安装时控制力度)
• 塑料撬棒 (首选，避免划伤塑料外壳)
• 防滑手套
• 护目镜

拆解步骤详解

我们将从外到内,由上至下地进行拆解。

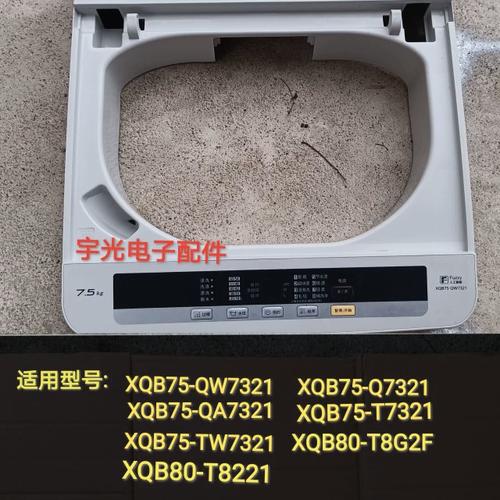

第一步：拆解上盖和操作面板

这是最容易上手的一步,目的是为了能看到内桶和顶部的结构。

1. 移顶盖：

   • 在洗衣机顶盖的后缘,通常有1-2个固定螺丝，用十字螺丝刀将其拧下。
   • 拧下螺丝后,将顶盖从后向前轻轻抬起，取下，注意，顶盖可能与操作面板有电线连接，请小心分离。

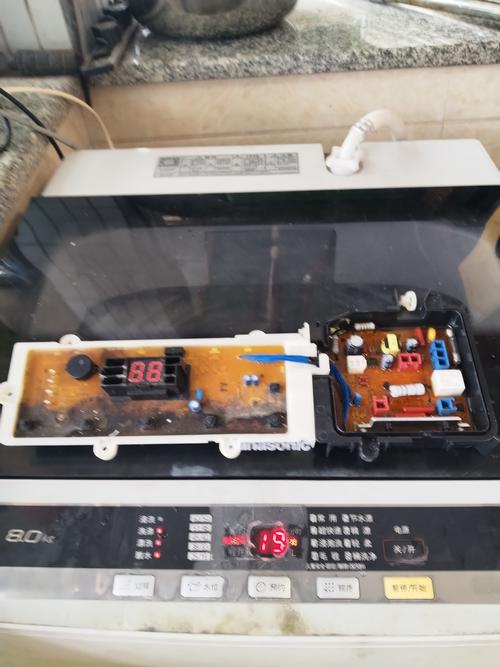

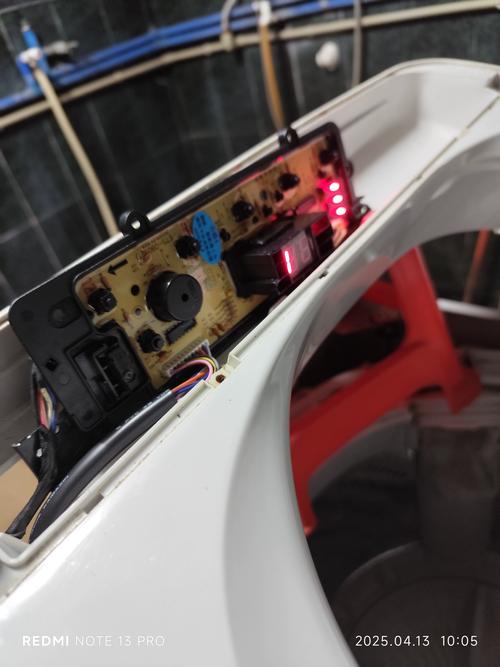

2. 拆操作面板：


   （图片来源网络，侵删）
   • 操作面板通常通过塑料卡扣固定在机身上。
   • 用一字螺丝刀或塑料撬棒,沿着操作面板与机身外壳的缝隙，小心地撬开卡扣，卡扣通常分布在面板的四周。
   • 所有卡扣撬开后,将操作面板向上抬起，然后取下，注意，操作面板上有一根连接到主控板的排线，不要强行拉扯，应小心地拔下排线插头。

第二步：拆解内桶和波轮

这是核心部分,可以直观看到洗衣机的“心脏”——电机和传动系统。

1. 拆波轮：

   • 找到波轮中心的塑料装饰盖,用一字螺丝刀小心地撬起。
   • 露出内部的十字螺丝,用十字螺丝刀将其拧下。
   • 拧下螺丝后,向上垂直提起波轮即可，如果卡得很紧，可以轻轻左右晃动一下再拔。

2. 拆内桶：

   • 内桶是通过一个大大的法兰盘（也叫“压盘”或“法兰圈”）固定在 outer tub（外桶）上的。
   • 在法兰盘的圆周上,均匀分布着多个（通常是8个或10个）大螺丝，用套筒扳手将这些螺丝全部拧下。
   • 拧下所有螺丝后,法兰盘就可以被取下，取下法兰盘后，内桶就可以直接向上提出来了。

第三步：拆解外桶和悬浮系统

这一步是拆解最复杂、最需要小心的部分，因为涉及到悬挂系统和减震器。

1. 断开所有连接：

   • 在拆下外桶之前,确保你已经断开了所有与外桶相连的部件，包括：
     • 排水阀连接管： 拔掉连接外桶底部和排水阀的软管。
     • 水位传感器气管： 拔掉连接外桶顶部和主控板的透明小管。
     • 进水阀连接管： 如果是从顶部进水，可能需要断开相关连接。

2. 拆减震器和悬挂臂：

   • 这是最费力的一步,洗衣机通过4个减震器（弹簧）和2根悬挂臂将整个外桶悬浮在机箱内。
   • 你需要用套筒扳手,分别拧下减震器上端和外桶的连接点，以及减震器下端和机箱底盘的连接点。
   • 拧下悬挂臂与外桶和机箱的连接螺丝。
   • 技巧： 可以将洗衣机稍微倾斜，创造操作空间，拆减震器时，注意弹簧的弹力，防止突然弹伤。

3. 取出外桶总成：

   当所有减震器和悬挂臂都拆下后,外桶总成（包括外桶、电机、离合器等）就可以作为一个整体从机箱中取出了。

第四步：拆解电机和离合器

你可以清晰地看到洗衣机的动力核心了。

1. 拆电机：

   • 电机通常通过几个螺丝固定在外桶的后部。
   • 拧下固定电机的螺丝,然后断开连接到电机和离合器的电线插头。
   • 将电机从外桶上取下。

2. 拆离合器：

   • 离合器是连接电机和内桶的关键部件,它决定了洗衣机是“洗涤”（高速正反转）还是“脱水”（单向高速）。
   • 离合器通常通过一个大螺母或法兰盘固定在外桶的底部中央。
   • 拧下这个大螺母后,就可以将离合器总成从外桶中分离出来。

Panasonic XQB80-U8F2G 的核心部件解析

拆解到这一步,你就能理解它的工作原理了：

1. 电机： 采用DD直驱电机或高效BLDC无刷电机，它提供动力，通过离合器将动力传递给内桶。
2. 离合器： 这是波轮洗衣机的“大脑”之一，它通过内部的机械结构（如棘轮、刹车带）实现两种工作模式：
   • 洗涤模式： 离合器不锁死，电机带动内桶和波轮一起进行低速正反转。
   • 脱水模式： 离合器锁死，内桶被固定，电机只带动波轮高速单向旋转，将衣物甩向桶壁，利用离心力脱水。
3. 外桶： 一个不锈钢或PP塑料的大桶，盛放水和洗涤液，是内桶的“保护壳”。
4. 内桶： 带有小孔的不锈钢桶，衣物在内桶中被洗涤和脱水。
5. 减震器和悬挂臂： 组成一个“悬浮系统”，在高速脱水时吸收内桶的剧烈震动，保证洗衣机运行平稳，减少移位和噪音。
6. 泡沫发生器： 在这款机型上，它通常是一个位于内桶底部的特殊装置，它通过高速水流，在洗涤开始时将空气和水、洗涤液混合，生成丰富的泡沫，其设计初衷是：
   • 提升洗净力： 泡沫能更好地渗透到衣物纤维中。
   • 节水漂洗： 由于泡沫丰富，可以减少漂洗的用水量，因为泡沫更容易被清水冲走。

总结与建议

• 普通用户： 除非你非常有信心，否则不建议轻易拆解，波轮洗衣机结构相对简单，但拆装过程中容易损坏塑料卡扣、防水密封圈或忘记连接某个部件。
• 维修人员/爱好者： 拆解可以让你深入了解洗衣机的工作原理，对于故障诊断非常有帮助，最常见的故障点包括：离合器磨损、碳刷老化、减震器失效、排水阀堵塞、水位传感器失灵等，通过拆解，你可以直观地检查这些部件。

希望这份详细的拆解指南对你有帮助！
