ThinkPad i5拆机，内部构造如何？

“ThinkPad Core i5” 是一个非常宽泛的称呼，它涵盖了从十几年前的老型号（如 T410, X201）到最新的型号（如 T14, X1 Carbon），不同年代的 ThinkPad，其内部设计、拆机方式和复杂度差异巨大。

这篇指南将分为两部分：

1. 通用拆机原则与准备工作（适用于所有型号）
2. 以两个典型型号为例：老款 T440p vs. 新款 T14 Gen 2

第一部分：通用拆机原则与准备工作

在进行任何拆机操作前,请务必遵循以下步骤，这能最大程度地保护你的设备和个人安全。

准备工作

1. 断开所有电源：

   • 关闭电脑。
   • 拔掉电源适配器。
   • 如果笔记本电池可拆卸,请将其取下，对于内置电池的型号，强烈建议在完全关机并断电后，静置几分钟再操作，以防电容残留电荷。

2. 准备工具：


   （图片来源网络，侵删）
   • 螺丝刀：最常用的是 PH0# 和 PH1# 的十字螺丝刀，部分型号可能需要 Torx（星形）螺丝刀，如 T5 或 T6。
   • 塑料撬棒/卡片：用于撬开卡扣，避免划伤外壳。
   • 防静电手环（可选但推荐）：防止静电损坏精密电子元件。
   • 磁吸垫或小盒子：用于分类存放拆下的螺丝，不同位置的螺丝长度和规格可能不同，混用会导致无法装回。
   • 清洁工具：压缩空气罐、软毛刷、棉签、无水酒精。

3. 寻找拆机指南：

   • 最重要的一步！ 在动手前，去 YouTube 或 Bilibili 搜索你的 具体笔记本型号 + "拆机" / "disassembly"，例如搜索 "ThinkPad T440p 拆机"，视频能让你直观地了解螺丝位置、卡扣位置和拆卸顺序，避免暴力拆解。

通用拆机步骤

1. 移除后盖：

   • 大多数 ThinkPad 的升级和维修都需要先拆下后盖，后盖通常由多个螺丝固定。
   • 注意：有些螺丝隐藏在脚垫、标签或转轴下方，需要仔细观察或用指南针/小探针摸索。
   • 所有螺丝拧下后,用塑料撬棒从缝隙处小心撬开，通常从后盖的角落开始，沿着边缘慢慢移动，直到听到“咔哒”声，这表示卡扣已脱离。切勿使用金属工具，以免划伤外壳。

2. 内部组件识别：

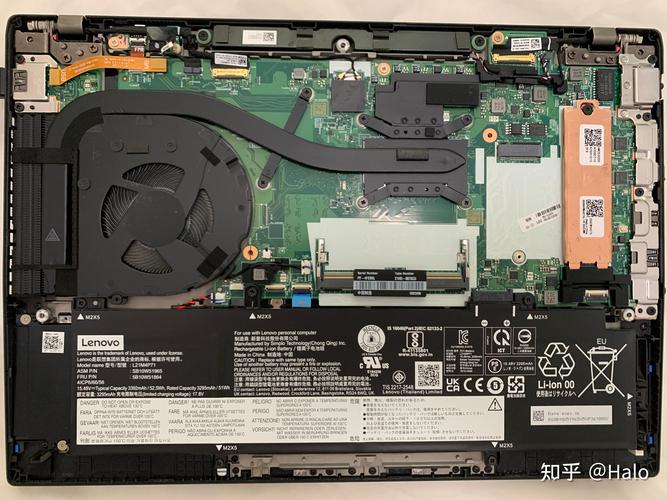

   • 拆开后盖,你通常会看到：
     • 风扇和散热器：通常覆盖着 CPU 和 GPU。
     • 内存条：通常有 1-2 个插槽，外侧有卡扣。
     • 固态硬盘：通常位于主板上，用螺丝固定。
     • 无线网卡/Wi-Fi 模块：通常是一个 M.2 接口的卡，用螺丝和天线接口固定。
     • CMOS 电池：一个小纽扣电池，用于保存 BIOS 设置。

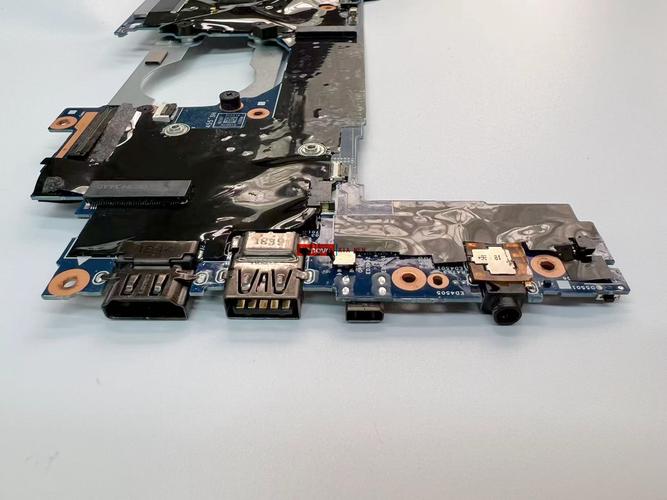

     • 主板：核心组件，连接所有部件。

3. 升级与清洁常见部件：


   （图片来源网络，侵删）
   • 清洁风扇和散热器：这是最常见的维护，用压缩空气吹走风扇叶片和散热鳍片上的灰尘，如果灰尘很顽固，可以用软毛刷轻轻刷，再用压缩空气吹走，对于散热膏，如果发现 CPU/GPU 表面已经干裂或硬化，可以考虑更换新的硅脂。
   • 升级内存：找到内存条两侧的卡扣，向外掰开，内存条会自动弹起，然后斜向上拔出，安装新内存时，以约 45 庒角插入，然后按下并卡紧。
   • 升级硬盘：找到 SSD，拔掉连接它的数据线和电源线（如果有），拧下固定螺丝，反向取出，安装新 SSD 时，反向操作即可，注意有些 SSD 可能需要支架或转接板。
   • 更换无线网卡：拧下固定螺丝，拔掉天线接头（注意记住天线的连接方式，通常是两根，一根黑一根白），然后拔出网卡，安装时注意天线不要插错。

4. 重新安装：

   • 所有操作完成后,按照与拆卸相反的顺序进行安装。
   • 关键点：
     • 确保所有数据线、排线都已正确连接。
     • 拧螺丝时,采用对角线顺序，均匀用力，不要一次拧死一个。
     • 装回后盖时,确保所有卡扣都已对齐，然后轻轻按压，听到“咔哒”声表示已扣好。

第二部分：典型型号拆机示例

老款 ThinkPad T440p (约 2025 年)

这款是经典的“后盖可拆卸”设计，非常适合入门级拆机。

• 特点：内部空间大，布局清晰，升级方便。
• 拆机步骤：
  1. 翻到笔记本背面,拧下所有可见的螺丝（通常有 10+ 颗）。
  2. 用塑料撬棒从后盖边缘撬开,注意卡扣位置。
  3. 拆下后盖后,你将看到：
     • 内存：位于上方，非常容易升级。
     • 无线网卡：位于左上角，两颗螺丝固定。
     • 硬盘：位于右下角，有光驱位的型号硬盘位置可能不同。
     • 风扇和散热器：覆盖着整个主板中央。
  4. 清洁散热：需要先拧下散热器固定螺丝（通常是 4 颗），然后才能取下散热器，注意观察螺丝长度，通常有长短之分，装回时不能搞混，取下后，可以清理风扇和散热片，并更换 CPU 硅脂。
  5. 升级：内存和硬盘的升级都非常直观，无需拆更多部件。

新款 ThinkPad T14 Gen 2 (约 2025 年)

新款 ThinkPad 为了轻薄和坚固性，内部设计更复杂。

• 特点：内部紧凑，升级性受限，拆机需要更多步骤。
• 拆机步骤：
  1. 同样,先拧下后盖的所有螺丝，注意检查转轴和脚垫下是否有隐藏螺丝。
  2. 拆下后盖后,你会发现：
     • 风扇和散热器：依然是主要障碍。
     • 内存：通常焊死在主板上，无法自行升级，这是很多新款笔记本的通病。
     • M.2 SSD：通常只有一个插槽，位于主板底部，需要先断开电池排线才能触及。
  3. 清洁散热：比老款复杂，通常需要先断开电池排线（非常重要！），然后拆下风扇和散热器，螺丝同样有长短之分，必须记好位置。
  4. 升级：唯一常见的升级就是更换 SSD，操作步骤通常是：断开电池 -> 拆下键盘/掌托（可能需要更多螺丝）-> 找到并拔掉 SSD 排线 -> 拧下 SSD 固定螺丝 -> 更换，具体步骤强烈建议观看对应型号的拆机视频。

总结与注意事项

1. 型号至上：永远先搜索你 具体型号 的拆机教程。
2. 耐心和细心：ThinkPad 的内部结构虽然坚固，但也很精密，粗暴操作是损坏设备的主要原因。
3. 防静电：尤其是在干燥天气，触摸金属物体释放静电后再操作。
4. 记录步骤：如果你不确定，可以用手机拍下每个步骤的照片，尤其是排线和螺丝的位置。
5. 备份数据：在进行任何硬件操作前，确保你的重要数据已经备份。
6. 考虑保修：自行拆机会使你的官方保修失效，如果你的电脑仍在保修期内，建议联系官方售后。

祝您拆机顺利！
