Phantom 4拆机藏着哪些设计巧思？

⚠️ 重要警告与风险提示

1. 保修失效：任何非官方的拆机操作都会立即使你的无人机失去官方保修资格。
2. 损坏风险：Phantom 4内部结构精密，有很多排线、卡扣和脆弱的部件，操作不当极易导致屏幕、云台、电池触点、机身外壳等损坏。
3. 安全风险：内部有电池和复杂的电路板，操作时如果使用不当工具或产生静电，可能导致短路，甚至起火。
4. 功能丧失：错误的拆解可能会损坏GPS模块、IMU（惯性测量单元）等关键传感器，导致飞行功能异常或完全无法飞行。
5. 新手勿试：如果你没有相关的电子产品维修经验，强烈不建议自行拆机，如果只是为了清洁或更换外壳，建议寻求专业人士的帮助。

拆机前准备

所需工具

1. 专业工具包：强烈推荐购买一套专门为电子产品设计的精密螺丝刀套装，通常包含以下规格：
   • PH000 / PH00 十字螺丝刀：用于拆卸大部分外壳螺丝。
   • Pentalobe 螺丝刀 (P5 或 P6)：用于拆卸电池仓盖的螺丝（部分型号）。
   • 撬棒/塑料撬片：用于分离塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝和操作排线。
2. 防静电措施：佩戴防静电手环，或在操作前触摸金属物体释放静电，防止静电击穿电路板。
3. 工作台：一个干净、光线充足、平整的工作台。
4. 容器：用于分类存放从不同部件拆下的螺丝，避免混淆。
5. 吸尘器/气吹：用于清洁内部灰尘。

Phantom 4 拆机步骤 (以 Phantom 4 标准版为例)

第一步：准备工作与拆卸电池

1. 关闭遥控器和无人机电源。
2. 取下螺旋桨。
3. 取出电池：这是最关键的第一步！确保电池已完全关机，然后从机身中取出，这样可以避免在后续操作中意外触发电机。

第二步：拆卸机身外壳

1. 拆除相机云台保护罩：通常有几个小卡扣，用撬棒轻轻撬开即可取下。
2. 拆除机臂：
   • 每个机臂根部都有2-3颗十字螺丝，用PH00螺丝刀将其拧下。
   • 拧下螺丝后,机臂就可以从机身主体上拔出，注意机臂与机身连接处可能比较紧，需要稍微用力但切勿强行拉扯。
3. 拆除机身顶部与底部外壳：
   • 翻过无人机,你会看到机身底部有很多十字螺丝，用PH00螺丝刀将其全部拧下并分类存放。
   • 机身顶部（相机下方）也有一些螺丝，同样需要拧下。
   • 所有螺丝拧下后,用撬棒从机身缝隙处（通常是电池仓附近或机臂连接处）开始，小心地撬开卡扣，Phantom 4的外壳卡扣设计比较巧妙，需要耐心和技巧。
   • 注意：在分离外壳时，内部会连接着一些排线，千万不要直接把外壳完全拉开！
   • 当外壳松动后,你会看到连接到主板、IMU、GPS模块等部件的排线，需要先断开这些排线，才能完全分离外壳。

第三步：断开内部排线

这是拆机中最需要细心的部分,排线非常脆弱，请务必小心操作。

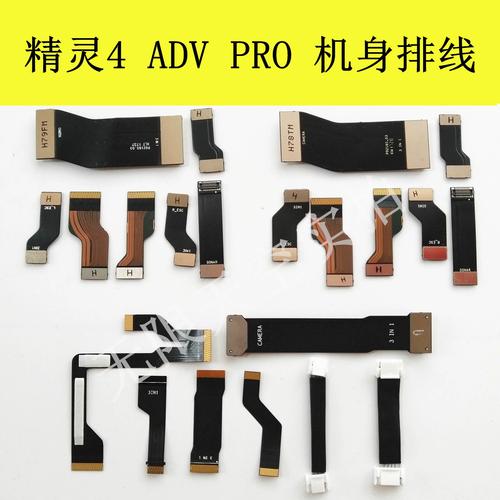

1. 识别排线：常见的排线包括：
   • 相机排线：连接到云台相机。
   • IMU 排线：连接到惯性测量单元（通常在云台下方）。
   • GPS 排线：连接到GPS模块（通常在机身顶部中央）。
   • LED灯排线：连接到机身前方的指示灯。
   • 其他传感器排线。
2. 断开排线：
   • 不要直接拽线！ 正确的方法是捏住排线连接器根部的黑色或白色塑料卡扣。
   • 垂直向上轻轻抬起卡扣，排线就会自动松开。
   • 然后再用镊子夹住排线头部,将其垂直拔出。
   • 如果排线很紧,可以在排线和连接器之间滴入一点点高浓度酒精（如99%异丙醇），稍等片刻让其润滑，再尝试拔出。

第四步：分离核心部件

在断开所有排线后,你就可以将外壳完全取下，并看到无人机的“内脏”了。

1. 拆卸相机云台：
   • 云台通过几颗螺丝固定在机身框架上,拧下这些螺丝。
   • 断开连接到云台的排线（相机排线和IMU排线）。
   • 小心地将整个云台组件取下。
2. 拆卸IMU：
   • IMU通常固定在云台下方或机身内部,通过几个小螺丝固定。
   • 拧下螺丝即可取下,IMU是校准的关键，更换后需要重新进行IMU校准。
3. 拆卸GPS模块：
   • GPS模块在机身顶部,通过几个螺丝和排线固定。
   • 拧下螺丝,断开排线即可取下，GPS模块同样需要校准。
4. 拆卸电池仓：

   电池仓通过几颗螺丝固定在机身框架上,拧下螺丝即可取下。

5. 拆卸主板和飞控：
   • 主板是核心,连接着所有部件，通常也是通过螺丝固定，上面还连接着各种电机线、天线等。
   • 拆卸主板需要非常小心,确保所有连接都已断开。

常见拆机目的与注意事项

清洁灰尘

• 目的：Phantom 4的云台和相机镜头容易进灰，影响画质。
• 拆解重点：通常只需要拆到能接触到相机镜头和云台内部的程度即可，不一定需要完全拆开整个机身。
• 清洁方法：
  • 镜头：使用气吹吹走表面灰尘，然后用专用的镜头布和镜头清洁液轻轻擦拭。
  • 云台内部：使用气吹和软毛刷清理。
  • 机身内部：使用吸尘器（调至低档）或气吹清理。

更换外壳或机臂

• 目的：因事故导致外壳或机臂损坏。
• 拆解重点：按照上述步骤，拆下损坏的部件，然后换上新的，注意新外壳可能需要重新贴防静电贴纸，并确保所有螺丝拧紧到位。

维修或更换相机、IMU、GPS等

• 目的：硬件故障。
• 拆解重点：需要完全拆解到能取出目标部件的程度，更换后，必须在DJI GO 4 App中进行相应的传感器校准（相机、IMU、指南针），否则无法正常飞行。

升级或清理固件

• 目的：刷机或清理内存。
• 注意：这通常不需要拆机！通过数据线连接电脑和遥控器/无人机，使用官方工具（如DJI Assistant 2）即可完成，乱刷第三方固件有极高风险，可能导致变砖。

装机与后续步骤

1. 反向操作：按照拆卸的相反顺序进行安装，确保所有排线都正确、牢固地插回原位。
2. 检查螺丝：确保所有螺丝都已拧紧，并且扭矩适中，不要过紧导致滑丝或损坏塑料件。
3. 传感器校准：这是至关重要的一步！ 只要拆动过IMU、指南针（GPS模块）或相机，就必须在DJI GO 4 App中进行校准。
   • IMU校准
   • 指南针校准
   • 相机校准
4. 功能测试：在起飞前，先在地面测试所有功能，包括云台转动、图传、遥控响应等，确保一切正常。

DJI Phantom 4的拆机是一项技术活，需要极大的耐心、细心和专业知识，如果你只是想简单清洁，建议只进行局部拆解，如果涉及核心部件维修，强烈建议将无人机寄送至DJI官方售后或寻找信誉良好的第三方维修店，以最大程度地保证安全和飞行性能。
