fitbitcharge2拆解后，内部结构有何玄机？

Fitbit Charge 2 拆解概览

Fitbit Charge 2 的设计采用了模块化和粘合剂结合的方式，这使得拆解极具挑战性，整个设备由两部分组成：表带 和 主体,真正的拆解工作集中在主体上。

拆解工具准备

如果你真的需要拆解,准备好以下工具至关重要：

1. 热风枪或吹风机：用于软化主体边缘的强效工业胶水。
2. 塑料撬棒/薄卡片：首选塑料材质,避免刮伤外壳。
3. 精密螺丝刀：可能需要 Torx T5 或类似的微型螺丝刀。
4. 吸盘：用于揭开背面的盖板。
5. 镊子：用于夹取微小的部件。
6. 耐高温胶带：用于在加热时保护屏幕和传感器。

拆解步骤详解

警告：以下操作将导致保修失效，并存在损坏设备的风险。

第1步：分离表带 Charge 2 的表带通过一个金属或塑料的销钉固定在主体上，你需要用小工具（如回形针的尖端）从主体侧面的孔中顶出销钉,即可轻松取下表带。

第2步：加热主体 这是最关键的一步,主体外壳的接缝处涂满了强力胶水。

• 使用热风枪在低温档（约 80-100°C）或吹风机最高档,沿着主体四周的接缝均匀加热。
• 不断移动热源，避免在一点停留过久，以免内部元件因高温而损坏，加热约 1-2 分钟,直到胶水变软。

第3步：打开主体外壳

• 用加热过的塑料撬棒或薄卡片,从充电接口的缝隙或侧面的缝隙处慢慢插入。
• 轻轻地、缓慢地滑动撬棒，沿着接缝“切割”开胶水，这个过程需要极大的耐心,用力过猛会导致外壳破裂。
• 当一个缝隙被打开后,继续用撬棒和其他工具逐步分离整个外壳。

第4步：断开电池连接 一旦外壳被撬开一小部分，你会看到内部的 电池，电池通常是一块柔性电路板,通过一根排线连接到主板上。

• 务必先断开电池连接！ 这是为了防止在后续操作中短路损坏主板。
• 用镊子轻轻拔下电池的排线连接器。

第5步：移除其他组件 断开电池后,你就可以看到并移除其他组件了：

• 心率传感器模块：位于设备背面，与皮肤接触的区域，它通常是一个独立的模块，通过柔性排线连接到主板，这就是 Charge 2 能够进行 24/7 心率监测和“心率区间”锻炼模式的核心。
• 振动马达：用于提醒用户（来电、短信、目标完成等），通常是一个小圆柱形或扁平的部件,固定在主板上。
• 主板：这是设备的“大脑”，包含了处理器、内存、蓝牙芯片等所有核心计算和通信单元,它被牢固地固定在主体内部。

内部核心组件分析

拆开后，你会看到 Charge 2 的“五脏六腑”：

常见故障与可能的维修方案

了解了内部结构后,我们可以分析一些常见问题：

1. 问题：无法充电

   • 可能原因：
     • 充电触点脏污：最常见的原因,用棉签和酒精轻轻清洁手表底部的充电触点和充电器的金属针。
     • 充电排线松动或损坏：拆机后可能导致排线接触不良,需要重新插拔或更换。
     • 电池老化或损坏：使用多年后电池容量衰减，最终无法充电,需要更换电池。
     • 主板充电芯片故障：最坏的情况,主板损坏。

2. 问题：心率监测不准或无法监测

   • 可能原因：
     • 传感器脏污：背面的心率传感器玻璃有污渍、汗水或油污，影响光学信号,用清水和软布清洁。
     • 佩戴过松：传感器需要与皮肤有良好、稳定的接触。
     • 心率传感器模块损坏：内部 LED 或光电二极管故障，需要更换整个模块,难度高。

3. 问题：屏幕无显示或显示异常

   • 可能原因：
     • 屏幕排线松动：摔落或受压可能导致排线接触不良。
     • 屏幕损坏：屏幕本身破裂或内部电路损坏。
     • 主板问题：为屏幕供电或控制显示的芯片出现故障。
   • 维修方案：基本没有可行的 DIY 维修方案,通常需要更换整个主板或设备。

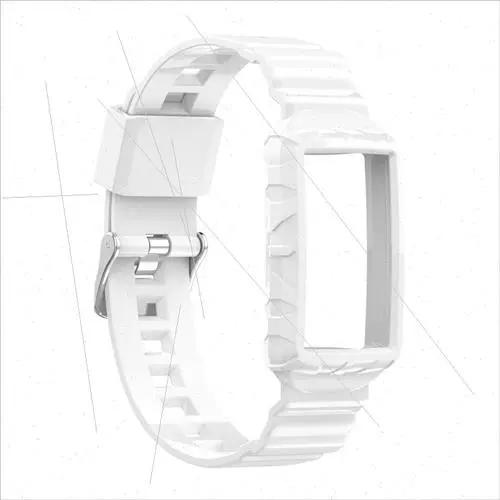

4. 问题：表带断裂

   • 维修方案：这是 Charge 2 最容易维修的部分，网上可以轻松买到原装或第三方表带,按照第一步的方法即可自行更换。

总结与建议

Fitbit Charge 2 的设计决定了它是一个一次性消费电子产品,而非可维修设备。

• 对于普通用户：不要尝试拆机，如果设备出现问题，首先尝试官方的故障排除指南（如重启、清洁、重置），如果问题依旧，且设备仍在保修期内，联系 Fitbit 官方客服，如果已过保修期，考虑到维修成本和难度，购买一台新的 Fitbit 设备通常是更经济的选择。
• 对于技术爱好者：如果你有电子维修经验并且不惧风险，拆解 Charge 2 是一个了解其内部构造的好机会，但对于普通用户来说，维修价值非常低，除了更换表带,其他任何维修的难度和成本都远超设备本身的价值。

希望这份详细的“拆机”分析能帮助你全面了解 Fitbit Charge 2！
