delllatitude 5400拆机

重要提醒：开始之前

1. 数据备份：拆机会导致硬盘被格式化或数据丢失,请务必提前备份所有重要文件。
2. 静电防护：人体静电可能损坏精密的电子元件，请佩戴防静电手环,或在触摸主板前触摸金属机箱以释放静电。
3. 断开电源：完全关闭电脑，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
4. 准备工具：您需要一套精密螺丝刀（通常为 PH0 和 PH1 号）、塑料撬棒和一张干净的毛巾或工作垫。
5. 官方文档：Dell 官网提供官方的维修手册，里面包含最准确的拆机图解和步骤，建议在动手前下载一份作为参考，搜索 "Dell Latitude 5400 Service Manual" 即可找到。

第一步：准备工作与移除外部组件

1. 翻转电脑：将笔记本 upside down（屏幕朝下）,放置在柔软的垫子上。


   （图片来源网络，侵删）

2. 移除电池：

   • 找到背面底部的电池锁扣（通常是一个可以左右滑动的开关）。
   • 将锁扣滑动到解锁位置。
   • 用手指从电池凹槽处向上抬起电池,即可将其取下。
   • 强烈建议： 在拆机前务必移除电池,这是最关键的安全步骤之一。

3. 移除后盖螺丝：

   • 您会看到整个背面由许多螺丝固定，这些螺丝长度不同，请务必按照顺序或类型摆放好，不要混淆。
   • 特别注意，有几颗螺丝是专门固定内存和无线网卡后盖的，它们通常更短,拧错螺丝可能会导致后盖无法合上或损坏内部结构。
   • 使用 PH1 螺丝刀拧下所有固定后盖的螺丝。

第二步：打开后盖

1. 撬开后盖：
   • 后盖卡在塑料卡扣上，使用塑料撬棒，从后盖的缝隙处（通常是内存仓或硬盘仓附近）轻轻插入。
   • 沿着边缘慢慢滑动，依次解开各个卡扣。动作要轻柔，避免用力过猛导致卡扣断裂。
   • 完成所有卡扣的解锁后,后盖就可以取下了。

第三步：内部组件详解与升级/更换

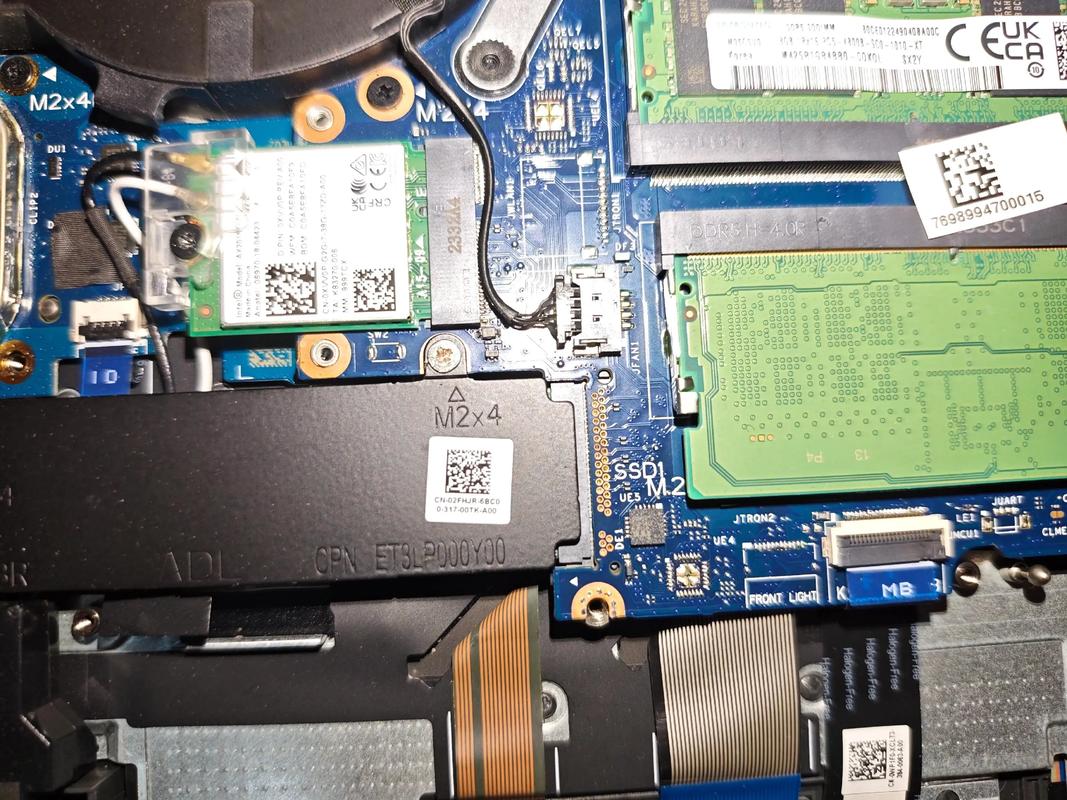

您可以看到 Latitude 5400 的内部结构了，主要组件包括：内存、无线网卡、风扇、散热模组、固态硬盘、CMOS 电池等。

A. 升级内存

1. 定位内存插槽：内存条通常位于后盖的独立小盖板下，如果没有独立盖板，则直接暴露在主板上，Latitude 5400 通常有 2 个 SODIMM 插槽。
2. 释放卡扣：您会看到内存条两端有金属卡扣，向外掰开这些卡扣,内存条会自动弹起一个角度。
3. 取出内存：抓住内存条呈 45 度角的一端,将其拔出。
4. 安装新内存：将新内存条以同样的 45 度角插入插槽，确保金手指完全对准插槽，均匀用力向下按压，直到两端的卡扣“咔”的一声自动扣住。
5. 测试：装回后盖和电池，开机进入 BIOS 或操作系统,确认内存容量已正确识别。

B. 更换/加装固态硬盘

Latitude 5400 通常有一个 2.5英寸 SATA 硬盘位和一个 M.2 NVMe 硬盘位,具体配置取决于您购买时的型号。

1. 定位硬盘：
   • 5英寸硬盘：通常被一个金属支架固定着,支架上有几颗螺丝。
   • M.2 硬盘：通常被一颗很小的螺丝固定在主板上,旁边有接口。
2. 移除 2.5英寸硬盘：
   • 拧下固定金属支架的螺丝。
   • 将硬盘连同支架一起拔出。
   • 如果需要更换，将新硬盘安装到支架上,然后拧回螺丝。
3. 移除/更换 M.2 硬盘：
   • 找到 M.2 硬盘上的那颗小螺丝。
   • 拧下螺丝,硬盘会以一个很小的角度翘起。
   • 抓住硬盘尾部,将其从插槽中拔出。
   • 安装新硬盘时，先将其以约 30 度角插入插槽，然后轻轻向下按压，直到完全到位,最后拧上固定螺丝。
4. 测试：装回后盖和电池，开机进入 BIOS,确认新硬盘被识别。

C. 清洁风扇和散热模组（除尘）

如果电脑使用时间较长，出现风扇噪音大、散热不佳的情况,可以考虑清洁。

1. 断开风扇连接器：找到散热风扇的电源线，小心地从主板的接口上拔下，注意接口的方向,不要硬拉。
2. 移除散热模组：拧下固定散热模组的几颗螺丝（同样注意长短顺序），抓住散热模组的两端，轻轻向上提起。注意：散热膏可能会粘在 CPU 或 GPU 芯片上，提起时不要过猛，以免拉坏芯片。
3. 清洁：
   • 风扇：用棉签或软刷清除扇叶上的灰尘。
   • 散热鳍片：用吹气球（皮老虎）或压缩空气罐吹干净散热鳍片间的灰尘。
4. 涂抹导热硅脂：
   • 如果需要更换 CPU 或重新涂抹硅脂，用无水酒精和棉签将 CPU/GPU 表面的旧硅脂彻底清理干净。
   • 在 CPU 核心中央挤一小滴新的导热硅脂（如信越7921或酷冷至尊MX-4），然后安装散热模组时,硅脂会自然均匀地铺开。
5. 安装回去：按照相反的顺序安装散热模组和风扇,并确保所有螺丝都已拧紧。

D. 更换 CMOS 电池

如果电脑出现时间重置、无法进入 BIOS 等问题，可能是 CMOS 电池没电了。

1. 定位 CMOS 电池：它是一个银色的、类似纽扣的圆形电池，通常用一根细长的电线连接到主板上,并用胶带或卡扣固定。
2. 断开连接：小心地拔掉连接在电池上的插头。
3. 取下旧电池：解开固定胶带或卡扣,取下旧电池。
4. 安装新电池：将新电池连接到电线上，并用胶带或卡扣固定好,然后插回主板接口。

第四步：重新组装

1. 检查：在合上后盖前，再次检查所有组件是否安装到位,螺丝是否都拧紧。
2. 盖上后盖：对准后盖和机身的卡扣，从一端开始，轻轻按压，确保所有卡扣都“咔哒”一声扣合到位。
3. 拧回螺丝：按照之前取下的顺序和位置，将所有后盖螺丝拧回。不要过度拧紧,以免损坏螺丝孔或后盖。
4. 装回电池：将电池对准位置，向下按压，直到听到锁扣“咔”的一声锁住。
5. 最终测试：连接电源适配器，开机，进入 BIOS 检查所有硬件配置是否正确，然后进入操作系统,确保一切正常运行。

总结与建议

• 耐心是关键：拆机过程需要极大的耐心,尤其是在处理卡扣和细小部件时。
• 记录过程：可以用手机拍照，记录下每个步骤和螺丝的位置,这会非常有帮助。
• 寻求帮助：如果遇到困难，可以搜索相关的拆机视频（在 YouTube 或 Bilibili 上搜索 "Dell Latitude 5400 拆机"）,视频教程往往比图文更直观。
• 官方支持：如果您不确定或对操作没有信心，联系 Dell 官方售后或寻求专业维修人员的帮助是最安全的选择。

祝您拆机顺利！
