ThinkPad T560拆机步骤有哪些关键点？

⚠️ 重要注意事项 ⚠️

1. 断开所有电源：在开始之前，请完全关闭电脑，拔掉电源适配器，并移除电池，如果电池是内置的（T560通常是内置的）,请务必断开电池连接线。
2. 防静电：人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或者经常触摸金属物体（如未上漆的机箱螺丝）来释放静电。
3. 准备工具：准备一套合适的螺丝刀，通常需要PH0 和 PH1 的十字螺丝刀，T560 大量使用 五角梅花螺丝（安全螺丝），你需要一个对应的五角梅花螺丝刀头，否则无法拧下,准备一个塑料撬棒和一个小容器来存放螺丝。
4. 记录和拍照：拆机过程中，不同位置的螺丝长度和规格可能不同，建议每拆下一组部件，就拍张照片，并把对应的螺丝分门别类地放好,避免装回时装错或遗漏。
5. 谨慎操作：在断开排线时，不要用力拉扯线缆本身，要捏住其塑料锁扣,垂直向上轻轻拔出。
6. 失去保修：自行拆机会导致官方保修失效,请确认你的电脑已过保。

🛠️ 拆机步骤详解

第一步：准备工作

1. 将电脑屏幕朝下，放置在柔软、防滑的垫子上。
2. 拧下底壳的所有螺丝，T560 的底壳螺丝分布如下：
   • 脚垫下：通常有几个隐藏的脚垫，用卡片或撬棒小心地撬开,下面藏着螺丝。
   • 内存仓盖板：拧下固定内存仓盖板的螺丝。
   • 散热风扇区域：拧下固定风扇和散热模组的螺丝。
   • 其他位置：均匀分布在底壳四周。
   • 注意：仔细观察所有螺丝，有些是普通十字螺丝，有些是五角梅花螺丝。五角梅花螺丝必须用专用工具拆卸。

第二步：移除底壳

1. 所有螺丝拧下后,将它们妥善收好。
2. 使用塑料撬棒，从内存仓盖板或标签边缘的缝隙开始，小心地撬开底壳，T560 的底壳卡扣比较紧，需要均匀用力,避免因用力过猛导致卡扣断裂。
3. 沿着边缘慢慢滑动撬棒，直到底壳完全脱离。注意：底壳与主板之间可能有天线线缆连接，如果只是想升级内存或硬盘,这一步可以不用完全拆下。

第三步：升级内存（可选）

1. 如果你只是想升级内存,只需拆下内存仓盖板即可。
2. 拧下盖板的螺丝,取下盖板。
3. 你会看到两根内存条,它们两侧都有白色的卡扣。
4. 同时向外掰开两侧的卡扣,内存条会自动弹起一个角度。
5. 以倾斜角度拔出旧内存条。
6. 按照相反方向，将新内存条的金手指对准插槽，均匀用力插到底，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

第四步：升级/更换硬盘（可选）

1. 拆下底壳后，找到主硬盘（通常是 2.5英寸 SATA 硬盘）和 mSATA/M.2 硬盘的位置。
2. 主硬盘 (2.5")：
   • 拧下固定硬盘的螺丝。
   • 向硬盘外侧滑动，然后抬起,将其从接口上拔出。
   • 换上新硬盘后,反向操作装回。
3. mSATA/M.2 硬盘：
   • 找到 mSATA 插槽上的小螺丝,拧下它。
   • mSATA 硬盘会以一个角度翘起,然后拔出。
   • 注意：T560 上的第二个插槽通常是 M.2 接口，但可能只支持 WWAN（无线广域网）模块，不一定支持 M.2 SSD，请查阅你的具体型号规格，M.2 硬盘通常没有螺丝，直接斜插进去，然后压平,用螺丝固定即可。

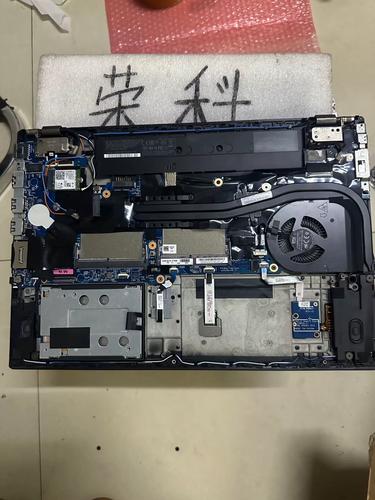

第五步：完全拆解（清洁或更换主板等）

如果你需要更深入的清洁或更换其他部件,请继续以下步骤：

1. 断开电池连接：

   • 找到主板上的电池连接器（通常是一个白色或黑色的插头，上面有扣）。
   • 用指甲或撬棒轻轻挑起卡扣，然后垂直拔出电池线。这是安全操作的第一步，务必先做！

2. 移除键盘和掌托：

   • 这是 T560 拆机中最繁琐的一步,键盘通过多个塑料卡扣固定在掌托上。
   • 从屏幕转轴附近或掌托边缘开始，用塑料撬棒小心地逐一撬开卡扣。动作一定要轻柔，避免卡扣断裂！
   • 断开键盘排线和触摸板排线（它们都是插在主板上的小接口，捏住锁扣拔出）。
   • 完全取下键盘和掌托模块。

3. 断开其他连接线：

   • 你会看到各种连接线，如 Wi-Fi 天线线、摄像头线、电源开关排线等。逐一捏住它们的塑料锁扣，垂直拔出,不要拉扯线缆。

4. 移除散热模组：


   （图片来源网络，侵删）
   • 拧下固定散热风扇和散热铜管的螺丝。
   • 轻轻抬起散热模组，注意，它可能与 CPU/GPU 热界面粘得比较紧,可以稍微左右晃动一下再取下。
   • 重要：如果你要更换硅脂，请务必清洁干净 CPU 和 GPU 核心上的旧硅脂,然后涂抹新的硅脂。

5. 移除其他主要部件：

   • 无线网卡：拧下固定螺丝，然后拔出天线（天线是焊在网卡上的，不要硬拔网卡）和网卡本身的接口。
   • 内存条：如果之前没动,现在可以拔出。
   • 硬盘：如果之前没动,现在可以拔出。
   • 扬声器：拧下螺丝,断开连接线后取下。
   • 主板：拧下所有固定主板的螺丝，然后小心地抬起主板，断开所有剩余的连接线,即可将主板从机身上取下。

🔄 装回步骤

装回的步骤基本与拆解相反,但请遵循以下原则：

1. 清洁：在装回之前,用软刷和皮吹清洁掉机箱内所有的灰尘。
2. 硅脂：如果是更换了散热模组或清洁了硅脂,请确保均匀涂抹适量新的硅脂。
3. 螺丝归位：将所有螺丝按照之前分类放回原位。特别注意长短不一的螺丝，装错可能会导致主板短路或外壳无法合拢。
4. 连接线：确保所有排线和连接线都插紧、插对,没有遗漏。
5. 测试：在完全合上底壳之前，可以先连接电源，开机测试一下是否能正常启动，屏幕显示是否正常，键盘触摸板是否工作,这样可以提前发现问题。
6. 合上底壳：确保所有部件都已就位，没有线缆被夹住，然后均匀用力按压底壳，听到“咔哒”声表示所有卡扣都已扣紧。

📌 总结

ThinkPad T560 的拆机并不算特别复杂，但因为它使用了五角梅花螺丝和较多的卡扣，需要足够的耐心和细心，对于普通用户来说，最常见的升级操作就是更换内存和硬盘，这部分相对简单，如果需要进行深度清洁或更换主板,则需要更加谨慎。

希望这份详细的指南能帮助你顺利完成 ThinkPad T560 的拆机操作！祝你成功！
