台电Tbook 16 Pro拆机内部有何亮点？

拆机前准备与注意事项

1. 数据备份： 确保所有重要文件都已备份到外部存储设备或云端。
2. 关机断电： 完全关闭电脑,并拔掉电源适配器。
3. 释放静电： 拆机前，请触摸金属物体以释放身体上的静电,防止静电损坏内部精密电子元件。
4. 工具准备：
   • 精密十字螺丝刀 (通常为 PH0 或 PH00 规格，用于拆机)。
   • 塑料撬棒或薄卡片 (用于撬开卡扣，避免划伤外壳)。
   • 防静电手环 (强烈推荐，用于在操作过程中持续释放静电)。
   • 磁吸托盘 (用于收纳拆下的螺丝，防止丢失)。
5. 保修风险： 拆机会使官方保修失效,请自行评估风险。

拆机步骤详解

台电 TBook 16 Pro 的设计相对常规，拆机主要从 D面（底面） 入手。

步骤 1：准备工作与移除底盖螺丝

1. 将笔记本电脑翻转至 D 面（底面）朝上。
2. 观察底盖，您会看到多颗固定螺丝，这些螺丝通常分为两种：
   • 长螺丝： 用于固定主板和内部组件。
   • 短螺丝： 用于固定键盘支架或仅用于固定外壳。
   • 特殊螺丝： 可能带有垫圈或不同长度,需要特别注意其安装位置。
3. 强烈建议： 使用磁吸托盘或按位置将所有螺丝分类存放，可以在纸上画出底盖草图，标记每个螺丝的位置,这能极大降低后续安装时出错的风险。
4. 使用合适的精密螺丝刀,将所有底盖螺丝全部拧下并妥善保管。

步骤 2：分离底盖

1. 所有螺丝拧下后，底盖仍然通过塑料卡扣与 C 面（键盘面）和 A 面（屏幕面）的框架连接。
2. 从底盖的边缘（通常是靠近转轴或电池边缘的位置）开始，用 塑料撬棒 或薄卡片小心地插入缝隙中。
3. 沿着边缘缓慢、均匀地用力，逐一撬开卡扣，可以配合使用热风枪（低温档）或吹风机对缝隙进行轻微加热，使塑料变软，更容易撬开且不易损坏卡扣。（注意：加热温度不宜过高，时间不宜过长，以免损坏外壳涂层或内部元件）
4. 撬开一圈后,底盖就可以被轻松取下。

步骤 3：内部结构与主要组件识别

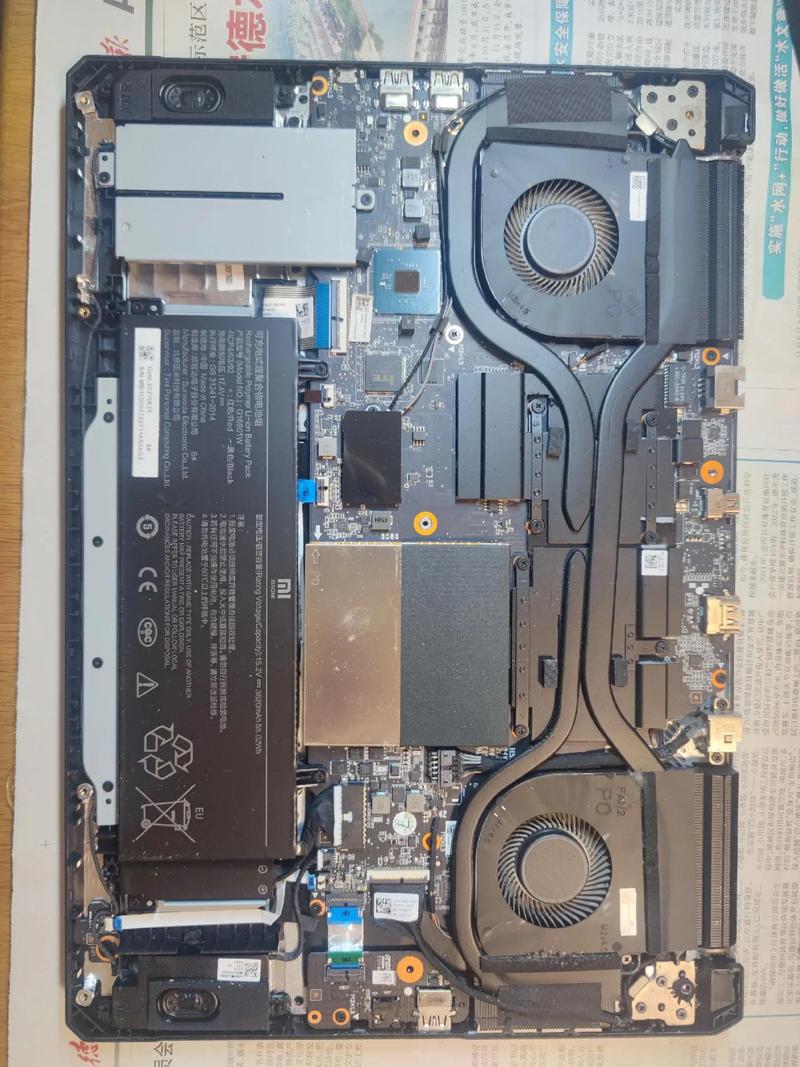

成功分离底盖后，您将看到笔记本的内部结构，以下是 TBook 16 Pro 的典型内部布局：

1. 风扇与散热模组： 通常位于 CPU 和 GPU 附近，负责将热量导出，这是积灰的重灾区,也是清洁的重点。
2. 内存条： 通常位于主板上，有 1-2 个插槽，TBook 16 Pro 通常支持双通道内存,升级时建议成对购买。
3. M.2 硬盘插槽： 用于安装固态硬盘,这是升级存储容量的关键位置。
4. 电池： 一块大容量锂聚合物电池，牢牢固定在机身上。（注意：电池通常有排线连接到主板，操作时需格外小心）
5. 主板： 笔记本的“大脑”，集成了 CPU、GPU、芯片组等核心部件。
6. 扬声器： 通常位于电池下方或侧面。
7. 键盘排线与触摸板排线： 连接键盘和触摸板，非常精细，拔插时需垂直用力,切勿弯折。

步骤 4：升级或清洁操作（可选）

根据您的目的,进行以下操作：

• 升级内存：

  1. 找到内存条两端的卡扣，向外掰开,内存条会自动弹起一个角度。
  2. 以 45 度角抓住内存条两端,垂直拔出。
  3. 安装新内存时，以同样角度插入插槽，然后向下按压，直到两端的卡扣自动“咔”一声扣紧。

• 更换/加装 M.2 SSD：


  （图片来源网络，侵删）
  1. 找到 M.2 硬盘,通常有一颗或两颗螺丝固定在散热片上。
  2. 拧下螺丝，硬盘会自动弹起，拔出硬盘时注意角度,避免损坏接口。
  3. 安装新硬盘时，以约 30 度角插入插槽，然后轻轻向下压平,最后用螺丝固定好。

• 清洁散热模组：

  1. 断开 电池排线！这是最关键的安全步骤,防止金属工具短路。
  2. 拧下风扇的螺丝，断开风扇与主板的连接线（注意方向）。
  3. 取下风扇和散热铜管。
  4. 使用皮吹球或软毛刷清理风扇叶片和散热鳍片上的灰尘。
  5. 对于顽固的灰尘，可以使用压缩空气罐进行清理。切勿用嘴吹气，以免潮湿的唾液进入内部造成腐蚀。
  6. 如果导热硅脂已经干涸或硬化,需要清理干净并重新涂抹新的硅脂。

步骤 5：重新组装

1. 逆序操作： 按照拆机相反的步骤进行组装。
2. 检查排线： 在连接键盘、触摸板、电池等排线时，确保它们完全插入插槽,并且卡扣已经扣紧。
3. 对齐螺丝孔： 安装底盖时，确保所有卡扣都已对齐，然后再拧入螺丝，先拧入所有螺丝但不拧紧，然后按对角线顺序逐一拧紧,以保证外壳平整受力均匀。
4. 最终测试： 在完全拧紧所有螺丝并盖好底盖后，连接电源开机，进入系统后，检查硬件（如内存、硬盘）是否被正确识别,并观察风扇是否正常运转。

常见问题与解决方案

• 问题： 底盖撬不开,感觉很紧。

  • 解决： 检查是否还有遗漏的螺丝（特别是隐藏在脚垫或标签下的），可以尝试用热风枪/吹风机对边缘加热,使塑料卡扣软化后再撬。

• 问题： 开机后屏幕不亮或无法进入系统。

  • 解决： 可能是排线没有插好或接触不良，最常见的是键盘排线和触摸板排线,请关机后重新检查并插拔这些排线。

• 问题： 更换硬件后无法开机。


  （图片来源网络，侵删）
  • 解决： 1. 确保所有螺丝都已拧紧，特别是主板固定螺丝，短路可能导致无法开机，2. 检查新硬件是否兼容，3. 重新插拔所有排线,特别是电池排线。

• 问题： 组装后外壳有缝隙或按压有异响。

  • 解决： 这通常是螺丝拧紧顺序不对或卡扣没有完全对齐，尝试重新拆开，确保卡扣完全扣合后,再按对角线顺序拧紧螺丝。

希望这份详细的指南能帮助您成功完成台电 TBook 16 Pro 的拆机操作！祝您操作顺利！
