拆解任何电子设备都有损坏的风险，且会失去官方保修，请确保你了解可能发生的后果，并准备好相应的工具。
（图片来源网络，侵删）
准备工作
所需工具：
- 撬棒/塑料撬片: 鼠标外壳通常由卡扣固定，使用塑料撬片可以避免划伤外壳，如果没有，用旧银行卡或吉他拨片也可以。
- T5/T6梅花螺丝刀: 用于拆下鼠标底部的固定螺丝，Designer鼠标通常使用T5或T6螺丝，请提前确认。
- 镊子: 用于夹取小零件和连接器。
- 撬针/薄塑料卡片: 用于分离排线连接器。
- 工作垫: 防止零件丢失和划伤桌面。
- 容器: 用于存放拆下的螺丝和小零件。
- 手机维修工具包（可选但推荐）: 里面有各种尺寸的螺丝刀和撬棒，非常实用。
拆解步骤
第一步：移除底部脚垫
鼠标底部有四个脚垫,其中两个下面隐藏着螺丝。
- 用热风枪或吹风机（低温档）稍微加热脚垫，让背胶软化，或者直接用撬片小心地从边缘将脚垫撬起。
- 小心地将脚垫撕下,注意不要撕坏，后面的安装步骤中，你需要把它们重新粘回去。
第二步：拆下固定螺丝
- 你会发现脚垫下露出了两颗螺丝,用T5/T6梅花螺丝刀将其拧下。
- 关键点： 这款鼠标的内部结构是“三明治”式的，即主板位于上下壳之间，拧下这两颗螺丝后，上下壳还不能完全分离，因为中间还有一层电路板，我们需要先分离外壳。

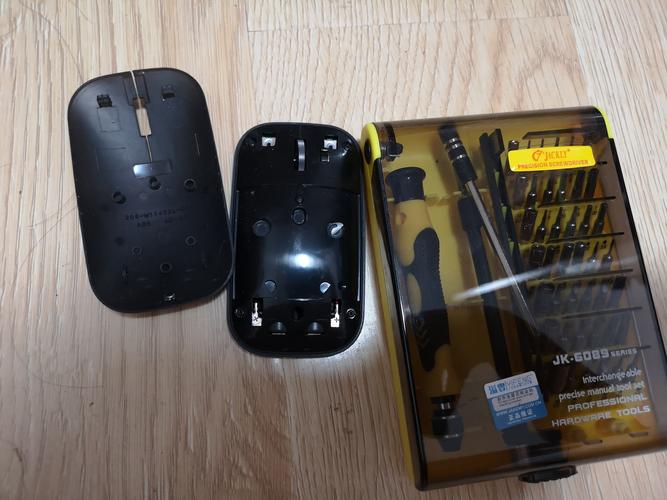

第三步：分离鼠标外壳
- 从鼠标的尾部（连接线插口那端）开始，用撬片小心地插入上下壳的缝隙。
- 沿着缝隙缓慢滑动撬片,依次分离卡扣，这款鼠标的卡扣设计得比较密集，需要耐心和细心，避免用力过猛导致卡扣断裂。
- 当你滑到鼠标头部（环形滚轮那端）时，你会遇到最大的障碍——主排线，这条排线连接着主板和顶部的滚轮、按键等模块。
第四步：断开主排线连接
- 这是最关键也是最脆弱的一步,主排线通过一个小的ZIF（零插拔力）连接器固定在主板上。
- 用镊子或指甲轻轻抬起连接器上的黑色小卡扣。
- 千万不要直接拽排线！ 抬起卡扣后，排线会自动松动，这时，你可以用镊子夹住排线非金属部分，将其水平地从连接器中拔出。
- 断开连接后,你就可以将上半部分的外壳（包含滚轮和按键）完全取下来了。
第五步：取出内部组件
-

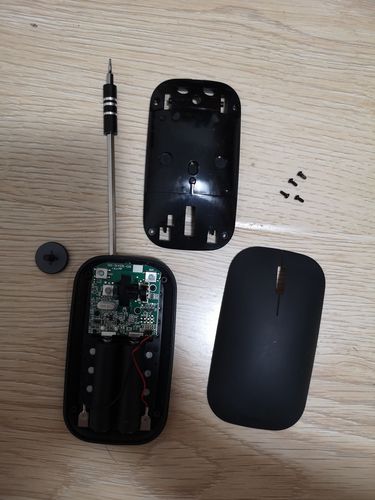

现在鼠标的内部结构完全暴露,你可以看到：
- 主PCB板： 位于鼠标下半部分，集成了传感器、主控芯片、蓝牙模块等。
- 光学传感器： 位于鼠标底部，通常有一个黑色小方块，上面有透镜。
- 电池： 一块小小的锂电池，通常用胶带或卡扣固定在主板上。
- 滚轮编码器模块： 这个模块位于上半部分外壳的底部，通过一条细排线与主板连接（有些型号可能直接集成在主板上）。
-
如果你需要彻底清洁或更换电池,可以继续进行：
- 断开滚轮模块排线： 同样使用ZIF连接器，小心地断开连接。
- 拆卸电池： 撕掉固定电池的胶带，即可将其取下。
内部结构详解
拆开后,你可以观察到微软Designer鼠标的精妙设计：
（图片来源网络，侵删）
-

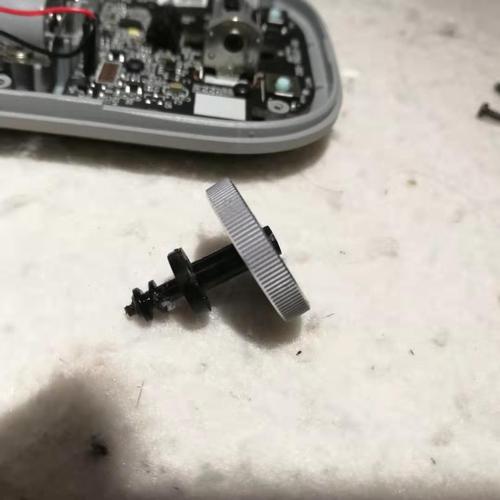

环形滚轮:
- 它不仅仅是一个滚轮,更是一个触摸板，通过内部的传感器，它可以实现无级滚动、触摸点击、滑动等多种操作。
- 这个模块是与鼠标顶部外壳一体的,所以分离外壳后，整个滚轮组件就出来了。
-
主PCB板:
- 集成了Nordic或TI等品牌的低功耗蓝牙芯片、主控MCU（微控制器单元）以及光学传感器。
- 设计非常紧凑,元件布局合理，体现了微软的工程能力。
-
电池:
- 通常是一块额定容量在 240mAh - 300mAh 左右的锂聚合物电池，电压为3.7V。
- 电池通过一根排线连接到主板的充电管理电路上。
-
传感器:
（图片来源网络，侵删）- 使用了安华高或原相的光学传感器,支持微软的蓝影技术，在多种表面都能稳定工作。
清洁与维护
- 清理滚轮： 如果环形滚轮转动不顺畅，可以用棉签蘸取少量酒精，轻轻擦拭滚轮的金属触点和内部的传感器。
- 清理传感器： 用棉签或软刷清理鼠标底部的传感器透镜，确保没有灰尘遮挡。
- 清理PCB： 用软毛刷或吹气球清理主板上的灰尘。
组装与还原
组装过程是拆解的逆过程,请务必小心：
- 安装电池： 将电池重新固定在原位，连接好排线。
- 连接滚轮模块： 将滚轮模块的排线插入主板的ZIF连接器，并锁好卡扣。
- 合上外壳： 将上半部分外壳对准下半部分，从尾部开始，轻轻按压，让所有卡扣“咔哒”一声归位。
- 连接主排线： 这是最难的一步，将主排线水平插入主板的ZIF连接器，确保金属触点完全插入，然后用力压下黑色卡扣，直到听到“咔哒”声。
- 拧紧螺丝： 将两颗螺丝拧回原位。
- 粘贴脚垫： 确保底部清洁后，将脚垫准确粘贴回原位。
常见问题与注意事项
- 问题： 拆开后滚轮不工作？
- 原因： 很大概率是主排线没有插好或ZIF卡扣没有锁紧，请重新检查连接。
- 问题： 鼠标无法连接电脑？
- 原因： 排线接触不良、电池未接好或组装时挤压到PCB，请重新检查所有连接和内部结构。
- 注意静电： 在干燥环境下，人体静电可能会损坏电子元件，建议在接触主板前，触摸一下金属物体释放静电。
- 螺丝长短： 有些螺丝虽然看起来一样，但长短不同，用于固定不同位置，拆下后请分开放置，避免装错。
通过以上步骤,你就可以成功拆解并了解微软Designer蓝牙鼠标的内部构造了，祝你拆解顺利！
