Latitude 3550拆机步骤是怎样的？

【重要警告与免责声明】

1. 风险自负：拆解笔记本电脑有损坏内部精密元件、失去保修资格的风险,请确保您了解并愿意承担这些风险。
2. 断电断电断电：在进行任何操作前，必须完全关闭电脑，拔掉电源适配器，并移除电池，对于 Latitude 3550，电池通常设计为可拆卸式,请务必将其取下。
3. 防静电：人体静电可能损坏主板等敏感电子元件，建议在接触电脑前触摸一下金属物体以释放静电,或佩戴防静电手环。
4. 备份数据：拆机前请确保所有重要数据已备份。
5. 工具准备：准备一套合适的工具，特别是小型十字螺丝刀（PH0）、塑料撬棒和镊子。
6. 记录过程：拆下的螺丝请按不同类型和位置分类存放，并拍照记录,以便在组装时能准确归位。

第一部分：准备工作

1. 工具清单：

   • PH0 小型十字螺丝刀
   • 塑料撬棒 (非常重要，用于撬开卡扣,避免划伤外壳)
   • 镊子
   • 容器 (用于分类存放螺丝)
   • 防静电手环 (推荐)

2. 操作环境：

   • 选择一个光线充足、干净、平整的工作台面。
   • 在桌面铺上软布或防静电垫,防止划伤外壳。

第二部分：拆卸步骤

步骤 1：移除电池和光驱 (如果存在)

1. 将笔记本电脑翻转过来,背部朝上。
2. 找到并拧下固定电池仓盖板的螺丝，通常有 1-2 颗螺丝。
3. 使用塑料撬棒小心地撬开电池仓盖板，盖板通常通过卡扣固定,动作要轻柔。
4. 取出电池。
5. 如果您的 3550 配备了光驱，找到光驱仓旁的一个小孔，将回形针或长针伸入小孔并用力推，光驱托盘会弹出,然后拉出光驱即可。

步骤 2：移除后盖

1. 将电脑翻转过来,正面朝上。
2. 仔细观察键盘区域和掌托区域，Latitude 3550 的后盖通常由键盘框架和掌托区域共同固定。
3. 移除键盘：
   • 拧下固定键盘框架的所有螺丝,这些螺丝通常分布在键盘上方和两侧。
   • 使用塑料撬棒从键盘上方的缝隙（通常是电源键附近）小心地撬起，键盘框架通过多个塑料卡扣固定在机身上,需要耐心地将所有卡扣逐一分离。
   • 撬开后，将键盘框架向上抬起，然后小心地将其向前翻转，注意连接键盘排线的柔性电缆（FPC Cable），它会连接到主板上，用镊子轻轻拔下这个排线锁扣，然后取下排线,从而完全移除键盘框架。
4. 移除掌托后盖：
   • 键盘框架移除后，掌托区域（包括触摸板和腕托）的后盖就暴露出来了。
   • 拧下固定掌托后盖的所有螺丝。
   • 同样使用塑料撬棒，从掌托边缘的缝隙开始，小心地撬开卡扣,取下整个掌托后盖。

步骤 3：断开内部连接器

内部组件（如主板、无线网卡、屏幕等）的排线和连接器都暴露出来了，在移除任何组件之前，必须先断开所有连接器。

1. 主电池连接器：如果之前没有完全移除电池,请在此处找到主电池连接器并拔下。
2. 键盘/触摸板排线：这些已经在移除键盘和掌托时处理了。
3. 无线网卡天线：找到无线网卡（通常有两根天线），天线是白色的细线，通过一个很小的金属扣固定在网卡上，用镊子捏住金属扣,向上轻轻拔出天线。
4. 屏幕排线：屏幕排线从屏幕 hinge（转轴）区域连接到主板，找到它，用撬棒或指甲轻轻抬起连接器上的黑色塑料锁扣,然后向外拔出排线。
5. 其他连接器：检查并断开所有其他可见的连接器,如摄像头排线等。

步骤 4：移除主板和散热组件

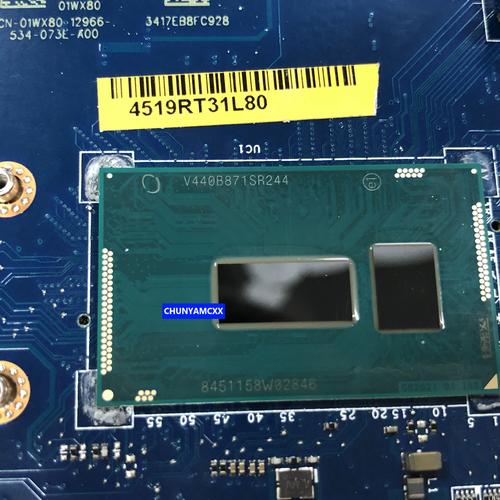

1. 移除散热模块：


   （图片来源网络，侵删）
   • 拧下固定散热器风扇和铜管的螺丝。
   • 轻轻抬起散热器，注意散热器与CPU/GPU之间可能还粘有导热硅脂,不要用力过猛。
   • 取下散热模块。

2. 移除主板：

   • 拧下固定主板的全部螺丝，注意有些螺丝可能较长，有些较短,务必分类存放。
   • 小心地向上抬起主板的一端，然后将其从机身上滑出,注意不要拉扯到任何可能还连着的线缆。
   • 完全移除主板。

步骤 5：移除其他组件

现在可以轻松地移除剩余的组件：

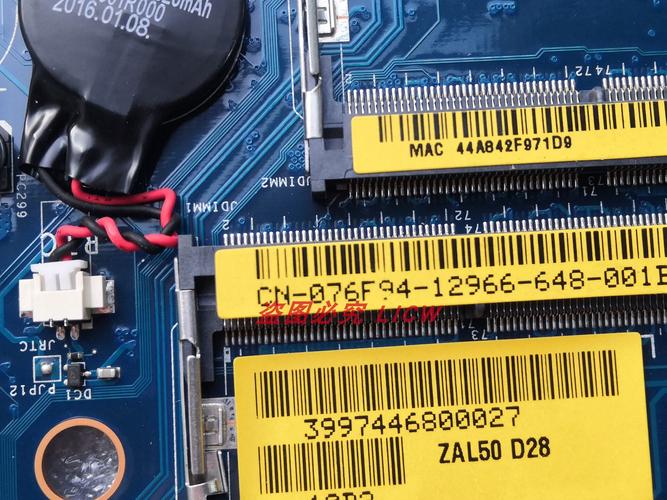

1. 内存条：内存条两侧有金属卡扣，向外掰开，内存条会自动弹起,然后斜向上取出。
2. 无线网卡：拧下固定无线网卡的螺丝,然后将其从插槽中拔出。

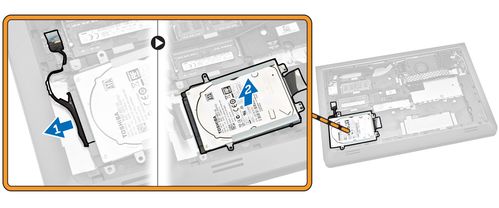

3. 硬盘/固态硬盘：如果硬盘位于托架中，拧下固定托架的螺丝，然后拉出托架,再从托架上取下硬盘。
4. CMOS 电池：位于主板底部，是一个银色的纽扣电池，通常有一个小卡扣或螺丝固定,取下后即可将其移除。

第三部分：组装与注意事项

组装过程与拆卸过程相反,请遵循以下关键点：

1. 清洁与更换导热硅脂：如果拆卸了散热模块，建议清理掉CPU和GPU上旧的导热硅脂，并涂抹新的、高质量的导热硅脂。
2. 螺丝归位：严格按照之前分类和记录的螺丝位置进行安装，长螺丝用于固定主板，短螺丝用于固定硬盘架等,装错螺丝可能会损坏主板或外壳。
3. 连接器检查：在合上后盖前，确保所有排线和连接器都已正确插入并锁好，触摸排线时请小心,避免用力拉扯。
4. 卡扣对齐：合上键盘框架和掌托后盖时，确保所有卡扣都对齐到位，然后均匀用力按压，直到听到“咔哒”声,表示卡扣已全部扣紧。
5. 最终测试：在拧紧所有螺丝之前，可以先连接电源和电池，开机测试一下基本功能是否正常，如果一切正常,再最后拧紧所有螺丝。

希望这份详细的指南能帮助您成功拆解 Latitude 3550,祝您操作顺利！
