Latitude D520拆机步骤详解？

D520 是一款经典的商务本，设计坚固，但内部空间紧凑，拆机时需要耐心和细心。在进行任何操作之前，请务必做好准备工作，并牢记“安全第一”。

第一部分：准备工作与注意事项

1. 安全第一，断开所有连接：

   • 关闭笔记本电脑。
   • 拔掉电源适配器。
   • 如果电池是可拆卸的（D520 的电池是后盖式，可以轻松取下），请立即取下电池,这是防止短路和意外开机最关键的一步。

2. 准备工具：

   • 螺丝刀：你需要一套精密螺丝刀，主要是 PH0 (十字) 和 PH1 (十字)，D520 使用了很多非常小的螺丝。
   • 塑料撬棒或信用卡：用于撬开塑料卡扣,避免划伤外壳。
   • 防静电手环（强烈推荐）：防止静电损坏主板上的精密电子元件。
   • 磁铁或小托盘：用于存放拆下来的螺丝，防止丢失，不同位置的螺丝长度可能不同,最好分类存放。

3. 注意事项：

   • 拍照记录：在拆解的每一步，特别是断开排线前，都用手机拍照，这会是你重新组装时的“说明书”。
   • 力度适中：D520 的外壳卡扣很多，不要使用蛮力，如果某个地方撬不开,说明你没找到正确的卡扣位置。
   • 小心排线：屏幕、键盘、触摸板等部件都通过非常脆弱的排线连接主板，断开排线时，要小心地拔起排线插槽两端的塑料卡扣，然后轻轻抽出排线，切勿直接拉扯排线本身。

第二部分：详细拆机步骤

步骤 1：移除后盖和电池

D520 的设计非常友好，电池和大部分内存/硬盘都在背面,无需拆下键盘。

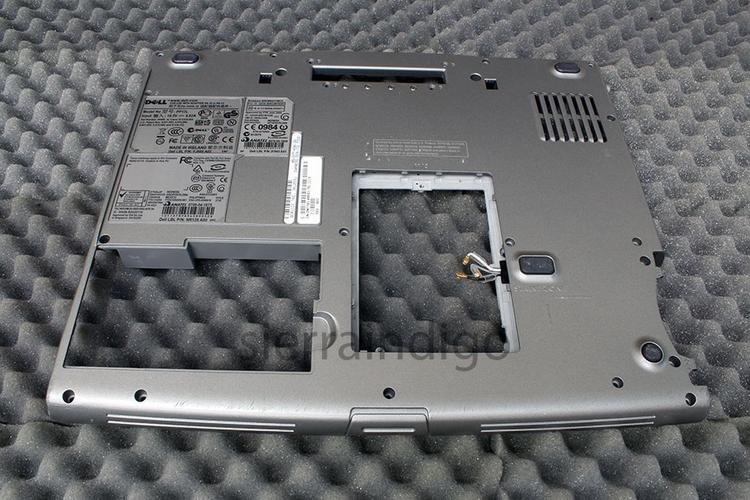

1. 将笔记本电脑翻过来,背面朝上。
2. 你会看到电池仓，通常有一个或两个塑料卡扣，将其拨开,电池就可以轻松取下。
3. 取下电池后,你会看到整个背面由一块大型的塑料后盖覆盖。
4. 后盖周围有多个卡扣，用塑料撬棒沿着边缘轻轻撬动，同时慢慢分离后盖，从没有螺丝的一侧开始（通常是靠近屏幕转轴的一侧）。

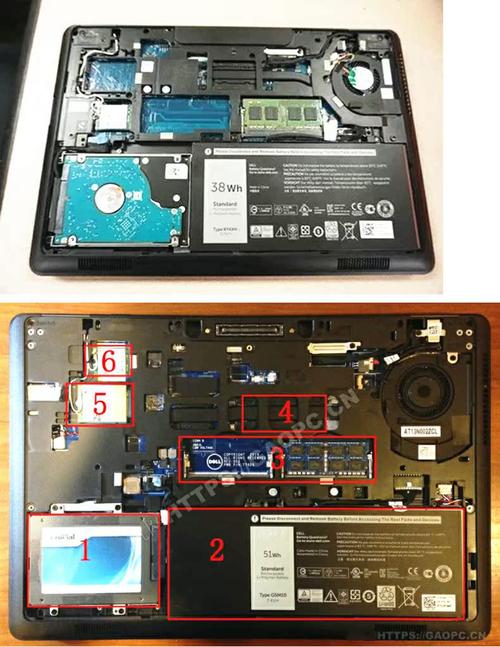

5. 后盖取下后，你将看到内部的核心组件：内存条、无线网卡、硬盘和散热风扇。

步骤 2：移除内存条、无线网卡和硬盘

1. 内存条：

   • 你会看到两根内存条，它们呈约 45 度角插在插槽中。
   • 按下内存条两侧的金属卡扣,内存条会自动弹起。
   • 然后以 45 度角将内存条抽出。

2. 无线网卡：

   • 无线网卡通常是一块黑色的卡片,通过两根天线连接。
   • 用镊子或手指轻轻拔掉连接到无线网卡上的两根白色天线（天线是插上去的，很容易拔掉）。
   • 拧下固定无线网卡的一颗小螺丝。
   • 将无线网卡以约 30-45 度角从 Mini PCI 插槽中抽出。

3. 硬盘：

   • 硬盘被一个金属框架包裹着。
   • 拧下固定金属框架的几颗螺丝。
   • 取下金属框架,露出硬盘。
   • 硬盘通常通过一个塑料托架固定，拧下托架上的螺丝,然后将硬盘从托架中滑出。
   • 硬盘连接着一根宽的 IDE 排线，捏住排线插头上的塑料卡扣,向上拔出即可。

步骤 3：断开键盘排线并移除键盘

这是拆解中最关键也最容易出错的步骤之一。

1. 翻回正面：将笔记本翻过来，正面朝上,打开屏幕。
2. 取下键盘上盖：键盘上方有一块长条形的塑料上盖（掌托），它覆盖着电源按钮、指示灯等。
   • 用塑料撬棒从屏幕转轴附近或键盘上盖的缝隙处轻轻撬开。
   • 沿着边缘慢慢滑动，直到将其取下，下面会连接着一些排线,不要用力拉。
3. 断开键盘排线：
   • 取下上盖后，你会看到整个键盘,键盘的排线连接在主板靠近屏幕转轴的位置。
   • 再次拍照！ 记录排线的方向和位置。
   • 小心地将排线插槽上的黑色塑料卡扣向上拨起（大约 90 度）。
   • 然后用镊子或指甲轻轻地将排线从插槽中水平抽出。
4. 移除键盘：
   • 现在键盘已经没有物理连接了。
   • 键盘有几颗小的塑料卡扣固定在机框上，从键盘顶部（靠近屏幕一侧）开始,用塑料撬棒小心地将键盘从机框中撬起。
   • 将键盘慢慢向上翻过来,注意下面可能还连着触摸板的排线。
5. 断开触摸板排线：

   触摸板的排线更短、更脆弱，同样，先找到其插槽上的卡扣，拨起卡扣,然后水平抽出排线。

步骤 4：移除掌托/上盖排线

在步骤 3 中取下的键盘上盖，其下方也有一根排线连接到主板（用于电源按钮、状态灯等），用同样的方法（拨起卡扣，抽出排线）将其断开。

步骤 5：断开屏幕排线并移除屏幕总成

1. 移除屏幕边框：屏幕被一个塑料边框固定，用塑料撬棒沿着屏幕四周轻轻撬开,取下这个边框。
2. 断开屏幕排线：
   • 屏幕排线从屏幕底部中间引出,通过一个长长的柔性排线连接到主板转轴处。
   • 小心地将排线从屏幕背面的胶带或插座中取下。
   • 然后沿着排线路径，找到它在主板上的连接器，同样，拨起卡扣，抽出排线。这个过程要非常轻柔，避免将排线本身拉断。
3. 移除屏幕：
   • 屏幕现在只剩下连接在转轴上的几根数据线。
   • 拧下固定屏幕转轴的几颗螺丝。
   • 小心地将屏幕总成从机身上分离出来，动作要慢,避免拉扯到排线。

步骤 6：移除主板和散热系统

现在只剩下主板、CPU、风扇和内存槽了。

1. 断开所有剩余连接：确保所有连接到主板的排线都已断开。
2. 移除散热模组：
   • 拧下固定散热风扇和散热铜管的几颗螺丝。
   • 小心地将整个散热模组（风扇+铜管+散热片）取下，取下后，你会看到 CPU 和北桥芯片。
   • 注意：CPU 是直接焊在主板上的，D520 不支持更换 CPU。
3. 移除主板：
   • 拧下固定主板的全部螺丝（通常分布在主板四周）。
   • 小心地将主板从机身上抬起并取出,注意不要刮伤机框。

第三部分：组装与测试

组装过程是拆解的逆过程,请遵循以下原则：

1. 清洁：在重新组装前,用软刷和压缩空气清洁所有部件和机框内的灰尘。
2. 反向操作：严格按照拆解的相反步骤进行。
3. 检查螺丝：确保每个螺丝都拧回了正确的位置,过紧或过松都可能损坏部件。
4. 排线检查：在连接排线时，确保其完全插入插槽,并且卡扣已正确扣回。
5. 测试：在完全合上后盖之前，可以先将电池装上（如果已取下），然后接上电源，开机测试一下所有功能（屏幕、键盘、触摸板、USB口等）是否正常。
6. 最终合盖：确认一切正常后，再合上后盖,确保所有卡扣都已卡紧。

希望这份详细的指南能帮助你顺利完成 Latitude D520 的拆机！祝你成功！
