thinkpadt470拆机步骤

以下是为您整理的ThinkPad T470详细拆机步骤,包含了图文说明要点和注意事项。

准备工作

在开始之前,请务必准备好以下工具：

1. 螺丝刀套装：
   • PH0# 十字螺丝刀： 用于拆卸大部分外壳螺丝。
   • PH1# 十字螺丝刀： 用于拆卸一些更小的螺丝（如内存、无线网卡挡板）。
   • T5/T6 星形螺丝刀（Torx T5/T6）： 关键！ T470的后盖和部分内部组件使用星形螺丝,这是最常见的遗漏点。
2. 塑料撬棒/塑料卡片： 用于撬开卡扣,避免划伤脆弱的塑料外壳。
3. 防静电手环（推荐）： 防止静电损坏主板等精密电子元件。
4. 一个干净、光线充足、宽敞的工作台面。
5. 一个碗或小盒子： 用来分类存放拆下来的螺丝,防止混淆。

第一步：准备工作与外部设备移除

1. 关机并断电： 确保电脑完全关机。
2. 移除所有外接设备： 拔掉电源适配器、鼠标、U盘、HDMI线等所有连接线。
3. 取出电池：
   • 将T470翻过来,背部朝上。
   • 找到电池的锁定开关（通常是一个可以左右拨动的塑料片）。
   • 将开关拨到“解锁”（Unlock）位置,电池会自动弹起一个角度。
   • 握住电池的拉环，将其从卡槽中完全取出。这一步是必须的，也是为了安全。

第二步：拆卸后盖

这是拆机的核心步骤,难点在于识别和正确使用星形螺丝刀。

1. 放置电脑： 将电脑正面朝上放置。
2. 拆除后盖螺丝：
   • 将电脑翻过来,背部朝上。
   • 你会看到一圈环绕着整个后盖的螺丝。
   • 关键识别： 这圈螺丝中，大部分是十字螺丝（PH0#），但靠近内存仓和无线网卡区域，通常会有1-2颗是星形螺丝（T6或T5）。 一定要用正确的螺丝刀拆卸,否则会损坏螺丝头。
   • 用PH0#十字螺丝刀拆除所有十字螺丝,用T6星形螺丝刀拆除星形螺丝。
   • 重要提示： 有些螺丝长度不同，拆卸时最好按顺序摆放，或者分开放置，安装时对号入座,避免装错导致外壳不平整。
3. 打开后盖：
   • 所有螺丝拆除后,将电脑翻回正面。
   • 从掌托区域（D面和C面的接缝处）开始，用塑料撬棒小心地撬开卡扣,通常从屏幕转轴附近或触摸板下方开始比较容易。
   • 沿着接缝慢慢滑动撬棒，一圈一圈地解开所有卡扣，T470的卡扣设计比较紧密，需要耐心和巧劲,不要使用蛮力。
   • 当所有卡扣都松开后,后盖就可以取下来了。

第三步：内部组件拆解（按需操作）

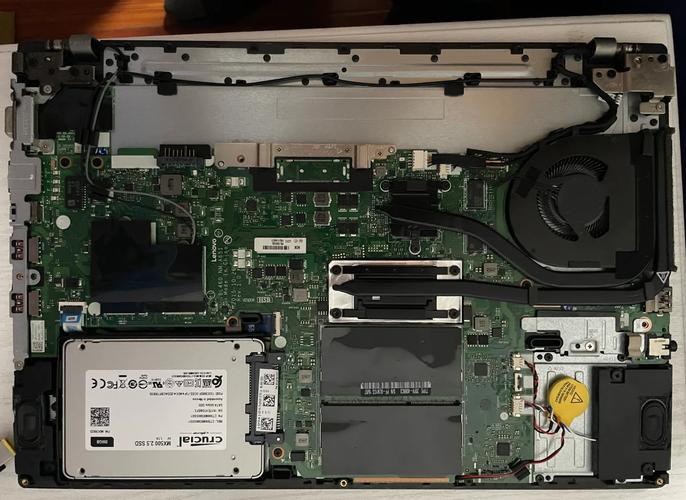

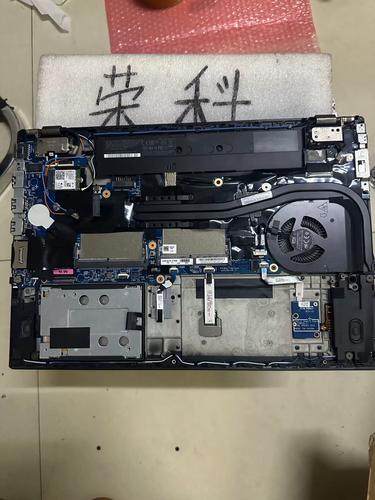

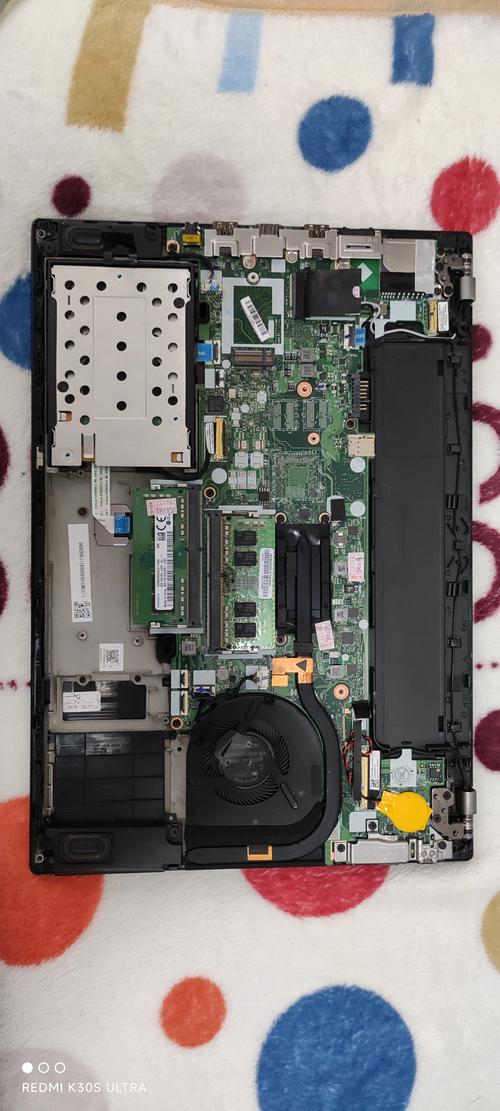

内部硬件已经完全暴露,你可以根据需要进行升级或清灰。

A. 升级内存

1. 拆除内存挡板： 在后盖打开后，你能看到内存仓，通常有一颗小的十字螺丝（PH1#）固定着挡板,拧下它即可取下。
2. 更换内存： 拔开内存两侧的卡扣，内存条会自动弹起，然后斜向上拔出即可，安装新内存时，以约45度角插入金手指，然后按下，直到卡扣“咔”一声自动扣紧。

B. 更换或加装固态硬盘 (M.2 SSD)

1. 找到M.2插槽： 内存仓下方就是M.2 SSD插槽，它被一颗小十字螺丝（PH1#）固定在一个小金属支架上。
2. 拆卸支架： 拧下这颗螺丝,轻轻将支架连同SSD一起拔出。
3. 更换SSD： 从支架上取下旧的SSD，将新的SSD按正确方向（缺口对齐）装回支架,然后重新插入插槽并拧紧螺丝。

C. 更换机械硬盘 (2.5寸 HDD) 或第二块SSD

如果你的T470是双硬盘型号（带有光驱位硬盘托架）。

1. 找到硬盘托架： 在后盖的另一侧（靠近屏幕转轴的一端），你会看到一个金属或塑料的2.5寸硬盘托架。
2. 拆卸托架： 它通常由2-4颗十字螺丝固定,拧下后即可将其抽出。
3. 更换硬盘： 拧下托架上的四角螺丝，取下硬盘，将新硬盘装回托架,然后重新装回电脑。

D. 清理风扇和散热模组

1. 断开所有排线： 在拆卸散热模组前，必须先断开所有连接到主板的排线，以免扯断。
   • 无线网卡天线： 找到两根细小的白色天线，它们通过一个金属扣固定,小心地向上拔起金属扣即可取下天线。
   • 触摸板排线： 触摸板排线通常有一个小塑料卡扣,向外轻轻拨开即可拔出。
   • 摄像头排线： 屏幕转轴附近,摄像头排线同样通过塑料卡扣固定。
2. 拆卸散热模组：
   • 散热风扇和热管通常作为一个整体固定在主板上,由几颗十字螺丝固定。
   • 按顺序拧下这些螺丝（通常会有长短之分，注意区分）,然后轻轻向上提起散热模组。
   • 小心地将散热模组从主板上取下,注意不要碰到其他元件。
3. 清灰： 使用软毛刷和吹气球（皮老虎）清理风扇扇叶、散热鳍片和旧硅脂。
4. 涂抹硅脂（如需更换）： 如果CPU和GPU与散热片接触的旧硅脂已经干裂，需要用无水酒精和棉签清理干净，然后在CPU/GPU核心上涂抹一层薄而均匀的新硅脂。
5. 安装回位： 按照拆卸相反的顺序装回散热模组，确保螺丝拧紧到位,以保证散热效果。

第四步：安装与还原

1. 检查与整理： 确保所有内部组件都已就位,所有排线都已正确连接。
2. 盖上后盖： 对准后盖和机身的卡口，轻轻按压，确保所有卡扣都“咔哒”一声扣紧。
3. 拧紧螺丝： 按照之前拆卸的顺序和位置，将所有螺丝（包括星形螺丝）拧回，注意不要拧得过紧,以免损坏塑料外壳。
4. 安装电池： 将电池对准卡槽，按下直到听到“咔”的锁定声，然后将锁定开关拨回“锁定”（Lock）位置。
5. 开机测试： 连接电源适配器，开机进入BIOS或操作系统,检查所有硬件是否正常工作。

⚠️ 重要注意事项

• 静电防护： 人体静电是电子元件的隐形杀手，在操作前，请触摸金属物体释放静电,最好佩戴防静电手环。
• 耐心与细心： 拆机过程切忌心急，遇到卡扣紧的情况，多尝试从不同角度用撬棒轻轻施力，不要用金属工具强行撬开,以免留下划痕或损坏卡扣。
• 螺丝分类： T470的螺丝型号和长度较多,分类存放是避免后续安装问题的最佳方法。
• 记录过程： 如果不确定，可以用手机拍照记录每一步的连接和螺丝位置,方便还原。
• 保修： 拆机会导致官方保修失效，如果你的电脑仍在保修期内,请谨慎操作或寻求官方售后。

祝您拆机顺利！
