ThinkPad E550拆机步骤有哪些？

⚠️ 重要提示与准备工作

1. 风险自负：拆机有风险，操作不当可能导致硬件损坏、功能失常或失去保修，本教程仅供参考,请根据自身情况谨慎操作。
2. 失去保修：自行拆机会使你的笔记本立即失去官方保修资格。
3. 断电与断开所有连接：在开始任何操作前，请务必将笔记本关机，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
4. 静电防护：人体静电可能精密电子元件造成致命损伤，请务必在接触主板前，触摸一下金属物体（如暖气片、未上漆的电脑机箱）以释放静电,最好佩戴防静电手环。
5. 准备工具：
   • 螺丝刀套装：需要包含十字螺丝刀（PH0, PH1, PH2）和 possibly 一把T5/T6梅花螺丝刀（用于拆下内存和硬盘后盖）。
   • 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳,避免划伤表面。
   • 收纳盒：用于分类存放不同大小和长度的螺丝,防止混淆。
6. 拍照记录：每拆卸一步，特别是断开排线前，都用手机拍照记录,这在你重新组装时会是巨大的帮助。
7. 耐心与细心：ThinkPad的设计通常比较精密，很多部件通过卡扣固定,切忌使用蛮力。

🛠️ ThinkPad E550 拆机步骤详解

第一步：准备工作与移除底壳大螺丝

1. 将笔记本翻转，D面（底面）朝上。
2. 用塑料撬棒或卡片小心地撬开电池仓的卡扣（通常位于电池一角）,然后取下电池。
3. 这是最关键的一步：仔细观察整个底壳，你会发现很多螺丝。在开始拧下任何螺丝之前，请务必先拧下并取下电池！
4. 用十字螺丝刀拧下底壳上的所有螺丝。注意：
   • E550的螺丝长短不一，颜色也可能不同（黑色和银色），强烈建议你按照位置将它们分开放置，特别是固定内存/硬盘后盖的螺丝通常比较短。
   • 有一个或两个螺丝可能隐藏在脚垫下面,需要用热风枪稍微加热脚垫或用小刀小心将其剥离才能取出。
   • 拧下所有螺丝后,不要急于取下后盖。

第二步：分离底壳

1. 从底壳的边缘开始，用塑料撬棒小心地插入外壳缝隙中，通常从光驱位、转轴处或标签下方开始比较容易。
2. 沿着缝隙慢慢滑动撬棒，你会听到“咔哒”声，这是卡扣被打开的声音。请务必耐心，不要用力过猛，以免卡扣断裂。
3. 用撬棒沿着整个边缘慢慢移动,直到所有卡扣都被解开。
4. 分离后盖时，可能会有排线连接着主板（例如状态指示灯排线），此时应停止,不要强行将后盖完全取下。

第三步：断开排线

在将底壳完全取下之前,你需要断开连接在D面和主板上的排线。

1. 找到排线接口：通常在主板靠近边缘或角落的位置,你会看到几根非常细小的扁平排线连接到一个小插座上。
2. 打开锁扣：排线插座上通常有一个小小的塑料锁扣，你需要用指甲或撬棒的尖端轻轻地将锁扣向上或向外拨起（不同设计方向不同），大约呈45-60度角即可。
3. 取出排线：锁扣打开后，排线就会变得松动，此时可以非常小心地用镊子或手指捏住排线的塑料头（千万不要拉扯排线本身！）,将其垂直向上拔出。
4. 拍照记录：在拔下排线前,一定要拍照！
5. 现在可以将整个底壳完全取下了。

第四步：访问内部组件

取下底壳后，你就可以看到笔记本的内部构造了,现在你可以进行以下操作：

A. 更换或加装内存条

1. 内存条通常被两两一组地固定在金属或塑料支架下。
2. 用手指向外掰开支架两端的卡扣,内存条会自动弹起一个角度。
3. 捏住内存条两端,以45度角拔出。
4. 安装新内存时，先将内存条金手指对准插槽，然后以45度角插入，轻轻按下,直到两端的卡扣自动扣住。

B. 更换或加装固态硬盘/机械硬盘

1. 找到硬盘仓，E550通常有一个2.5英寸硬盘位和一个M.2固态硬盘位（部分型号可能没有M.2位）。
2. 更换2.5英寸硬盘：
   • 拧下固定硬盘仓的螺丝。
   • 将硬盘连同其托架一起水平滑出。
   • 拧下托架上的螺丝，取出旧硬盘，换上新硬盘,然后反向装回。
3. 更换M.2 SSD：
   • 找到M.2插槽,它通常被一个小小的螺丝固定着。
   • 拧下这颗螺丝。
   • M.2 SSD会以一个很小的角度（约30度）插在插槽上，捏住SSD尾部,向上倾斜拔出即可。
   • 安装新SSD时，先以同样角度插入，然后轻轻向下按压，直到尾部孔位对准螺丝孔,拧上固定螺丝。

C. 清洁风扇和散热模组

1. 风扇：风扇通常被几个螺丝固定在散热模组的铜管上，拧下这些螺丝，就可以将风扇取下,用棉签和刷子清理扇叶和出风口。
2. 散热模组：
   • 拧下固定散热模组（包含铜管和散热鳍片）的螺丝,这些螺丝可能连接着多个支架。
   • 小心地拔掉连接CPU和GPU的供电排线（同样需要先拨开锁扣）。
   • 然后垂直向上取下整个散热模组。
   • 用高纯度酒精和纸巾/棉片清理CPU和GPU芯片顶部的旧硅脂,均匀涂抹上新的硅脂。
   • 按照相反的步骤装回散热模组，并确保所有螺丝都已拧紧,否则会导致散热不良。

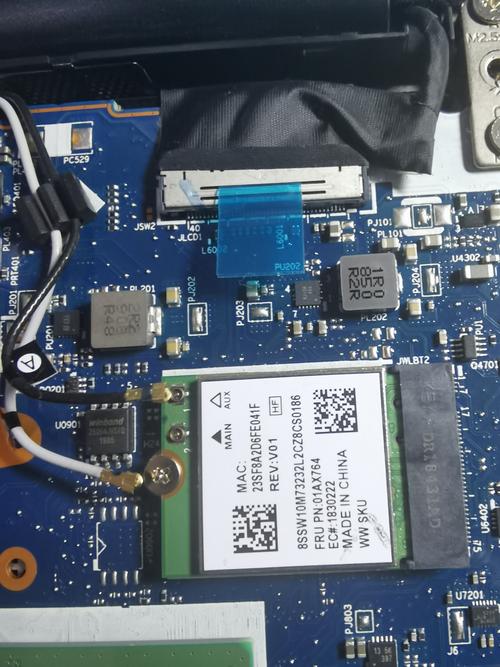

D. 更换无线网卡

1. 无线网卡通常被两颗小螺丝固定在无线网卡支架上。
2. 拧下螺丝,取下无线网卡。
3. 拔掉连接天线的两根细小的信号线（通常是白色和黑色的）。
4. 安装新网卡时，先将天线连接到新网卡上（记住哪根连主天线，哪根连副天线）,然后装回并拧紧螺丝。

🔄 第五步：重新组装

1. 反向操作：所有组件更换或清洁完毕后,按照拆卸的相反步骤进行组装。
2. 检查排线：在合上底壳前，确保所有内部排线都已正确连接并锁好,这是最容易出错的地方。
3. 对准卡扣：将底壳对齐，从一端开始，用手指轻轻按压，确保所有卡扣都“咔哒”一声扣合到位。
4. 拧回螺丝：按照之前分类的螺丝，将其拧回原来的位置。不要过度拧紧,以免损坏螺纹或外壳。
5. 装回电池：装回电池。

✅ 最后测试

1. 不要立即装回所有螺丝,先连接电源适配器。
2. 开机，进入BIOS（通常开机时按F1或Enter键），检查硬件信息（如内存容量、硬盘型号、CPU型号等）是否正确识别。
3. 进入操作系统，检查设备管理器中是否有未知设备，网络、声音等功能是否正常。
4. 确认一切正常后，关机,再拧回剩余的螺丝并装回底脚垫。

ThinkPad E550的内部结构相对规整，只要耐心、细心，并遵循“先拍照、后操作”的原则，拆机过程并不复杂，最需要小心的就是排线的连接和卡扣的分离,切忌使用蛮力。

希望这份详细的教程能帮助你成功完成ThinkPad E550的拆机！祝你操作顺利！
