ThinkPadr420拆机清灰

下面我将为你提供一份详尽的 ThinkPad R420 拆机清灰图文式教程,请务必在操作前仔细阅读。

【重要提醒：操作前必读】

1. 断开所有连接： 在开始之前，请务必将笔记本关机，拔掉电源适配器，并断开所有外接设备（如鼠标、U盘等）。
2. 释放静电： 人体静电可能损坏精密电子元件，请先触摸一下金属水管或暖气片等接地物体，释放静电,最好佩戴防静电手环。
3. 准备工具：
   • 螺丝刀： 你需要一个十字螺丝刀，R420 的螺丝大部分是十字的，但有几个是特殊的梅花螺丝，你需要一个梅花螺丝刀（通常为 T5 或 T6 规格）来拆卸它们，请务必准备好,否则会非常棘手。
   • 塑料撬棒/卡片： 用于分离塑料卡扣,避免划伤外壳。
   • 小刷子： 用于清理灰尘，最好是软毛刷（如画笔、化妆刷）。
   • 吹气球/皮老虎： 用于吹走难以刷掉的灰尘。
   • 吸尘器（可选）： 可以配合刷子使用,吸走扬起的灰尘。
   • 导热硅脂（可选）： 如果你计划更换CPU/GPU散热硅脂，请提前购买，R420 原装硅脂是干性的,更换后效果会好很多。
4. 拍照记录： 在拆卸每一颗螺丝或拔下每一个排线前，强烈建议用手机拍一张照片，这在你后续安装时能提供巨大帮助,避免装错或遗漏。
5. 螺丝分类： R420 的螺丝长短不一，功能不同，请将拆下的螺丝按位置和长度分开放置，并做好标记（键盘下螺丝、后盖螺丝等）,千万不要混在一起。

【第一步：准备工作与外壳拆卸】

1. 翻转笔记本， 将 D 面朝上。
2. 拆下电池： 找到电池的锁扣，向外滑动,然后向上抬起电池即可取下。
3. 拆下后盖螺丝：
   • 拧下所有可见的十字螺丝，注意，有几颗螺丝是梅花螺丝,它们通常位于内存仓附近和硬盘仓附近。
   • 关键点： 有些螺丝隐藏在标签或脚垫下面，仔细检查后盖，如果看到有圆形的标签或橡胶脚垫，可以用热风枪稍微加热（或用吹风机）软化胶水，然后用撬棒小心揭开,下面很可能藏着螺丝。
   • 关键点： R420 的后盖采用卡扣设计，拧下所有螺丝后，不要直接用力撬,否则会弄断卡扣。

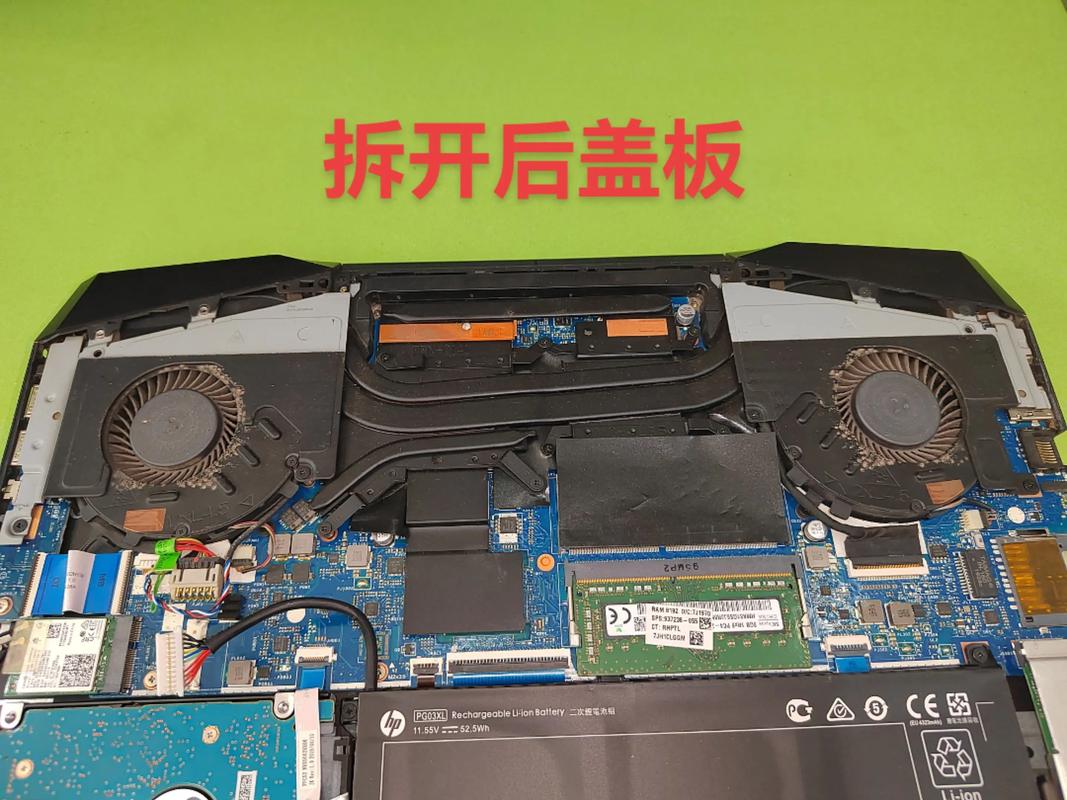

4. 分离后盖：
   • 从后盖的缝隙处（通常是内存仓或硬盘仓边缘）用塑料撬棒轻轻插入。
   • 沿着边缘慢慢滑动，依次分离卡扣，你可能会听到“咔哒”声,这是正常的。
   • 特别注意： 后盖靠近转轴和前端（掌托下方）的地方连接着排线，分离时要非常小心，动作要轻柔,直到整个后盖完全脱离。

【第二步：内部清灰操作】

你可以看到 R420 的内部结构了，清灰的重点是散热模块和风扇。

1. 断开排线和连接器（可选，但推荐）：

   • 为了方便操作和彻底清洁，建议断开连接到主板的排线,这些排线通常用一个小黑塑料卡扣固定。
   • 操作方法： 用指甲或撬棒轻轻向上抬起黑色卡扣，然后水平拔出排线线头，千万不要直接拽线！
   • 需要断开的排线通常包括：无线网卡天线、摄像头（如果有的话）、触摸板等。

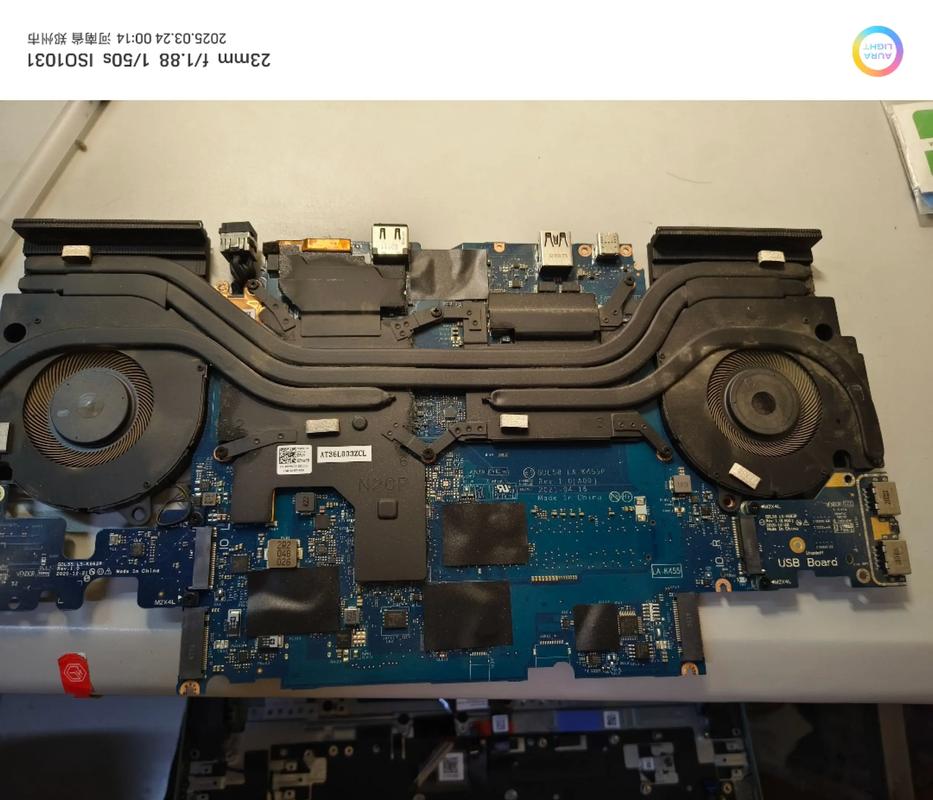

2. 拆卸散热模块：

   • 这是清灰最核心的一步，找到连接散热风扇的电源线,拔掉它。
   • 拧下固定散热器与CPU/GPU接触面的螺丝，这些螺丝通常是固定的，按照对角线顺序拧下,可以保证压力均匀。
   • 小心地将整个散热模块（包括散热片和风扇）垂直向上取下。注意： 模块下面还粘着CPU和GPU的核心,取下时不要碰到它们。

3. 清洁散热模块：


   （图片来源网络，侵删）
   • 清洁风扇： 用小刷子刷掉扇叶上的灰尘，然后用吹气球或吸尘器清理干净，如果灰尘顽固,可以用棉签蘸取少量酒精擦拭。
   • 清洁散热片： 散热片的鳍片非常密集，是灰尘的重灾区，用刷子仔细清理，然后用吹气球从里向外吹，将深处的灰尘吹出来，如果灰尘很多，可以考虑用压缩空气罐，但注意距离,不要损坏鳍片。

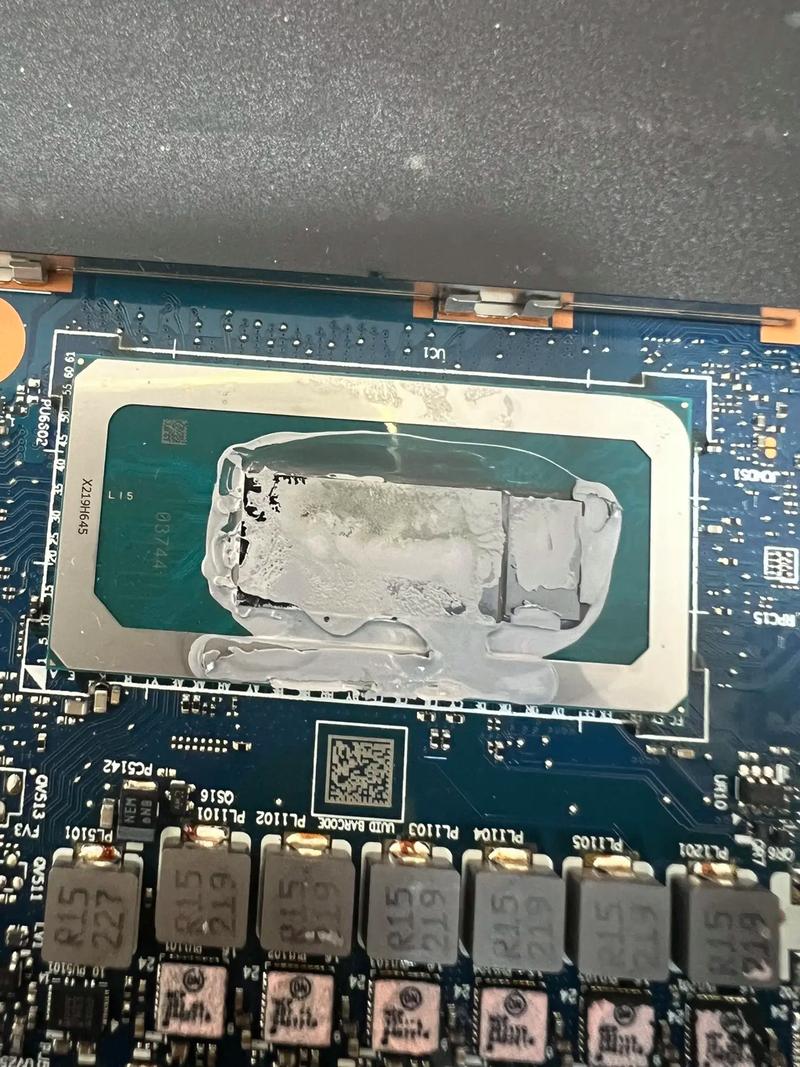

4. 清洁CPU/GPU核心和芯片：

   • 用刮刀或塑料卡片轻轻刮掉旧的、已经干硬的导热硅脂。
   • 用无绒布或棉签蘸取少量酒精，将CPU、GPU核心以及北桥/南桥芯片上的残留硅脂擦拭干净,直到表面光亮。
   • 更换导热硅脂（强烈推荐）：
     • 在CPU和GPU核心的中心点上,挤一小滴米粒大小的导热硅脂。
     • 将散热模块的底座对准CPU/GPU，轻轻按压并旋转一下,让硅脂均匀铺开。
     • 然后按照对角线顺序，将螺丝拧回。不要一次性拧死，要分几次逐步拧紧，以确保压力均匀,散热效果最好。

5. 清洁其他区域：

   用刷子和吹气球清理风扇进风口、主板上的灰尘、内存条和插槽的灰尘等。

【第三步：重新组装】

1. 安装散热模块： 将装好硅脂的散热模块对准CPU/GPU位置，轻轻放回,然后按照对角线顺序拧紧螺丝。
2. 连接排线： 将之前断开的排线按照照片的指示，对准插槽插回,然后压下黑色卡扣固定。
3. 安装后盖：
   • 将后盖对准机身的卡槽，轻轻按压，确保所有卡扣都“咔哒”一声归位。
   • 不要用蛮力，如果某个地方按不进去，说明卡扣没对齐,请重新调整。
4. 拧回所有螺丝： 将你分好类的螺丝一一拧回原位,特别是那些梅花螺丝。
5. 安装电池： 将电池卡回原位,锁好锁扣。

【第四步：最终测试】

1. 开机测试： 接上电源适配器，按下电源键开机,确保电脑能够正常进入系统。
2. 检查设备： 进入系统后，检查键盘、触摸板、无线网络、摄像头等功能是否正常。
3. 监控温度： 下载一个温度监控软件（如 HWMonitor、AIDA64 等），观察清灰后 CPU 和 GPU 的温度，你会发现,待机温度和满载温度都会有明显下降。
4. 享受成果： 你的 ThinkPad R420 应该运行得更凉爽、更安静了！

清灰过程虽然繁琐，但只要你细心、耐心，完全可以自己完成,祝你操作顺利！
