iPad Pro 10.5拆机内部有何不同？

iPad Pro 10.5 英寸的型号编号为 A1709，发布于2025年，它的内部结构紧凑，采用了层压式屏幕，但电池与屏幕贴合紧密,更换难度较高。

重要提醒：拆机风险

在开始之前,请务必了解：

1. 失去官方保修：任何自行拆机行为都会立即使您的设备失去官方保修资格。
2. 损坏风险高：iPad Pro 10.5 的内部排线非常脆弱，特别是屏幕和主板之间的排线，操作不当极易导致屏幕、主板或其他组件永久性损坏。
3. 需要专业工具：您需要一套精密的拆机工具，包括但不限于吸盘、撬棒、螺丝刀和热风枪/加热台。
4. 静电防护：人体静电可能损坏精密电子元件,建议佩戴防静电手环。

第一部分：拆机工具准备

• P5/P2 五角螺丝刀：用于拆卸底部和侧面的特殊五角螺丝。
• 吸盘：用于分离屏幕。
• 塑料撬棒/薄卡片：用于分离屏幕边框,避免划伤。
• 热风枪或加热台：这是关键工具，屏幕与边框之间使用强力胶粘合,必须加热软化后才能安全分离。
• 镊子：用于夹取小螺丝和排线。
• 吸尘器/毛刷：用于清理内部灰尘。
• 防静电手环：保护内部元件。

第二部分：iPad Pro 10.5 拆机图文步骤

步骤 1：准备工作与加热

1. 关机并断电：确保设备完全关机。
2. 移除SIM卡托：在iPad侧面的卡槽处,用取卡针将SIM卡托弹出。
3. 加热屏幕边缘：使用热风枪（调至中低温度，约150-200°C）或加热台，均匀地对屏幕四周（特别是屏幕与金属边框的接缝处）加热约1-2分钟，目的是融化屏幕边框的密封胶，可以用手背或温度计测试,确保不烫手。

步骤 2：分离屏幕

1. 使用吸盘：将吸盘牢固地吸附在屏幕左下角或右下角,尽量靠近边框。
2. 配合撬棒：一手拉住吸盘，另一手用塑料撬棒从已加热的缝隙处轻轻插入,缓慢地向上撬开屏幕。
3. 逐步分离：沿屏幕边缘慢慢移动吸盘和撬棒，一圈一圈地分离屏幕。切勿用力过猛，否则会拉断屏幕背面的排线，当屏幕打开到约90度角时，小心地将其放在桌面上，注意不要过度弯曲,以免损坏排线。

步骤 3：断开屏幕排线

这是最需要小心的步骤,屏幕通过几根非常脆弱的排线连接到主板上。

1. 找到排线插槽：在屏幕背面的左下角,你会看到连接到主板的排线。
2. 打开排线锁扣：用镊子轻轻拨开排线插槽上的小黑色塑料锁扣。注意方向,通常是向上或向外拨。
3. 拔出排线：用镊子夹住排线的塑料部分，垂直于插槽拔出。绝对不要直接拉扯排线本身！
4. 重复操作：断开所有连接屏幕的排线（通常有2-3根）。

步骤 4：拆卸电池（最困难的部分）

iPad Pro 10.5 的电池是粘贴在背板上的，并且与屏幕排线位置很近,极易损坏。

1. 移除主板螺丝：断开屏幕排线后，你会看到主板，用P5螺丝刀卸下固定主板的几颗螺丝。注意螺丝长短不同，必须分开放置！
2. 断开电池排线：在主板下方，你会看到连接电池的排线，同样，先打开锁扣,然后垂直拔出。
3. 加热并移除电池：
   • 使用热风枪或加热台，对电池背面进行加热,使其背面的粘胶软化。
   • 用塑料撬棒或薄塑料片，从电池边缘开始，一点点地撬起，可以配合一些棉签或专用胶带,增加摩擦力。
   • 这个过程需要极大的耐心，因为电池面积大，粘合力强，用力不当会导致电池鼓包或撕裂,非常危险。

步骤 5：移除其他组件

1. 取出主板：卸下主板后,将其小心地取出来。

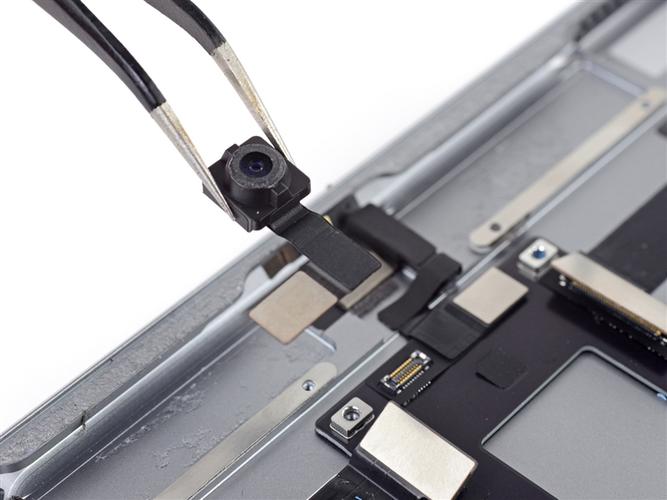

2. 取出摄像头、扬声器等：主板移除后，剩下的摄像头模组、扬声器、天线等组件就可以轻松地取下了,它们通常也是通过螺丝或卡扣固定的。

第三部分：iPad Pro 10.5 内部结构图解

以下是官方渲染图和第三方拆解机构（如 iFixit）提供的内部结构图,可以帮助您更直观地了解布局。

内部组件布局说明：

• 层压式显示屏：屏幕、触控层和玻璃是粘合在一起的,这也是为什么它看起来如此通透。

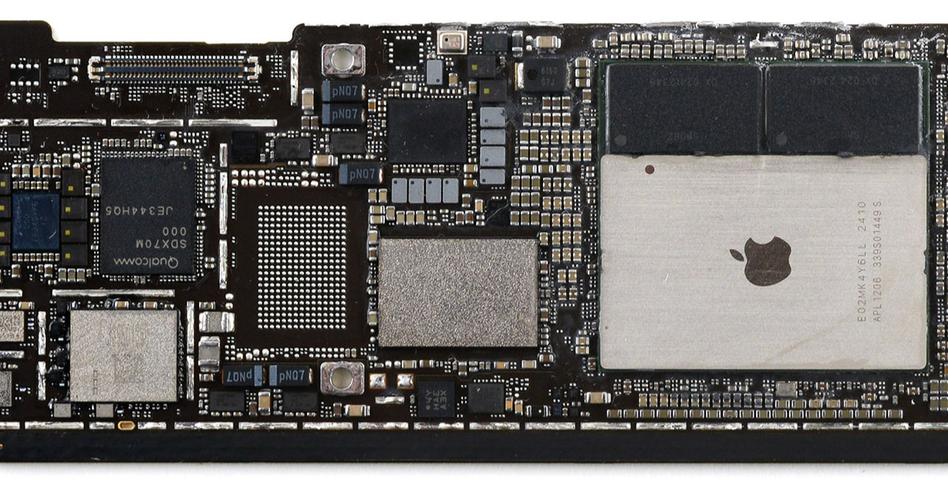

• A10X Fusion 芯片：位于设备中央,性能强大。
• 四扬声器系统：分布在四个角落,提供出色的立体声效果。
• 电池：容量约 7308 mAh，形状不规则,覆盖了设备大部分背面。
• 摄像头模组：后置1200万像素广角摄像头,支持光学防抖。

第四部分：拆机常见问题与注意事项

• 问题：屏幕打不开，或者打开后显示黑屏/白屏。

  • 原因：加热不充分导致密封胶过硬,暴力撬开拉断了屏幕排线。
  • 解决：重新加热，并用更薄的撬棒,动作要轻柔。

• 问题：无法取下电池。

  • 原因：粘胶太牢固,或者没有加热到位。
  • 解决：持续、均匀地加热，使用塑料撬棒和专用胶带，一点一点地“剥”下来。千万不要用金属工具,会划伤背板。

• 问题：螺丝拧花或滑丝。

  • 原因：使用了不匹配的螺丝刀,或者用力过猛。
  • 解决：确保使用尺寸精确的P5/P2螺丝刀，垂直用力，如果已经滑丝,可能需要使用专门的螺丝取出器。

• 问题：装回去后屏幕有气泡或进灰。

  • 原因：屏幕边缘的密封胶没有重新粘合好,或者环境不干净。
  • 解决：重新安装屏幕前，确保屏幕边框和机身都清洁无尘，重新合上屏幕后，用指腹或专用压屏工具沿边缘按压,确保密封胶充分接触。

iPad Pro 10.5 的拆机难度属于 较高 级别，尤其是屏幕分离和电池移除这两个步骤，如果您没有相关的拆机经验，强烈建议将设备交给专业的维修店进行操作,以避免造成不可逆的损坏。

如果您只是想了解内部构造，以上图文和结构图已经足够清晰，如果您真的需要动手，请务必三思,并做好万全的准备。
