⚠️ 重要提示：拆机前必读
- 风险自负：拆机会失去官方保修，并且有损坏硬件的风险,请确保您了解可能发生的后果。
- 断电断电断电：在开始前，请务必完全关闭电脑，拔掉电源适配器，并移除电池，对于E560,电池通常可以轻松拆卸。
- 防静电：人体静电可能损坏精密的电子元件，建议在接触主板前，触摸一下金属物体以释放静电,或者佩戴防静电手环。
- 工具准备：准备一套合适的螺丝刀，通常需要PH0和PH1的十字螺丝刀，可能还需要塑料撬棒（或信用卡）来拆卸卡扣。
- 拍照记录：每拆卸一步，特别是断开排线和拆卸螺丝时，用手机拍照记录,这会在你重新安装时提供巨大帮助。
- 螺丝管理：E560的螺丝长度和规格可能不同，请务必将它们分门别类地放在不同的容器里,避免装错或遗漏。
🔧 准备工作
- 工具：
- PH0 和 PH1 十字螺丝刀
- 塑料撬棒/薄卡片
- 防静电手环（推荐）
- 磁性托盘或多个小容器（用于分类螺丝）
- 操作环境：一个光线充足、干净、平整的桌面。
📖 ThinkPad E560 拆机步骤详解
第一步：准备工作与移除电池
- 将笔记本电脑翻过来，D面（底面）朝上。
- 找到电池的锁扣,通常会有两个滑动开关。
- 同时将两个滑动开关拨到“解锁”位置。
- 电池会自动弹起一些，然后抓住电池的边缘,将其从卡槽中拔出。
第二步：拆下后盖（底壳）
- 翻到D面，你会看到后盖上有很多螺丝。注意：有几颗螺丝特别长，它们用于固定硬盘支架或光驱位,需要特别留意。
- 使用PH0或PH1螺丝刀，将所有螺丝全部拧下,建议将不同位置的螺丝分开放置。
- 后盖与机身是通过塑料卡扣固定的，用塑料撬棒从后盖的缝隙处轻轻撬开，从四周向中心慢慢推进,直到所有卡扣都被解开。
- 轻轻撬开后盖,然后向上滑动将其取下。
第三步：移除散热模组
- 后盖移除后，你首先看到的就是散热模组（风扇、散热片和热管）。
- 拔掉风扇的电源线，它通常是一个白色或黑色的插头,连接在主板上。
- 拧下固定散热模组的螺丝（通常是2-4颗）。
- 轻轻提起散热模组。注意：散热模组与CPU和GPU之间有导热硅脂粘合，不要强行垂直拔起，应该左右或前后轻轻晃动,使其与芯片分离。
- 取下散热模组后，可以顺便清理风扇和散热片上的灰尘,并检查是否需要更换导热硅脂。
第四步：断开所有排线
在拆卸主板之前，需要断开所有连接到主板的排线，这步非常关键,也是最容易出错的地方。

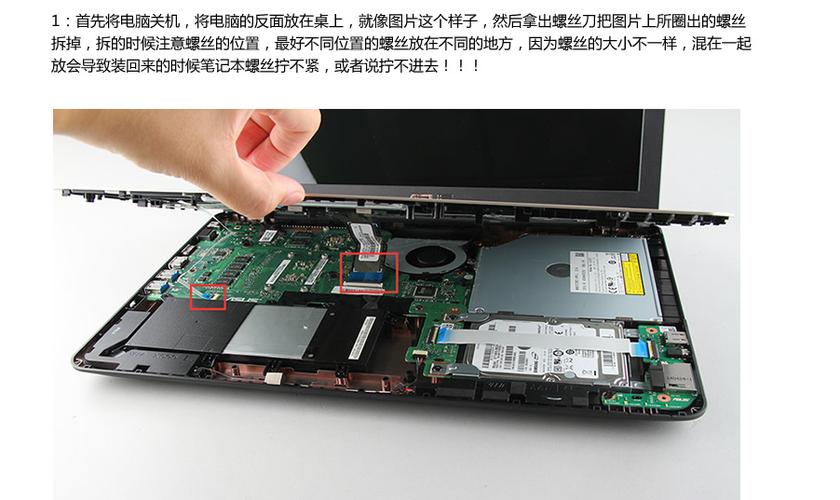

（图片来源网络，侵删）
- 屏幕排线：连接在屏幕转轴处，需要小心地打开转轴盖板，然后用撬棒轻轻抬起排线锁扣,即可拔出排线。
- 触摸板排线：位于掌托下方，通常是扁平的柔性排线，找到连接器，轻轻向上抬起锁扣,然后拔出排线。
- 电源按钮/状态灯排线：通常连接在主板靠近转轴的一侧，方法同上,抬起锁扣拔出。
- USB/读卡器等扩展排线：如果有的话,也按照同样的方式断开。
⚠️ 警告：请务必确认所有排线都已断开,否则强行拉出主板会损坏排线。
第五步：移除主板
- 所有排线和散热模组都已移除后,只剩下固定主板的螺丝。
- 仔细拧下所有固定主板的螺丝。再次注意螺丝长度。
- 主板与机壳之间还有一些塑料卡扣，轻轻晃动主板,使其与机壳分离。
- 将主板从机箱中水平地滑出。
第六步：拆解其他组件（可选）
取下主板后,你就可以访问和更换其他硬件了。
- 内存：内存条位于主板上，两侧有金属卡扣，向外掰开卡扣，内存条会自动弹起,即可取出。

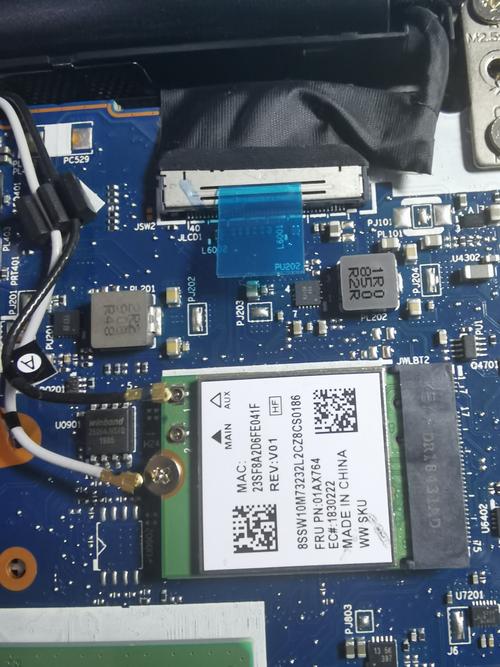

- 无线网卡：无线网卡通常通过一个或两个小螺丝固定，并且有一根天线线需要拔出，拧下螺丝，拔出天线,即可取下网卡。
- 硬盘：
- 如果是2.5英寸机械硬盘，它会固定在一个金属支架上，拧下支架的螺丝,即可取出硬盘。
- 如果是M.2固态硬盘，它会直接插在主板的插槽上，找到插槽两端的螺丝，拧下后，固态硬盘会自动弹起,然后即可拔出。
- CMOS电池：位于主板下方，是一个银色的圆形纽扣电池，通常有一个小卡扣固定,拨开卡扣即可取出。
🔄 重新安装指南
安装过程与拆卸过程完全相反。
- 先装小件：先将内存、无线网卡、硬盘等小部件安装到主板上。
- 再装主板：将主板对准位置，轻轻滑入机箱，确保所有接口和卡扣都到位,然后拧紧所有螺丝。
- 接排线：按照之前拍照的顺序，依次连接所有排线（触摸板、屏幕、电源按钮等）。务必确认排线插到底，并且锁扣已经扣好。
- 装散热模组：在CPU和GPU核心上均匀涂抹新的导热硅脂（如果更换了的话），然后将散热模组放回原位,拧紧螺丝。
- 装后盖：对准卡扣，从后向前滑动，确保卡扣全部扣紧,然后拧上所有螺丝。
- 装电池：将电池卡入卡槽,然后锁上锁扣。
- 最后测试：连接电源适配器，开机测试,确保一切正常。
希望这份详细的图解指南能帮助您顺利完成ThinkPad E560的拆机工作！祝您好运！

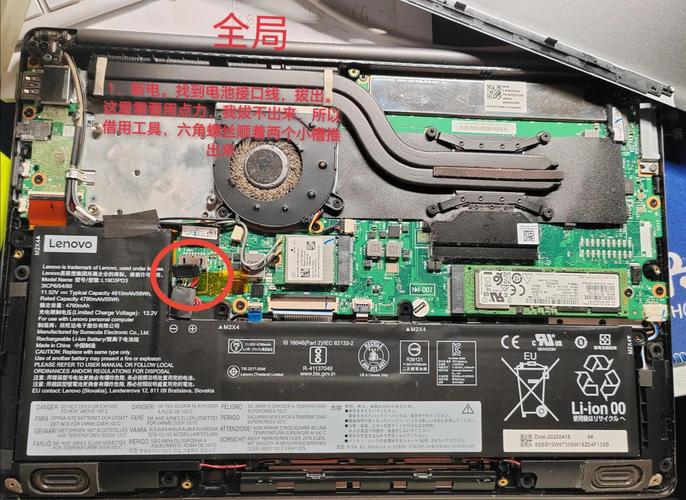

（图片来源网络，侵删）
