ideapad flex14拆机后内部有何设计亮点？

在开始之前，请务必阅读以下重要提示：

1. 风险提示： 拆机有损坏设备的风险，如果你不熟悉电子设备维修，请谨慎操作，强行拆解可能导致外壳卡扣断裂、排线损坏、屏幕或主板报废。
2. 保修失效： 拆机会使你的笔记本电脑立即失去官方保修资格。
3. 断电操作： 务必在完全断电（拔掉电源适配器）并关机的情况下进行操作。
4. 防静电： 建议佩戴防静电手环，或在操作前触摸金属物体释放静电，避免静电损坏精密电子元件。
5. 准备工具： 准备好合适的工具，避免使用不合适的工具导致螺丝滑丝或外壳划伤。
6. 记录顺序： 拆下的螺丝、排线、部件请按顺序放好，并拍照记录，方便回装。

第一部分：准备工作

所需工具

1. 精密螺丝刀套装： 你需要以下几种规格的螺丝刀头：
   • PH00 (十字)： 用于拆大部分外壳螺丝。
   • PH000 (迷你十字)： 用于拆一些更小的螺丝，如内存条、Wi-Fi 模块上的螺丝。
   • P5/P6 (五角星形)： 用于拆屏幕转轴处的特殊螺丝（部分型号）。
2. 塑料撬棒/塑料卡片： 用于撬开外壳卡扣，避免划伤塑料或金属外壳，旧银行卡、吉他拨片都可以。
3. 镊子： 用于夹取小螺丝或操作排线。
4. 吸盘（可选但推荐）： 对于屏幕部分，吸盘可以更安全地撬起屏幕边框。
5. 防静电手环（推荐）： 保护你的电脑和你自己。
6. 容器： 分类存放不同规格的螺丝。

第二部分：拆机步骤

步骤 1：准备工作台和笔记本

1. 关闭电脑,拔掉所有连接线（电源、鼠标、USB设备等）。
2. 将笔记本翻过来,电池朝上，将笔记本放置在柔软、干净、光线充足的桌面上。

步骤 2：移除底部后盖

IdeaPad Flex 14 的后盖通常是塑料的，通过大量的塑料卡扣固定。

1. 拧下所有螺丝：

   • 将笔记本翻过来,电池朝上。
   • 用 PH00 螺丝刀拧下后壳上所有的螺丝。注意观察：
     • 螺丝长度可能不同,一定要分开放置！ 通常长螺丝用于固定主板，短螺丝用于固定键盘支架或硬盘托架。
     • 有些螺丝被脚垫或标签覆盖,需要用撬棒先揭开脚垫或标签才能看到，脚垫通常是粘性的，小心揭下即可，后续可以用双面粘回去。
     • 内存仓盖板上的螺丝通常很短,且下方就是内存条，拧下后即可直接更换内存。

2. 撬开后盖：

   • 所有螺丝拧下后,后盖就只剩卡扣了。
   • 从后盖边缘（通常是靠近转轴或接口处）开始，用塑料撬棒轻轻插入外壳缝隙。
   • 沿着边缘缓慢、均匀地用力，听到“咔哒”声表示卡扣被撬开。切忌在一个地方用力过猛！
   • 撬开一部分后,可以用手指或撬棒沿着边缘继续滑动，直到所有卡扣都被解开。
   • 小心： 后盖下方连接着电源按钮排线（部分型号），在完全分离后盖前，要确保排线已经断开，通常排线是通过一个小的塑料卡扣固定的，用指甲或镊子轻轻向上挑起卡扣，即可拔出排线头。

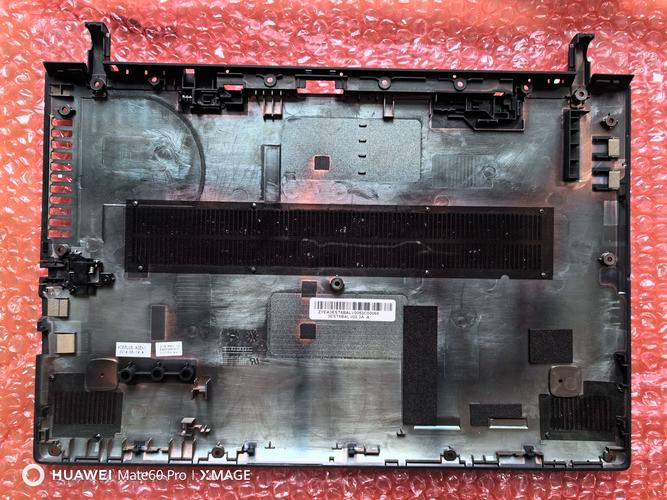

3. 取下后盖：


   （图片来源网络，侵删）

   现在后盖应该可以自由取下了,将它放在一边。

步骤 3：断开内部排线和移除组件

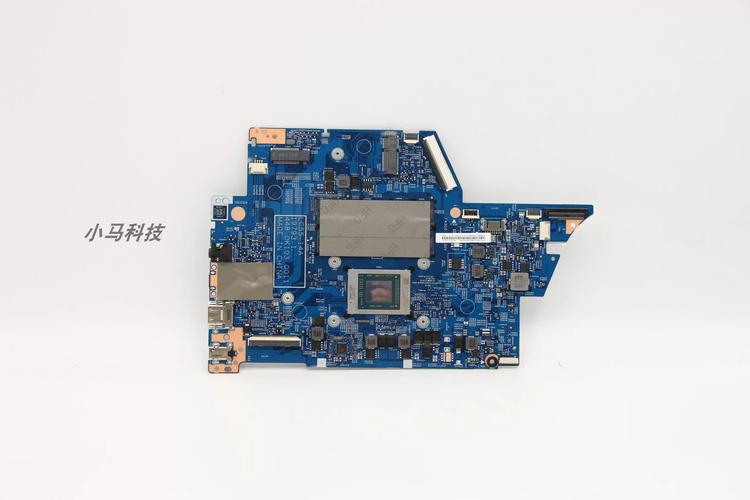

现在你可以看到笔记本的内部了,包括主板、风扇、内存、硬盘等。

1. 断开电池连接（重要！）：

   • 在主板上找到电池排线,它通常是一个扁平的、白色的塑料插头，连接到主板上的一个插座上。
   • 轻轻捏住插头上的小卡扣（通常是两侧或中间），然后垂直向上拔出排线。千万不要直接拉扯排线线身！
   • 先断开电池可以防止在后续操作中意外短路损坏主板。

2. 移除 Wi-Fi 模块（如果需要）：


   （图片来源网络，侵删）
   • 找到天线（通常是两根细长的、带金属头的线）。
   • 天线通过金属卡片固定在天线座上,用镊子将卡片向笔记本外侧拨动，天线就会松开。
   • 拧下固定 Wi-Fi 模块的螺丝（通常是 PH000），然后以 30-45 度角拔出 Wi-Fi 模块。

3. 移除内存条（如果需要）：

   • 内存条两端的金属卡扣会自动弹起。
   • 以约 45 度角拔出内存条。

4. 移除硬盘/SSD（如果需要）：

   • 找到你的 M.2 SSD 或 2.5英寸硬盘。
   • 对于 M.2 SSD：通常只需拧下固定它的一个小螺丝，SSD 就会以一个角度弹起，然后拔出。
   • 对于 2.5英寸硬盘：需要先拔掉 SATA 数据线和电源线（通常是插在硬盘上的一个小插头），然后拧下固定硬盘的螺丝，将硬盘从托架中取出。

步骤 4：移除键盘和触摸板（此步骤是为了拆风扇或清灰，如果只清灰可跳过）

这是最复杂的一步,因为键盘和触摸板通过排线连接到主板上。

1. 移除键盘支架：

   键盘下方通常有一个金属支架,用 PH00 螺丝固定，拧下它。

2. 断开键盘排线：

   • 键盘排线连接在主板靠近屏幕转轴的位置。
   • 轻轻挑起排线插头上的小卡扣,然后垂直拔出排线，同样，不要拉扯线身。

3. 断开触摸板排线：

   • 触摸板排线通常连接在主板主区域。
   • 用同样的方法,挑起卡扣，拔出排线。

4. 取下键盘和触摸板总成：

   现在键盘和触摸板应该可以整体取下了,它仍然被几根细小的数据线连接着，但通常这些线比较长，可以把它翻到一边，为后续操作腾出空间。

步骤 5：移除散热模组（清灰或更换硅脂）

现在你可以看到风扇和散热铜管了。

1. 拧下散热模组的螺丝：

   • 散热模组通常由 2-4 个螺丝固定，并且这些螺丝可能长短不一。
   • 记住螺丝的位置！ 有些螺丝是穿过主板固定散热片的，拧下后要先取下散热片，再拧主板上的螺丝，建议对角线顺序拧下螺丝，以释放均匀的压力。
   • 有些螺丝下面有垫片,也要一并取下。

2. 取下散热模组：

   拧下所有螺丝后,散热模组应该可以轻松取下，如果取不下来，可能是被旧硅脂粘住了，可以轻轻左右晃动一下，不要强行拔出，以免损坏铜管或焊点。

3. 清洁和更换硅脂：

   • 用高纯度酒精和无尘布清洁 CPU 和 GPU 核心以及散热片底部的旧硅脂。
   • 在 CPU 和 GPU 核心中央挤上少量（米粒大小即可）新的硅脂。
   • 将散热模组平稳地放回原位,确保铜管完全贴合芯片。
   • 按照之前记录的顺序和位置,拧回散热模组的螺丝，同样，对角线顺序拧紧。

第三部分：重新组装

组装过程是拆机的逆过程,请务必小心，并参考你之前拍摄的照片。

1. 安装散热模组： 确保位置正确，螺丝按原样拧回。
2. 连接键盘和触摸板排线： 确保排线完全插入插槽，然后锁紧卡扣。
3. 安装键盘支架： 拧回螺丝。
4. 安装内存/硬盘/Wi-Fi 模块： 确保它们完全插入插槽并固定好。
5. 连接电池排线： 这是最后一步，确保排线插紧。
6. 合上后盖：
   • 对准后盖和机身的卡口,先从转轴处开始按压，听到“咔哒”声表示卡扣扣合。
   • 然后沿着边缘依次按压,确保所有卡扣都扣紧。
   • 注意： 不要忘记电源按钮的排线（如果之前断开了）。
7. 拧回所有螺丝： 将之前分类好的螺丝拧回对应的位置。
8. 测试：
   • 先不要急着装回所有脚垫和贴纸。
   • 连接电源适配器,开机进入 BIOS 检查硬件是否正常识别。
   • 进入操作系统,检查风扇是否正常转动，所有接口是否可用。
   • 确认一切正常后,再关机，贴回脚垫和标签。

总结与注意事项

• 耐心是关键： 拆机是一个需要耐心的过程，不要急躁。
• 记录一切： 拍照和分类螺丝能避免你回装时出错。
• 力道要轻： 塑料卡扣非常脆弱，用力过猛会导致永久性损坏。
• 排线脆弱： 排线很细，拔插时要捏住插头，而不是线身。
• 硅脂适量： 涂抹过多的硅脂会影响散热效果。

希望这份详细的教程能帮助你成功完成 IdeaPad Flex 14 的拆机！如果你在某个步骤遇到困难，可以先停下来，在网上搜索对应型号的拆机视频，视频演示通常比图文更直观。
