第一部分：准备工作与注意事项
在开始拆机之前，请务必做好以下准备,这能确保过程顺利并保护你的设备和自身安全。
（图片来源网络，侵删）
工具准备：
- 十字螺丝刀 (PH0)： 这是 E7240 最常用的螺丝刀型号，最好是磁性的,方便操作小螺丝。
- 塑料撬棒/薄卡片： 用于分离塑料卡扣,避免划伤外壳。
- 防静电手环 (推荐)： 防止静电损坏内部精密的电子元件。
- 工作台和软布： 在干净、平整的软布上进行操作,防止零件滑落或刮花。
- 收纳盒 (推荐)： 用于分类存放拆下的螺丝，因为不同位置的螺丝长度不同,混装会导致装回时出现问题。
注意事项：
- 断电并断开所有连接： 完全关机，并拔掉电源适配器、所有外接设备（USB设备、网线等）。
- 取出电池： 这是拆机前最重要的一步，E7240 的电池是内置的,需要先拆掉后盖才能取下。
- 耐心和细心： 笔记本内部有很多卡扣和排线，切勿使用蛮力，遇到卡住的地方，先观察,再用撬棒轻轻试探。
- 拍照记录： 在拆下排线或复杂组件前，用手机拍下照片,方便后续安装时参考。
第二部分：详细拆机步骤

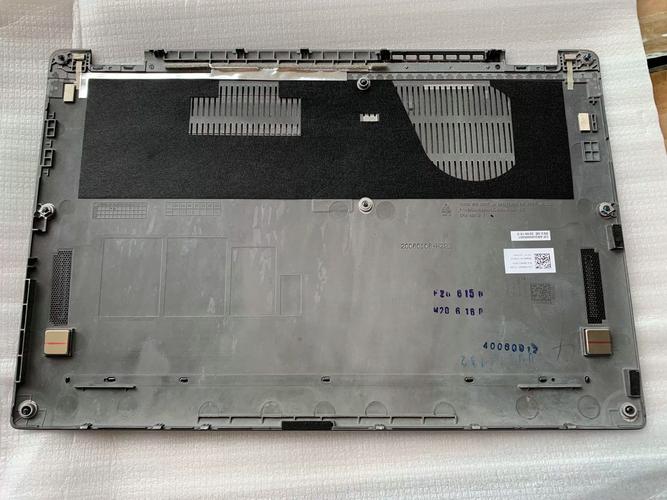

步骤 1: 取下底盖
- 将笔记本翻过来,正面朝上。
- 你会看到背部的所有螺丝。注意观察，螺丝的长度和颜色可能不同,最好按位置分类存放。
- 使用十字螺丝刀，拧下所有背部的螺丝，通常包括：
- 内存仓盖板上的 2 颗螺丝。
- 硬盘仓盖板上的 2 颗螺丝。
- 主散热风扇区域的 1-2 颗螺丝。
- 剩下的分布在四周的螺丝。
- 拧下所有螺丝后,将笔记本翻回背面。
- 用塑料撬棒从散热风扇出风口或标签纸的边缘开始，小心地撬开底盖，底盖是通过许多塑料卡扣固定的，你需要沿着边缘慢慢滑动撬棒,逐一解开卡扣。
- 取下底盖，此时你已经看到了笔记本的内部“内脏”。
步骤 2: 取下内置电池 (非常重要！)
（图片来源网络，侵删）
- 找到电池连接器，它通常位于主板的右下角，由一根宽的、白色的排线连接到电池上。
- 轻轻地将电池排线插座的黑色卡扣向上抬起（约 45-90 度）,排线就会自动松动。
- 小心地拔出排线，然后取下电池。取下电池后，主板就完全断电了，后续操作可以更加放心。
步骤 3: 断开所有排线和连接器
为了完全取下键盘和上盖，你需要断开所有连接,建议先取下键盘。
-
断开触摸板排线：
- 在主板上找到触摸板的排线接口（通常在键盘下方，靠近转轴处）。
- 同样，向上抬起黑色的卡扣,然后轻轻拔出排线。
-
断开键盘排线：
（图片来源网络，侵删）- 键盘排线通常被一个金属或塑料的卡扣压住，你需要先取下这个卡扣（可能需要用指甲或撬棒小心撬起）。
- 取下卡扣后，向上抬起键盘排线插座的卡扣,然后拔出排线。
-
断开无线网卡天线：
- 无线网卡天线通常有两根，白色的和黑色的,连接在无线网卡的两个小金属柱上。
- 直接将天线套管从金属柱上垂直拔下即可,不要拉扯线缆。
-
断开屏幕排线 (可选，如需更换屏幕或清洁风扇)：
- 如果你需要进一步拆卸，需要将屏幕翻过来,打开屏幕上方的黑色胶带。
- 你会看到一根或两根连接到屏幕的排线，同样,通过抬起卡扣来拔出它们。

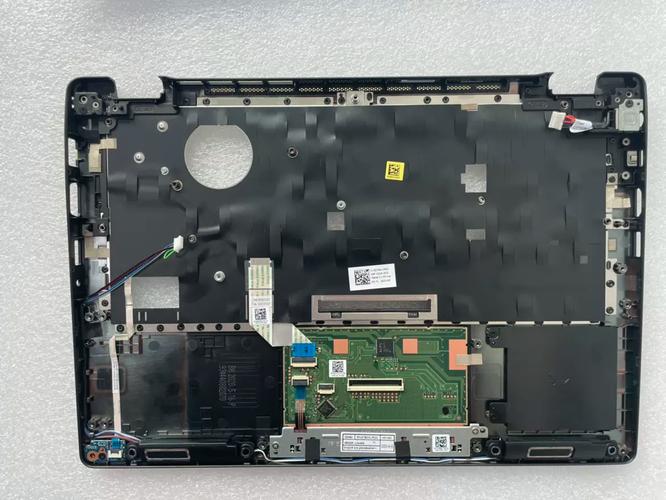

步骤 4: 取下键盘和上盖
- 断开所有排线后,将笔记本翻回正面。
- 用薄卡片或撬棒，从键盘边缘（特别是靠近屏幕转轴的地方）小心地撬开键盘上方的塑料边框。
- 取下键盘边框后，键盘就会被释放，轻轻抬起键盘，并将其翻转到触摸板一侧，注意不要过度弯曲，以免损坏排线。
- 你可以看到整个上盖是通过几颗螺丝固定在机身框架上的,拧下这些螺丝。
- 用撬棒沿着上盖边缘慢慢滑动，解开剩余的卡扣,然后整个上盖就可以取下来了。
步骤 5: 取下散热模块和风扇
- 你会看到一个覆盖在CPU和GPU上的铜质散热片,连接着一根热管。
- 先拧下固定散热风扇的螺丝。
- 然后拧下固定散热片底座的螺丝。
- 小心地取下整个散热模块，通常它会和CPU/GPU粘得比较紧,可以稍微左右晃动一下再取下。
- 注意： 在取下散热模块前，最好拍一张照片，记住散热膏的涂抹位置和方向,方便后续安装。
第三部分：内部组件介绍与更换指南
现在你已经完全拆开了 E7240,可以清晰地看到内部组件：
- 内存： 位于底部内存仓盖板下，通常是 DDR3L 低压内存，支持升级，更换时只需拨开两侧卡扣,内存条会自动弹起。
- 硬盘/固态硬盘： 位于底部硬盘仓盖板下，支持 2.5英寸 SATA 硬盘或 mSATA 固态硬盘，更换时拔掉数据线和电源线,拧下固定螺丝即可抽出。
- 无线网卡： 通常是一个 mini-PCIe 接口的卡片，拔掉天线后,拧下一颗螺丝即可抽出。
- CMOS 电池 (主板纽扣电池)： 用于保存 BIOS 设置和时间，更换时，找到主板上一个银色的圆形纽扣电池,用撬棒轻轻撬开固定卡扣即可取出。
- BIOS 芯片： 如果需要刷写 BIOS，需要找到这块芯片（通常是 8-pin 的方形芯片）。
第四部分：清洁与重新组装
清洁：
- 散热模块： 用高纯度异丙醇和无尘布，彻底擦掉 CPU/GPU 和散热片上旧的硅脂，待其完全挥发后，在 CPU/GPU 核心中央挤米粒大小的新硅脂,装回散热模块并均匀压紧。
- 风扇： 用棉签或小刷子清理风扇叶片和出风口处的灰尘。
- 风扇轴承： 如果风扇噪音大，可以滴入一两滴精密润滑油（如缝纫机油）到风扇中心轴处。
重新组装：
组装过程与拆机过程完全相反。
- 清洁并安装新组件（如新硬盘、内存、CPU等）。
- 安装散热模块，确保拧紧所有螺丝,以保证良好的导热。
- 连接所有排线：这是最关键的一步！仔细对照之前拍的照片，确保排线完全插入，并且卡扣已经扣紧到位，触摸板和键盘的排线非常脆弱,请务必小心。
- 安装键盘和上盖：确保所有卡扣都正确对位并扣合,然后拧上固定螺丝。
- 安装电池：将电池放入并连接好排线。
- 安装底盖：从一端开始，轻轻按压，确保所有卡扣都“咔哒”一声扣合到位,然后再拧上所有螺丝。
- 最后测试： 不要急着装回所有螺丝，先连接电源适配器，开机测试一下是否能正常进入系统、键盘触摸板是否工作正常，确认无误后,再关机并拧上剩余的螺丝。
至此，你的 Dell Latitude E7240 拆机、清洁或升级工作就全部完成了,祝你操作顺利！
