以下是一份详细的 VGN-TX 系列拆机图解步骤指南,不同具体型号(如 TXN、TXN/BP、TXN17P/BP 等)的细节可能略有不同,但整体框架和思路是相通的。

sony vgn tx 拆机图解
(图片来源网络,侵删)

准备工作

  1. 工具:

    • 小型十字螺丝刀:这是最主要的工具。
    • 塑料撬棒或信用卡:用于撬开塑料卡扣,避免划伤外壳。
    • 防静电手环(可选但推荐):防止静电损坏精密电子元件。
    • 容器:用于存放拆下的小螺丝,避免丢失。
  2. 环境:

    • 选择一个光线充足、干净整洁、平坦的桌面。
    • 确保笔记本已经完全关机,并拔掉所有外接电源和设备。
    • 取下电池! 这是最关键的安全步骤。

第一步:移除后盖和电池仓

这是拆机的第一步,目的是为了能接触到内部更多的螺丝。

  1. 翻转笔记本,使D面(底面)朝上。
  2. 取下电池仓盖板,电池仓通常由几颗十字螺丝固定,拧下这些螺丝,即可取下整个电池仓。
  3. 移除后盖,后盖通常由塑料卡扣固定,只有少数螺丝,仔细观察,可能需要先拧下几颗隐藏在标签或脚垫下的螺丝,然后用塑料撬棒从缝隙处轻轻撬开卡扣,即可取下整个后盖。

图解示意:

sony vgn tx 拆机图解
(图片来源网络,侵删)
  • 图1-1:翻转笔记本,D面朝上。
  • 图1-2:拧下固定电池仓的螺丝。
  • 图1-3:取下电池仓。
  • 图1-4:找到并拧下固定后盖的螺丝(可能隐藏在标签下)。
  • 图1-5:用撬棒从边缘轻轻撬开,取下后盖。

第二步:断开内部连接和移除键盘

现在可以接触到主板了,但键盘和掌托挡住了大部分区域。

  1. 断开连接器
    • 在主板上,找到连接到键盘、触摸板、无线网卡、屏幕等部件的排线,这些排线通常由一个小塑料卡扣固定。
    • 操作方法:用指甲或撬棒轻轻将卡扣向上向外拨起(不同设计方向不同,请仔细观察),然后水平拔出排线。切勿直接拉扯排线!
  2. 移除键盘固定架

    键盘通常被一个金属或塑料的固定架压住,拧下固定这个架子的螺丝。

  3. 取下键盘
    • 拧下固定架后,键盘就可以被轻轻向上抬起。
    • 键盘下方也有一条连接到主板的排线,需要像第一步一样拨开卡扣取下。
  4. 移除掌托

    键盘取下后,掌托(TouchPad 所在的区域)通常只剩下几个塑料卡扣固定,用撬棒从边缘小心地将其撬下,然后取下。

图解示意:

sony vgn tx 拆机图解
(图片来源网络,侵删)
  • 图2-1:识别主板上的主要排线(键盘、触摸板、无线网卡等)。
  • 图2-2:拨开排线卡扣,拔出排线。
  • 图2-3:拧下键盘固定架的螺丝。
  • 图2-4:抬起键盘,断开其下方的排线。
  • 图2-5:撬开并取下掌托。

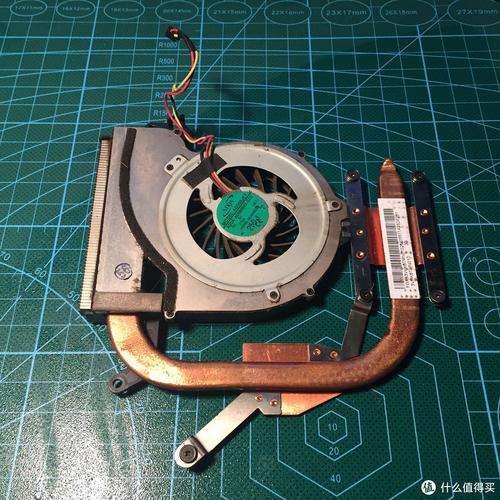

第三步:移除散热模块和风扇

这是清理灰尘和更换硅脂的关键步骤。

  1. 断开风扇连接:找到连接CPU散热风扇的排线,拨开卡扣取下。
  2. 拧下散热模块固定螺丝:散热铜管和散热鳍片组成的模块通常由2-4颗螺丝固定在主板上。注意:这些螺丝可能有长短之分,请记住它们的位置或按顺序摆放好。
  3. 取下散热模块:拧下螺丝后,散热模块就可以被轻松取下,可能会因为旧硅脂的粘性而比较紧,可以稍微左右晃动一下。

图解示意:

  • 图3-1:找到风扇排线并断开。
  • 图3-2:拧下散热模块的螺丝(注意长短)。
  • 图3-3:取下散热模块。

第四步:移除其他主要组件

现在可以自由地更换或升级硬件了。

  1. 无线网卡
    • 找到无线网卡(通常是一个有两条天线的黑色小方块)。
    • 拧下固定它的螺丝,然后将其拔出,两条天线是通过小金属片卡住的,捏住金属片拔出天线即可。
  2. 内存条

    VGN-TX 通常只有一个内存插槽,内存条的两端有卡扣,向外拨开卡扣,内存条会自动弹起,然后即可拔出。

  3. 硬盘

    硬盘通常被一个金属或塑料支架固定,拧下支架的螺丝,然后取下支架,即可将硬盘拔出。

  4. CMOS 电池

    位于主板一角,是一个银色的纽扣电池,它通常有一个小的塑料座子,可以轻轻将其拔出。

图解示意:

  • 图4-1:拧下无线网卡螺丝,拔出网卡并取下天线。
  • 图4-2:拨开内存卡扣,取出内存条。
  • 图4-3:拧下硬盘支架螺丝,取出硬盘。
  • 图4-4:找到并拔出CMOS电池。

第五步:移除屏幕组件

这是最复杂的一步,需要格外小心,避免损坏屏幕排线。

  1. 移除屏幕边框

    屏幕的上、下边框通常由卡扣固定,用撬棒从屏幕边缘缝隙处小心地撬开,取下上下边框。

  2. 断开屏幕排线
    • 屏幕的排线从屏幕背面引出,连接到主板转轴处,你需要沿着排线的路径,小心地将它从屏幕边框和机身的卡槽中取出来。这个过程要非常轻柔,避免折断排线。
    • 到达转轴处后,找到连接器,拨开卡扣,拔出排线。
  3. 拧下屏幕固定螺丝

    拔出排线后,拧下固定屏幕背光板和液晶屏本身的螺丝。

  4. 取下屏幕

    拧下螺丝后,屏幕就可以从后壳中取下。

图解示意:

  • 图5-1:撬开并取下屏幕上/下边框。
  • 图5-2:小心地沿着路径取出屏幕排线。
  • 图5-3:在转轴处断开屏幕排线连接。
  • 图5-4:拧下固定屏幕的螺丝,取下屏幕组件。

第六步:分离前盖和后盖(可选)

如果需要彻底清洁机身内部或更换外壳,可以继续拆解。

  1. 断开剩余连接:前盖(屏幕所在部分)和后盖(键盘所在部分)仍然通过一些排线和数据线连接,仔细找到所有连接器并断开。
  2. 拧下隐藏螺丝:在转轴附近和机身其他角落,可能还有一些隐藏的螺丝固定着前后盖。
  3. 分离前后盖:所有螺丝和连接都处理后,前后盖就可以完全分开了。

组装与注意事项

  1. 反向操作:组装过程是拆解的逆过程。
  2. 螺丝归位:务必将长短不一的螺丝拧回原来的位置,装错可能会导致主板损坏或外壳无法合拢。
  3. 排线方向:插回排线时,注意方向,通常排线上有防呆设计(如一条红线对应接口的1脚)。
  4. 检查卡扣:在合上外壳前,确保所有塑料卡扣都已对齐,避免强行合上导致卡扣断裂。
  5. 最后测试:在完全装好所有螺丝和后盖之前,可以先不装后盖,接上电源和电池,开机测试一下各项功能是否正常(屏幕、键盘、触摸板、无线网卡等)。
  6. 硅脂涂抹:如果清理了散热模块,重新安装时,建议在CPU核心上涂抹一层薄而均匀的新硅脂。

希望这份详细的图解指南能帮助你成功完成拆机!如果你在拆解过程中遇到具体问题,可以拍照询问,我会尽力提供帮助。
