准备工作
在开始之前,请务必做好以下准备：
（图片来源网络，侵删）
-
工具准备：
- 螺丝刀： 你需要一个十字螺丝刀，由于 E531 使用了不同长度的螺丝，强烈建议准备一个带磁性的螺丝刀，这样可以防止螺丝滑落。
- 塑料撬棒/卡片： 用于安全地撬开卡扣和分离塑料外壳，避免划伤机身。
- 防静电手环（可选但推荐）： 防止静电损坏主板等精密电子元件。
- 毛刷/软毛刷： 用于清除灰尘，最好是专用的电脑清洁刷，刷毛柔软。
- 吹气球/压缩空气罐： 用于吹走难以用刷子清除的灰尘。注意： 使用压缩空气罐时，不要倒置使用，也不要喷头离部件太近，以免凝结水汽或产生静电。
- 干净的毛巾/工作垫： 铺在桌子上，防止划伤机身，并方便收纳螺丝。
- 容器（可选）： 用于分类存放拆下来的不同螺丝，避免混淆。
-
环境准备：
- 选择一个光线充足、干净、平整的工作台。
- 确保工作区域干燥,远离水源和杂物。
-
心理准备：
- 断开所有连接！ 关闭电脑，拔掉电源适配器，取下电池（如果可拆卸）。
- 记录！ 拆机过程中，可以用手机拍照记录每一步，特别是排线的连接方式和螺丝的位置，这会是你最大的帮助。
- 耐心！ 拆机需要细心和耐心，不要使用蛮力，遇到卡死的地方先停下来检查。
拆机步骤
ThinkPad E531 的后盖是通过卡扣和螺丝固定的，我们需要先拆下后盖才能接触到内部风扇和散热模组。
（图片来源网络，侵删）
第一步：拆卸电池和光驱
-
拆下电池：
- 将笔记本电脑翻过来,背面朝上。
- 找到电池的锁扣（通常是一个可以左右拨动的塑料片）。
- 将锁扣拨到解锁位置,电池会自动弹起一部分。
- 然后抓住电池的凸起部分,斜向上拔出即可。
-
拆下光驱（可选但推荐）：
- 在电池仓旁边,你会看到一个光驱位。
- 找到光驱托盘旁边的一个小孔,用回形针或笔尖插入，轻轻用力，光驱托盘会弹出一部分。
- 抓住托盘,水平向外拉出整个光驱模块，拆下光驱可以让你更方便地操作主散热风扇附近的螺丝。
第二步：拆下后盖螺丝
- 将电脑翻过来,正面朝上，打开屏幕。
- 重要： 仔细观察后盖边缘，特别是 D面（底面） 和 C面（键盘面） 的连接处，你会看到很多螺丝孔。
- 拧下所有螺丝。 E531 的螺丝长度不一，强烈建议按照顺序拧下并分开放置，例如按键盘区、硬盘区、风扇区等区域分类。
- 注意键盘面和底面连接处的一些隐藏螺丝,它们可能被橡胶垫或脚垫覆盖，需要用撬棒小心地揭开。
- 还有一两颗螺丝可能在电池仓内部或光驱位上。
第三步：分离后盖
- 所有螺丝都拧下后,就可以开始分离后盖了。
- 从后盖的缝隙处,光驱位、内存仓或硬盘仓 的边缘入手，用塑料撬棒轻轻插入。
- 沿着后盖边缘慢慢滑动撬棒,你会感觉到有很多塑料卡扣被逐一顶开。动作一定要轻柔，避免用力过猛导致卡扣断裂。
- 当所有卡扣都松开后,后盖就可以被轻松取下，取下后，将C面和D面分开，注意连接排线！ 此时通常只有触摸板和电源按钮的排线还连接着主板上。
第四步：断开关键排线（为了彻底清灰）
为了能完全取出散热风扇,我们需要断开连接到主板的排线。
- 触摸板排线： 在键盘下方，触摸板连接器上有一个小的塑料卡扣。不要直接拔排线！ 先用指甲或撬棒轻轻向上挑起这个卡扣，然后就可以轻松地将排线拔出。
- 电源按钮排线： 这个排线通常比较短，连接方式与触摸板类似，也有一个小卡扣，挑起卡扣后拔出。
第五步：拆卸散热模组（清灰核心）

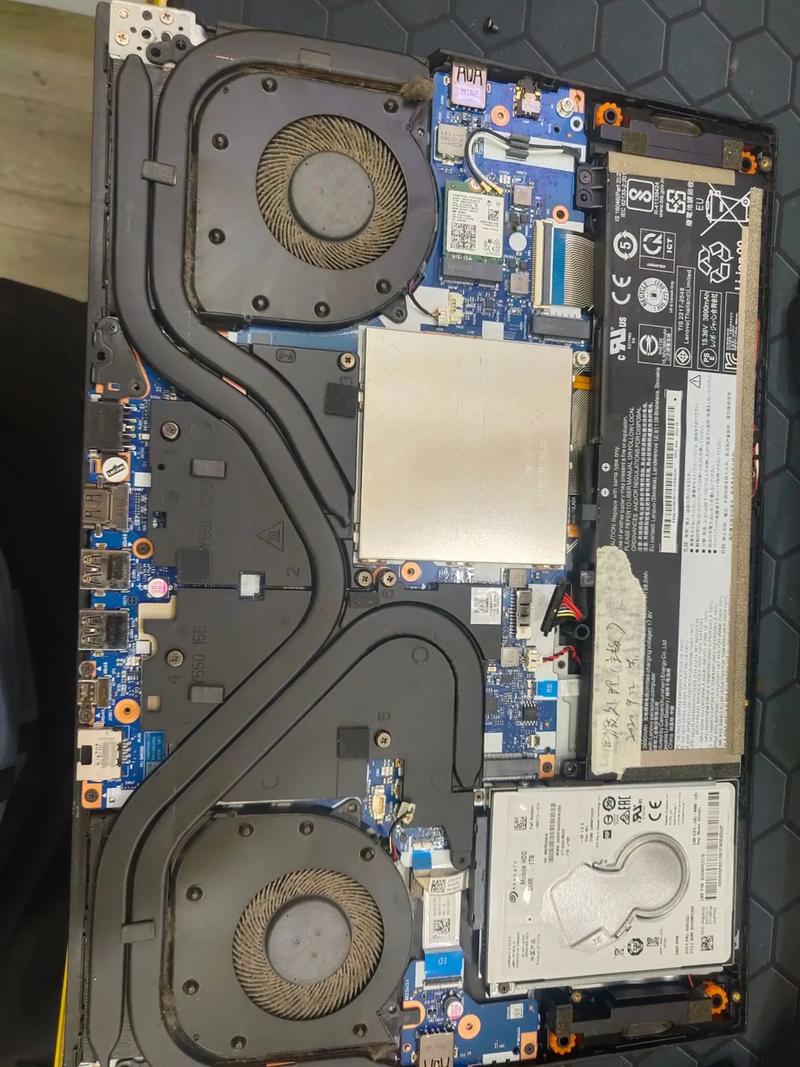

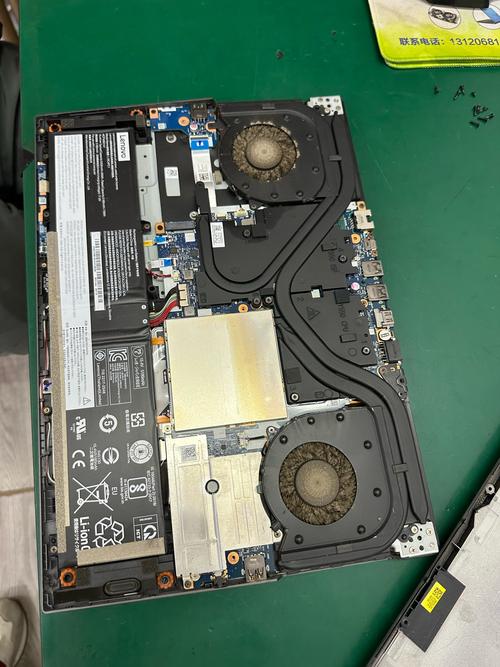

你可以看到风扇和散热铜管了。
（图片来源网络，侵删）
- 拧下散热模组的固定螺丝： 散热模组通常由2-4颗螺丝固定在主板上，拧下这些螺丝。
- 拔掉风扇电源线： 在风扇的接口处，捏住塑料卡扣，垂直向上拔出风扇线缆。
- 取下散热模组： 现在散热模组应该可以自由活动了。注意： 由于散热膏有粘性，取下时可能会有些阻力，可以轻轻左右晃动一下，不要强行拉扯，以免损坏散热铜管或CPU/GPU芯片。
- 清理散热模组：
- 风扇： 用毛刷刷去扇叶上的灰尘，如果灰尘很顽固，可以用吹气球或压缩空气从出风口向进风口吹，把里面的灰尘吹出来。
- 散热鳍片： 这是灰尘堆积最严重的地方，先用毛刷轻轻刷掉表面的浮灰，然后用吹气球或压缩空气对准鳍片缝隙，将深处的灰尘吹走，可以多吹几次，直到干净为止。
- 散热铜管和底座： 用纸巾或棉签蘸取少量高浓度酒精（或专用的散热清洁剂），擦拭掉旧的、干涸的硅脂。
第六步：清理CPU和GPU

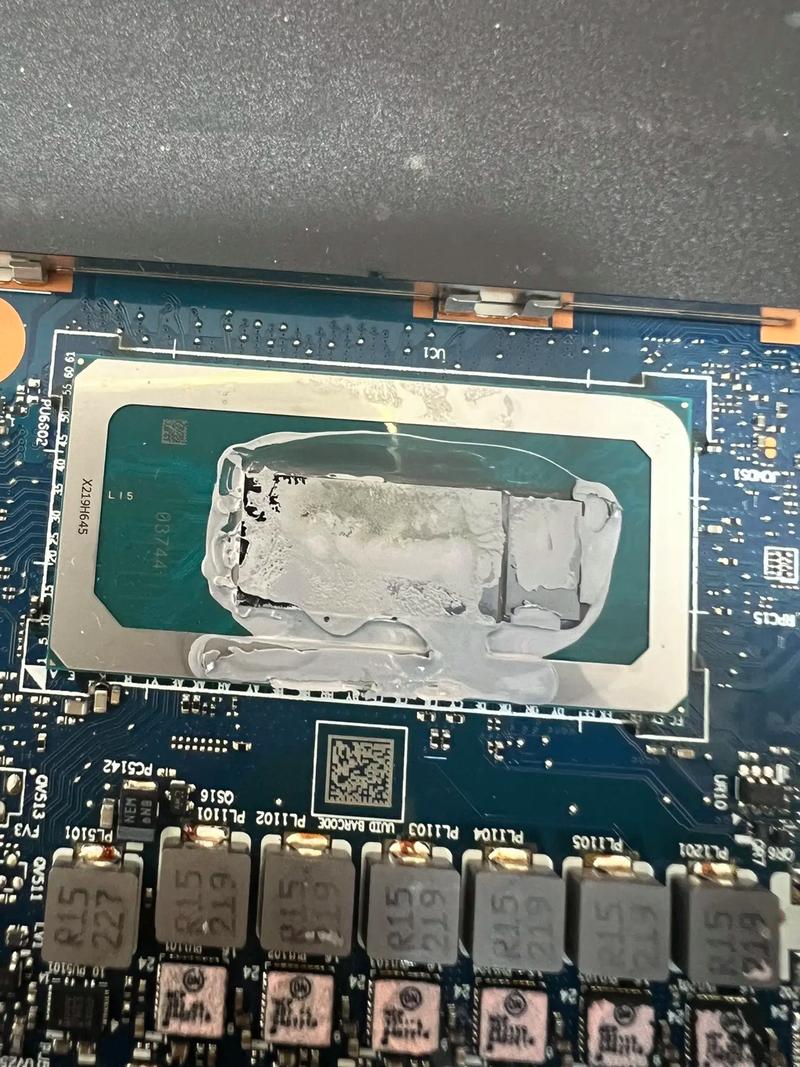

- 拆下散热模组后,你会看到CPU和GPU芯片的表面覆盖着一层灰白色的旧硅脂。
- 用棉签或软布蘸取酒精,将芯片表面的旧硅脂擦拭干净，直到金属表面露出光泽即可。
重新安装
清灰完成后,就是最重要的安装步骤了。顺序与拆卸相反。
-
涂抹新硅脂：
- 在CPU和GPU的核心（方形区域）中央，挤上米粒大小的新硅脂即可。不要涂太多！ 涂太多反而会影响导热效果。
- 安装散热模组时,硅脂会因压力均匀地铺开，覆盖整个芯片。
-
安装散热模组：
- 将散热模组对准CPU和GPU的位置,轻轻放回。
- 先拧上固定螺丝！ ThinkPad的散热模组螺丝通常有固定的拧紧顺序，建议对角线顺序拧紧，这样可以确保压力均匀，一般是先拧对角的螺丝，稍微固定即可，然后再全部拧紧，不要一次性拧死一颗，否则可能导致散热底座不平。
-
连接排线和风扇：
- 将触摸板和电源按钮的排线插回原位,确保插到位，然后按下卡扣锁定。
- 将风扇的电源线插回主板的接口,听到“咔”的一声表示已插好。
-
安装后盖：
将C面和D面对齐,从一端开始，轻轻按压后盖，让卡扣逐一“咔哒”一声扣合回去，确保所有卡扣都扣紧后，再检查一遍。
-
拧回所有螺丝：
- 按照之前分类的顺序,将所有螺丝拧回原位。注意不同长度的螺丝一定要拧到对应的位置！
-
安装光驱和电池：
- 将光驱模块水平推入光驱位,直到完全卡住。
- 将电池对准卡槽,斜着插入，然后向下压平，直到锁扣自动锁住。
开机测试
- 确保所有部件都已安装到位。
- 连接电源适配器,不要装电池也可以先开机测试。
- 按下电源按钮,开机进入系统。
- 检查任务管理器： 右键点击任务栏，选择“任务管理器”，切换到“性能”选项卡，观察CPU和GPU的温度，在待机状态下，温度应该很低（通常在40°C以下）。
- 运行压力测试： 可以运行一些软件（如AIDA64、FurMark）进行短时间的压力测试，观察温度上升情况，清灰后，温度应该有明显下降，风扇噪音也会减小。
- 确认一切正常后,关机，装上电池。
至此,ThinkPad E531 的拆机清灰工作就全部完成了！享受你的“新”电脑吧！
