thinkpadt520拆机教程

⚠️ 重要提示：拆机前必读

1. 静电防护：人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸接地的金属物体（如暖气管）或佩戴防静电手环。
2. 断电与断开连接：完全关闭电脑，拔掉电源适配器，并移除所有外接设备（如电池、光驱、硬盘等）。
3. 工作环境：选择一个光线充足、干净、平坦的桌面，准备一个大小合适的容器来存放拧下的螺丝，因为不同位置的螺丝长度可能不同，混用会导致损坏。
4. 备份数据：拆机有风险，请务必备份所有重要数据！
5. 保修：自行拆机会导致官方保修失效，请确保您了解并接受这一点。
6. 耐心与细心：不要使用蛮力，遇到卡扣或连接器时，要仔细观察，找到正确的解锁方式。

🛠️ 所需工具

• 十字螺丝刀：最好是一把带有磁性头的，方便吸附和拧动小螺丝。
• 塑料撬棒/卡片：用于撬开塑料卡扣，避免划伤外壳。
• 防静电手环（可选但推荐）：保护您的电脑。
• T5/T6/T8 梅花螺丝刀（可选）：T520 的部分螺丝可能需要梅花螺丝刀。

📋 第一步：准备工作与移除外部部件

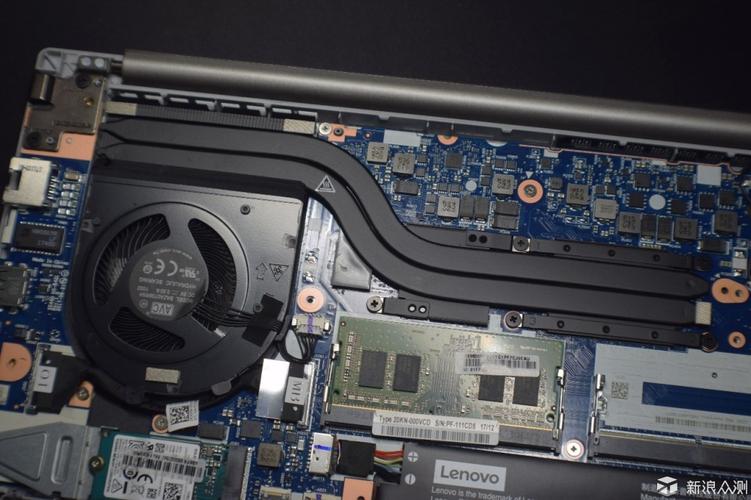

1. 关机并断电：确保电脑已完全关机。


   （图片来源网络，侵删）

2. 移除电池：

   • 将笔记本背面朝上。
   • 找到电池的锁定开关（通常是一个可以左右拨动的塑料卡扣）。
   • 将开关拨到“解锁”位置，电池会自动弹起一部分。
   • 抓住电池的拉环,将其完全取出。

3. 移除光驱（如果装有）：

   • 在笔记本的右侧,找到光驱的弹出孔。
   • 用一根回形针或小直尺插入孔内,用力推动，光驱托盘会弹出。
   • 拉出托盘,然后按住光驱前部的金属挡板，将光驱整个水平拉出。
   • 光驱背面通常有两颗螺丝,拧下后才能完全分离光驱。

4. 移除内存条盖板：

   • 翻到笔记本背面,找到标有 "DDR3" 或内存图标的盖板（通常在电池仓附近）。
   • 拧下盖板的 1-2 颗螺丝，将其取下。

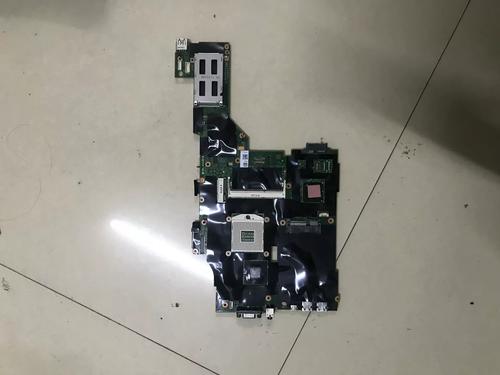

5. 移除无线网卡天线：


   （图片来源网络，侵删）
   • 打开内存条盖板后,你会看到两根细小的天线（通常为白色和黑色）。
   • 小心地将天线从卡扣中取出,然后从无线网卡上拔下，记住哪个是主天线（连接到标有 "MAIN" 或 "0" 的焊点），哪个是辅天线（标有 "AUX" 或 "1"），安装时不要接反。

📋 第二步：拆下键盘与掌托

这是整个拆机过程中最关键、最需要耐心的步骤。

1. 准备撬棒：将塑料撬棒或卡片插入键盘上盖（F1-F12 键盘区域）和下掌托（触摸板周围）的缝隙中。
2. 寻找卡扣：ThinkPad 的键盘是通过一系列塑料卡扣固定的，你需要沿着缝隙，小心地用撬棒逐一解开这些卡扣。
   • 从 顶部边缘（屏幕侧） 开始，向下撬，这里的卡扣比较密集。
   • 然后是 左侧、右侧和底部，在靠近掌托的转角处，卡扣尤其紧密。
   • 注意：施加力量时，要均匀、缓慢，听到“咔哒”一声就表示一个卡扣松开了，不要在一个地方用力过猛，否则会卡扣断裂。
3. 断开排线：
   • 当键盘上盖已经完全松动后,不要急于将其完全抬起，因为它下面还连接着几根排线。
   • 找到并抬起 键盘排线 的黑色塑料卡扣（ZIF 锁扣），然后轻轻将排线从插槽中抽出。
   • 找到并断开 触摸板/指点杆排线，同样，先抬起锁扣，再拔出排线。
   • 最后，找到并断开 状态指示灯排线（位于键盘上方中央），方法相同。
4. 完全移除上盖：所有排线断开后，就可以将键盘上盖、键盘和掌托组件一起取下来了。

📋 第三步：移除散热模块与内部组件

你可以看到主板的“真面目”了。

1. 断开所有连接器：

   • 在移除散热模块前,先断开所有连接到主板的排线，这包括：
     • 屏幕排线（从屏幕转轴处连接到主板）。
     • 无线网卡排线（如果你之前没拆）。
     • 摄像头排线（如果有）。
   • 断开方法都是一样的：先抬起锁扣，再拔出排线，千万不要直接硬拽排线！

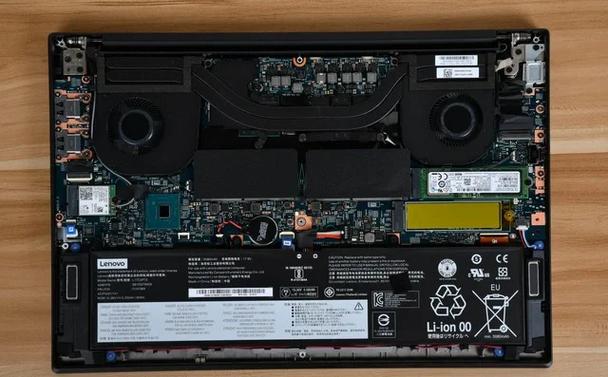

2. 移除散热模块：


   （图片来源网络，侵删）
   • 散热模块通常由 2-4 颗螺丝固定，这些螺丝通常连接着散热铜管。
   • 重要：有些螺丝会穿过主板，拧下后要小心不要让它掉落，可以先拧下所有螺丝，然后再轻轻抬起散热模块。
   • 拧下螺丝后,先断开散热风扇的电源线（也是一个小的白色塑料卡扣）。
   • 然后轻轻将散热模块（包含铜管、散热片和风扇）向上抬起，它可能会因为导热硅脂的粘性而有些费力，慢慢来即可。
   • 取下后,可以清理散热片上的灰尘，并更换新的导热硅脂。

3. 移除主板：

   • 主板被几颗大螺丝固定在机框上。
   • 拧下所有固定主板的螺丝。
   • 小心地向上抬起主板的一端,然后将其从机框中滑出，注意不要拉扯到还连接在主板上的排线。

📋 第四步：移除其他核心组件（可选）

1. 移除硬盘：

   • 硬盘通常被一个金属或塑料支架固定。
   • 拧下支架的螺丝,即可将硬盘连同支架一起取出。
   • 如果要单独取出硬盘,再拧下支架上的 4 颗螺丝。

2. 移除无线网卡：

   • 无线网卡通常由一颗小螺丝固定在 Mini-PCIe 插槽上。
   • 拧下螺丝后,网卡会自动弹起一个角度，然后就可以将其拔出。

3. 移除内存条：

   拨开内存条两端的卡扣,内存条会自动弹起，然后即可取出。

📋 第五步：安装与还原

安装过程与拆卸过程完全相反,请遵循以下原则：

1. 清洁与涂抹硅脂：如果更换了硅脂，确保在 CPU 和 GPU 核心以及散热片上涂抹均匀、适量。
2. 对齐与轻压：安装主板、散热模块等部件时，确保对准螺丝孔位，然后轻轻按压到位，再拧紧螺丝，避免强行安装。
3. 连接排线：连接排线时，确保完全插入插槽，然后用力压下并锁紧黑色卡扣，确保连接牢固。
4. 最终测试：在完全装好键盘上盖和所有外部部件之前，可以先连接电源开机测试一下，确保所有功能正常（屏幕显示、键盘、触摸板等），如果一切正常，再继续组装。

希望这份详细的教程能帮助您顺利完成 ThinkPad T520 的拆机工作！祝您成功！
