Latitude E6230拆机步骤有哪些？

重要提示与准备工作

1. 安全第一:


   （图片来源网络，侵删）
   • 断开所有电源: 关闭电脑，拔掉电源适配器，如果电池是可拆卸的，请将其取下。
   • 防静电: 人体静电可能会损坏精密的电子元件，请佩戴防静电手环，或在触摸金属机箱前触摸一下接地的金属物体（如暖气片）以释放静电。
   • 工作环境: 在一个干净、光线充足、平坦的表面上进行操作。

2. 所需工具:

   • 小型十字螺丝刀: 主要用于拆卸后盖和内部组件。
   • 塑料撬棒或塑料卡片: 用于分离塑料卡扣，避免划伤外壳。
   • T5 梅花螺丝刀: 用于拆卸无线网卡等部分组件的螺丝。
   • T8 梅花螺丝刀: 用于拆卸硬盘等部分组件的螺丝（部分机型可能需要）。
   • 镊子: 用于夹取细小的螺丝和部件。

第一步：拆卸后盖

这是所有维修和升级的第一步。

1. 将电脑翻转过来，使D面（底部）朝上。

2. 取下电池:


   （图片来源网络，侵删）
   • 找到电池的两个释放卡扣，通常位于电池的左右两侧。
   • 同时向外拨动这两个卡扣,电池会自动弹起一个角度。
   • 然后抓住电池的边缘,将其从主板上拔出。

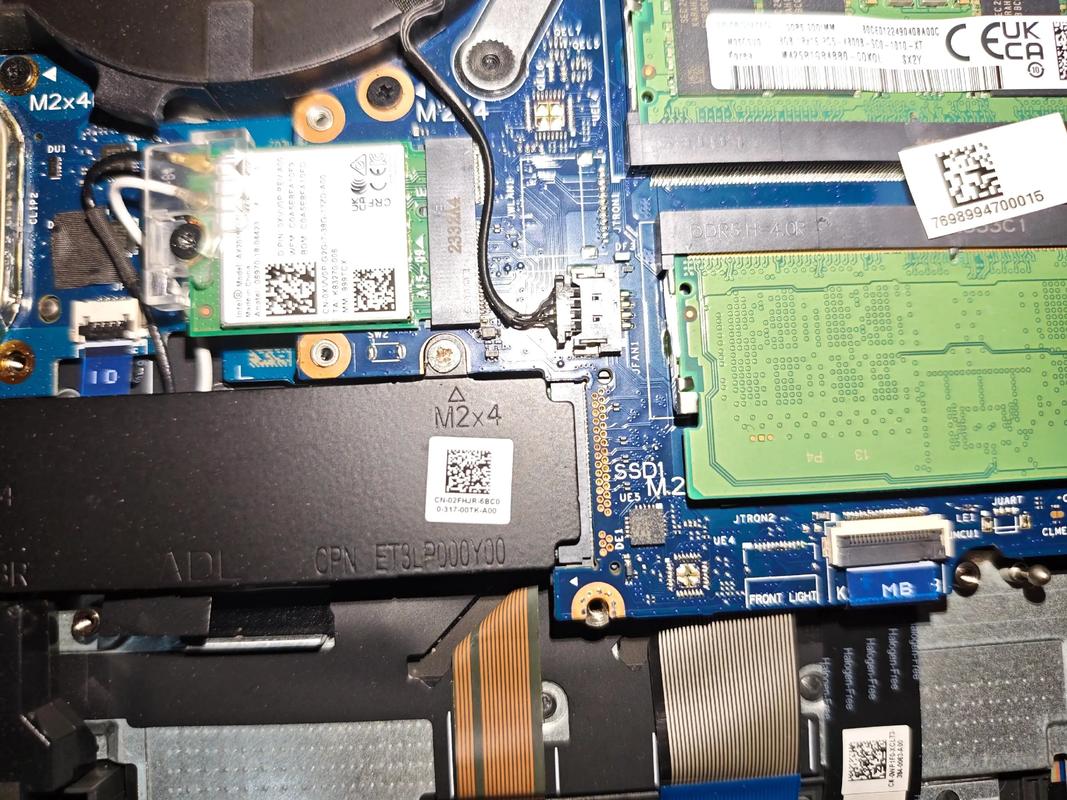

3. 拆卸内存条/无线网卡/硬盘盖板:

   • 你会看到几个由十字螺丝固定的盖板,这些盖板下分别是：
     • 内存条: 通常有两个盖板，或一个长盖板覆盖两个内存槽。
     • 无线网卡: 有一个单独的小盖板。
     • 硬盘: 有一个单独的长盖板。
   • 用十字螺丝刀拧下这些盖板的所有螺丝，并妥善保管好螺丝。

4. 取下后盖:

   • 拧下所有盖板螺丝后,将整个电脑翻转过来，使A面（正面）朝上。
   • 从键盘面的缝隙处,用塑料撬棒小心地插入后盖和机身之间。
   • 沿着边缘慢慢滑动撬棒,分离后盖的塑料卡扣，E6230的后盖卡扣比较多，需要耐心操作。
   • 注意: 后盖与键盘面之间有数据线连接，所以不要完全将后盖取下，只需将其掀开到足以操作内部组件的程度即可。

第二步：拆卸内部组件

你已经可以看到电脑的内部了,可以根据需要进行以下操作：

更换或升级内存条

1. 找到内存条: 内存条位于两个黑色的插槽中，呈约45度角插入。
2. 取下内存条:
   • 用手指或撬棒轻轻拨开内存条两侧的白色卡扣。
   • 内存条会自动弹起,然后以45度角将其拔出。
3. 安装新内存条:
   • 将新内存条的金手指缺口对准内存插槽的凸起。
   • 以45度角将内存条插入插槽,直到完全到位。
   • 轻轻向下按压内存条,直到两侧的白色卡扣“咔”的一声自动扣住。

更换或升级无线网卡

1. 断开天线: 你会看到两根细长的白色或黑色天线，它们通过金属扣固定在网卡上，用镊子或手指轻轻向上拔起金属扣，然后取下天线。记住哪根天线连接在哪个接口上（通常标有 MAIN/AUX 或 1/2），主信号线通常连接在标有 "MAIN" 或 "0" 的接口上。
2. 拧下螺丝: 无线网卡上通常有一颗小的 T5 螺丝将其固定在主板上。
3. 取下网卡: 拧下螺丝后，无线网卡会自动解锁，以约30-45度角将其从Mini PCIe插槽中拔出。
4. 安装新网卡: 将新网卡以相同角度插入插槽，拧回T5螺丝，然后重新连接天线。

更换或加装固态硬盘/机械硬盘

1. 断开硬盘连接: 硬盘通过一个金属支架固定，并有一根数据线和一根电源线连接到主板，先拔掉这两根线。
2. 取下硬盘:
   • 拧下固定硬盘支架的 T8 或 T10 螺丝（具体看支架型号）。
   • 将硬盘连同支架一起从主插槽中滑出。
3. 更换硬盘: 如果是更换机械硬盘，只需将旧硬盘从支架上拆下，装上新硬盘，然后用原来的螺丝固定即可。
4. 安装新硬盘: 将装好硬盘的支架对准插槽，推入到位，然后拧回螺丝，最后重新连接数据线和电源线。

拆卸键盘和掌托（如需清洁或更换主板）

这是比较复杂的步骤,通常只在更换主板或深度清洁时才需要。

1. 断开键盘排线:
   • 掀开键盘面,你会看到键盘排线连接在主板上。
   • 排线上方有一个黑色的塑料卡扣，需要用指甲或撬棒向上轻轻挑起。
   • 挑起卡扣后,排线就会自动松开，然后可以小心地将排线从插槽中抽出。
2. 拆卸键盘螺丝:

   键盘被几颗小的十字螺丝固定,拧下这些螺丝。

3. 取下键盘:
   • 键盘的上边缘有几个卡扣固定在掌托上,用塑料撬棒小心地从键盘上方撬开，将其与掌托分离。
   • 断开排线后,键盘就可以完全取下了。

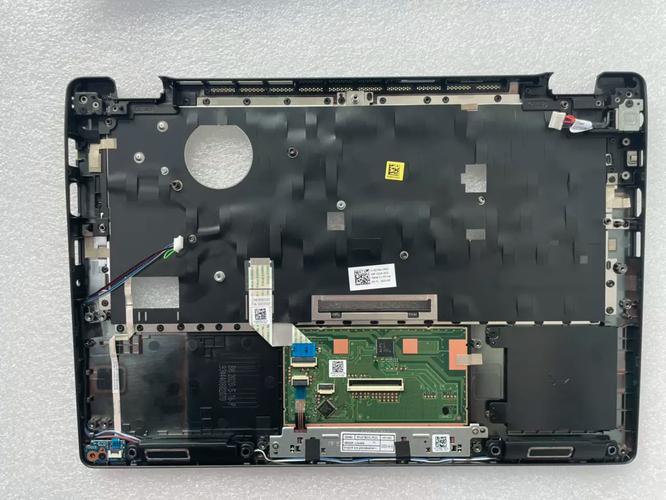

4. 拆卸掌托:
   • 键盘取下后,掌托的固定方式就清晰了，它也是由卡扣固定的。

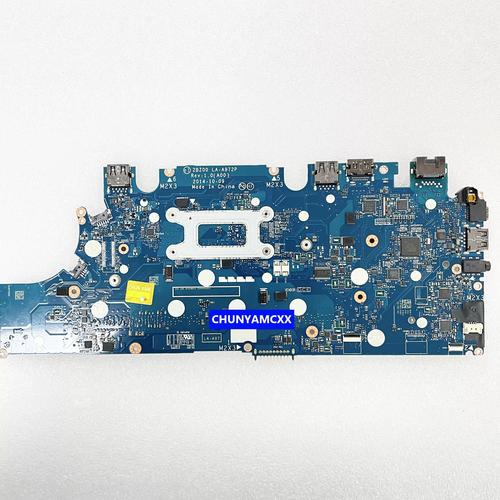

   • 用塑料撬棒沿着掌托边缘慢慢撬开,将其从机身上取下，取下掌托后，你就可以看到整个主板和散热风扇了。

第三步：重新组装

1. 按照与拆卸相反的顺序进行。
2. 确保所有排线和数据线都正确连接并扣紧，这是最容易出现问题的地方。
3. 在安装后盖之前，先不要拧上所有螺丝，先将后盖对齐，轻轻按压四周，确保所有卡扣都扣合到位，然后再拧上所有螺丝，并确保力度适中，不要过紧。
4. 安装电池。
5. 开机测试: 在完全组装好之前，可以先连接电源适配器开机，检查基本功能是否正常，如果一切正常，再关机，装好电池，拧上所有盖板。

总结与注意事项

• 耐心: E6230的卡扣设计比较精密，拆卸时需要耐心，避免使用蛮力导致卡扣断裂。
• 记录: 拆卸时可以用手机拍下每个步骤和部件的位置，方便后续组装。
• 螺丝管理: 不同位置的螺丝长度可能不同，最好分开放置，避免装错。
• 驱动: 如果更换了无线网卡或网卡，可能需要在安装完系统后，从戴尔官网下载并安装相应的驱动程序。

希望这份详细的指南能帮助你顺利完成 Latitude E6230 的拆机工作！
