在开始之前，请务必阅读以下警告！
（图片来源网络，侵删）
⚠️ 警告与准备工作 ⚠️
- 断开所有连接： 拆机前，请务必将电源线、所有USB设备、网线、音频线等所有外部连接线完全拔掉。
- 等待放电： 拔掉电源线后，按住电源按钮约15-30秒，以释放主板中残留的电量,这是为了保护您和电脑的精密元件。
- 工作台面： 在一个干净、宽敞、光线充足的工作台上进行操作，最好在桌上铺一块软布或防静电垫，防止刮伤机箱外壳,并防止静电损坏内部元件。
- 防静电： 人体静电可能会损坏精密的电子元件，建议佩戴防静电手环,或在操作前触摸一下金属水管等接地物体以释放静电。
- 记录步骤： 拆解过程步骤较多，建议用手机拍照记录下每一步的连接线和螺丝位置,方便后续安装。
- 保修失效： 拆机会使您的设备立即失去官方保修资格,请自行承担风险。
- 风险自负： 本指南仅供参考，操作过程中可能存在损坏设备的风险,请确保您具备一定的动手能力和电子设备知识。
🛠️ 所需工具
- PH0# 和 PH1# 十字螺丝刀 (或类似尺寸的精密螺丝刀)
- 塑料撬棒或卡片 (用于撬开卡扣,避免划伤外壳)
- 防静电手环 (推荐)
🔧 拆机步骤详解
TouchSmart 610 的设计特点是整个显示屏和主板可以作为一个整体从底座上拆卸下来,这是拆机的核心第一步。
第一步：分离显示屏和底座
-
放置电脑： 将 TouchSmart 610 正面朝上，放置在工作台上,确保屏幕下方有足够的空间。
-

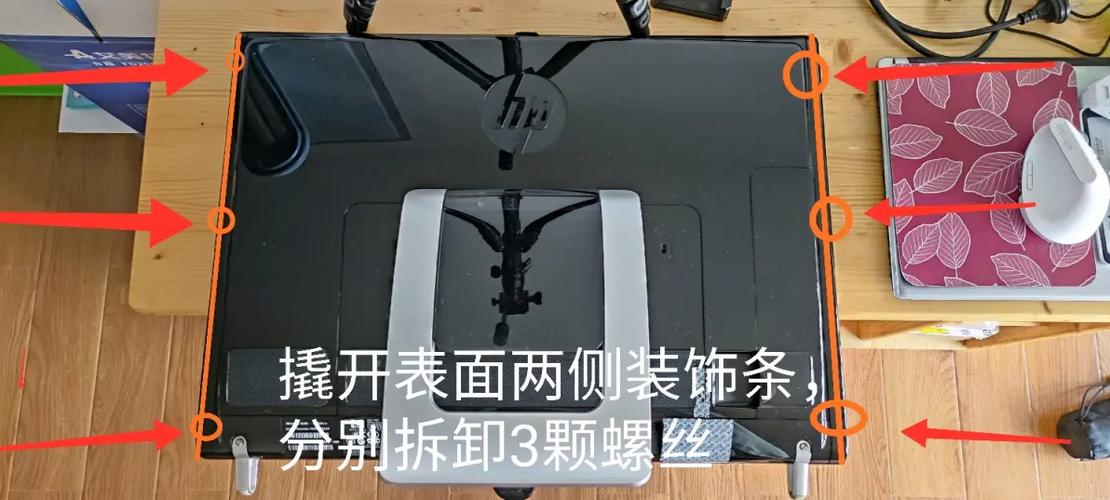

移除底盖螺丝：
- 翻转到电脑背面，您会看到一个大的黑色塑料盖板,它覆盖了连接显示屏和底座的转轴区域。
- 使用 PH1# 螺丝刀，拧下这个黑色盖板上的所有螺丝，通常有 4颗 螺丝,位置在盖板的四个角上。
- 注意： 有些螺丝可能隐藏在标签或橡胶垫下面,请仔细检查。
-
分离连接线：
（图片来源网络，侵删）- 小心地取下黑色盖板，您会看到几根连接显示屏（摄像头、电源按钮、无线天线等）到主板上的排线。
- 轻轻 拔下这些排线，排线连接器上有一个小卡扣，您需要先用指甲或撬棒轻轻拨开卡扣，然后才能垂直拔出排线。切勿生拉硬拽！
-
断开主电源和数据线：
- 在排线附近，您会看到一个较大的白色或黑色的电源/数据接口,它将显示屏部分与底座部分的电源和数据连接起来。
- 同样，找到并拨开这个连接器上的卡扣,然后垂直拔出。
-
抬起显示屏总成：
- 所有连接都已断开，您可以一只手扶住屏幕，另一只手小心地将整个显示屏总成（包括屏幕、转轴和主板）从底座上向上抬起。
- 将抬起的主机部分正面朝下,轻轻地放在铺好软布的桌面上。
第二步：拆解显示屏总成（内部元件访问）
您已经可以访问主机内部的绝大部分组件了，如内存、硬盘、无线网卡、散热风扇等。
-
移除后盖：
（图片来源网络，侵删）- 您会看到整个背面是一块巨大的金属板（后盖）,上面有很多螺丝。
- 使用 PH1# 螺丝刀，拧下后盖上的所有螺丝。务必数清楚螺丝数量，因为不同位置的螺丝长度可能不同，安装时需要归位。
- 拧下所有螺丝后，后盖应该可以通过卡扣固定在机身上，使用塑料撬棒，沿着边缘轻轻撬动，直到所有卡扣都松开,然后取下后盖。
-

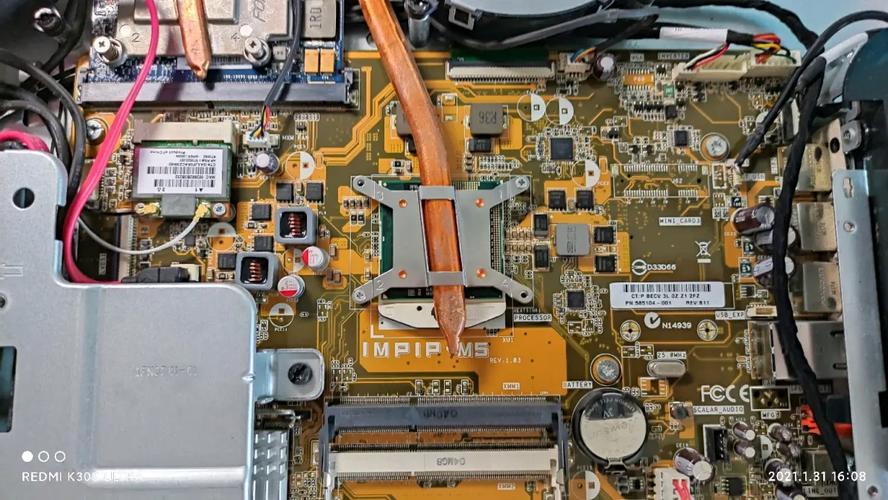

访问内部组件：
- 取下后盖后,您就可以看到内部的所有硬件了。
- 内存条： 通常位于主板的上部，两侧有白色卡扣，向外拨开卡扣，内存条会自动弹起,即可取出。
- 无线网卡和蓝牙： 无线网卡通常通过几颗小螺丝固定在PCIe插槽上，并有两根天线连接到天线柱上，拧下螺丝，拔掉天线,即可取下。
- 硬盘： 硬盘通常被一个金属笼子固定着，拧下固定笼子的螺丝，然后拔掉硬盘的数据线和电源线,最后取出硬盘和笼子。
- 散热器和风扇： 散热器通过几颗螺丝固定在主板上，并且连接到CPU和显卡芯片上，如果您需要更换硅脂或清理风扇，需要：
- 拔掉风扇的电源线。
- 拧下散热器的固定螺丝。
- 小心 地取下散热器，由于有旧硅脂粘着，可能需要轻轻扭动一下，取下后，用无水酒精和布清理掉CPU/GPU芯片和散热器底座上的旧硅脂,然后涂上新的硅脂。
- CMOS电池： 如果需要重置BIOS设置，可以找到主板上的圆形纽扣电池（CMOS电池），通常有一个小卡扣,轻轻一撬即可取下。
🔩 安装与还原
安装过程与拆解过程完全相反,请按照您之前拍照的步骤和记录的螺丝位置进行。
- 安装内部组件： 按照与拆卸相反的顺序，将内存、硬盘、无线网卡等组件安装回原位,并确保所有连接线都已牢固插好。
- 安装后盖： 将后盖对准位置，轻轻按下，确保所有卡扣都“咔哒”一声扣合到位,然后再拧上所有螺丝。
- 连接显示屏总成：
- 将抬起的主机部分对准底座的转轴,缓慢地放下。
- 重新插上所有之前拔掉的排线和主电源/数据线连接器,确保插到底并听到卡扣扣紧的声音。
- 盖上黑色塑料盖板,并拧上所有螺丝。
- 最终测试： 在重新连接所有外设之前，先只连接电源线，开机测试一下是否能正常启动进入系统，如果一切正常,再关机并连接其他设备。
📌
拆解 HP TouchSmart 610 的关键在于 先分离屏幕和底座，一旦这个整体被抬起，后续的硬件访问就变得非常直接，整个过程需要耐心、细心和对硬件的基本了解。
希望这份详细的指南能帮助您成功完成拆机！祝您操作顺利！
