⚠️ 重要注意事项(必读)

  1. 断开所有电源: 确保电脑已完全关机,并拔掉电源适配器,如果电池是可拆卸的,请将其取下。
  2. 静电防护: 人体静电可能会损坏精密的电子元件,请佩戴防静电手环,或者在触摸主板前,先触摸一下金属水管等接地物体来释放静电。
  3. 备份数据: 拆机有风险,操作不当可能导致硬件损坏或数据丢失,请提前备份所有重要数据。
  4. 记录步骤: 拆卸过程中,会拆下很多螺丝,它们的长度和用途可能不同,建议使用一个磁性的托盘或小盒子,并拍照记录每一步,以便在组装时能准确还原。
  5. 谨慎操作: 对于卡扣和排线,要温柔、耐心地操作,切勿使用蛮力,以免损坏塑料卡扣或排线接口。
  6. 官方服务手册: 如果您需要最权威的指导,可以在戴尔官网上搜索 "Latitude 5480 Service Manual" (服务手册),里面有最详细的官方拆解图和步骤。

🛠️ 所需工具

  • 小型十字螺丝刀 (PH0, PH1 等可能需要)
  • 塑料撬棒 (非常重要,用于撬开卡扣和分离排线)
  • 防静电手环 (强烈推荐)
  • 磁性的螺丝托盘 (强烈推荐)
  • 镊子 (用于处理小排线)

🔧 详细拆机步骤

第一步:准备工作

  1. 将电脑翻转过来,Dell Logo 朝上。
  2. 拧下背面的所有螺丝。注意: Latitude 5480 的背面螺丝长短不一,且部分螺丝下方有铜垫片,请务必分门别类地存放好。
  3. 使用塑料撬棒,从后盖边缘的缝隙处轻轻撬开,后盖与机身是通过许多塑料卡扣固定的,需要耐心地将所有卡扣逐一分离。

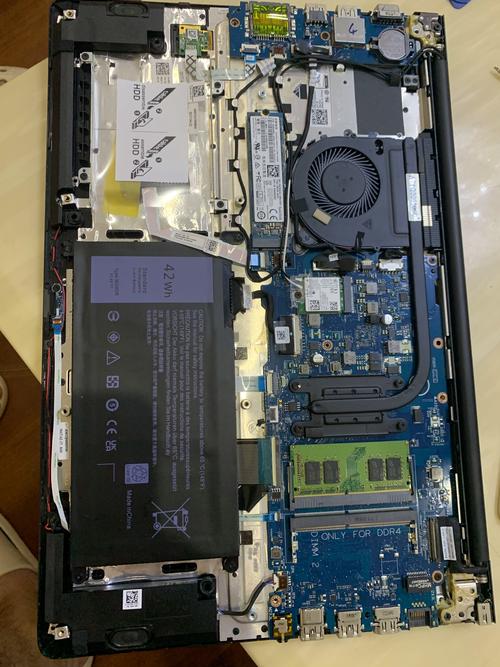

  4. 分离后盖后,将其取下,您可以看到内部的电池、内存、无线网卡、风扇和散热模组等。

第二步:移除电池

  1. 电池被一个塑料支架固定着,拧下固定支架的螺丝。
  2. 拔掉电池的排线,排线接口通常有一个小卡扣,需要先向上或向外拨开,然后才能轻轻拔出排线。
  3. 取下电池支架和电池。

第三步:移除内存条和无线网卡

  1. 内存条: 内存条两侧有金属卡扣,向外掰开,内存条会自动弹起,然后即可将其拔出,Latitude 5480 通常有两个内存插槽。
  2. 无线网卡:
    • 拧下固定无线网卡天线的螺丝,天线通常有两根(主天线和副天线),记住它们各自连接的位置(一般一根是黑色,一根是白色,主天线通常连接在标有 "MAIN" 或 "0" 的焊脚上)。
    • 拔掉无线网卡本身的两根天线接头。
    • 拧下固定无线网卡本身的螺丝。
    • 以约 45 度角拔出无线网卡。

第四步:移除硬盘和 M.2 SSD

  1. 5英寸机械硬盘/固态硬盘:
    • 拧下固定硬盘托架的螺丝。
    • 将硬盘托架连同硬盘一起向前推出。
    • 拔掉硬盘与主板连接的排线(如果是SATA接口的SSD)。
  2. M.2 SSD 固态硬盘:
    • M.2 SSD 通常被一个很小的螺丝固定在主板上。
    • 拧下这个螺丝。
    • SSD 会自动弹起一个角度,然后就可以将其从插槽中拔出。

第五步:移除键盘和掌托

这一步是进入主板内部的关键,需要更小心。

戴尔latitude5488拆机
(图片来源网络,侵删)
  1. 键盘排线:
    • 在键盘上方(靠近屏幕转轴处),有一条连接键盘和主板的扁平排线。
    • 用撬棒轻轻掀起排线接口上的黑色小卡扣,然后向上拔出排线。
  2. 移除键盘:
    • 键盘通过几个塑料卡扣固定在掌托上。
    • 从键盘的四周(特别是上边缘和两侧)小心地用撬棒将其与掌托分离。
    • 将键盘向上抬起,并翻转到掌托和触摸板一侧,注意不要过度弯折,以免损坏排线。
  3. 断开触摸板排线:
    • 键盘翻开后,你会看到触摸板的排线。
    • 同样,用撬棒掀起触摸板排线接口的卡扣,然后拔出排线。
  4. 移除掌托:
    • 拧下固定掌托的几颗螺丝(通常在掌托的角落下方)。
    • 用撬棒小心地撬开掌托与机身的卡扣,然后将其取下。

第六步:移除散热模组和风扇

  1. 断开风扇和温度传感器:

    拔掉连接到风扇和 CPU/GPU 附近温度传感器的排线。

  2. 拧下散热模组的螺丝:
    • 散热模组(铜管+散热鳍片)通常由几颗螺丝固定在主板上。注意: 这些螺丝的长度和拧紧顺序非常重要,请务必记录好。
    • 有些螺丝下面可能还垫有导热垫片。
  3. 取下散热模组:
    • 拧下所有螺丝后,散热模组应该可以轻松取下,如果感觉很紧,不要强行拉扯,可能还有未拧下的螺丝或粘得很牢的导热硅脂,轻轻左右晃动一下即可。
    • 注意: 散热模组和 CPU/GPU 之间涂有导热硅脂,取下时不要刮伤芯片表面。

第七步:移除主板和其他组件

  1. 断开所有剩余的排线:

    你需要断开连接到主板的剩余排线,例如摄像头排线、读卡器排线等,操作方法都是一样的:先撬开卡扣,再拔出排线。

  2. 拧下固定主板的螺丝:

    拧下所有将主板固定在机身上的螺丝。

  3. 取下主板:

    小心地抬起主板的一端,然后将其从机身上完整地取下。


🔧 重新组装

组装过程与拆卸过程完全相反,请按照记录的步骤和螺丝位置进行。

  1. 清洁和涂抹硅脂: 如果需要更换散热硅脂,请用无水酒精和高纯度棉签清理干净 CPU 和 GPU 表面的旧硅脂,然后涂抹上新的、质量好的硅脂(如信越7921或酷冷至尊MLG-4)。
  2. 对齐和安装: 确保所有排线和接口都对准位置,再进行连接和固定。
  3. 螺丝顺序: 严格按照拆卸时的顺序和位置拧回螺丝,特别是散热模组的螺丝,如果拧错或顺序不对,会导致散热不良。
  4. 最终测试: 在完全装好后,先不要立即装上后盖,连接电源适配器,开机测试一下是否能正常启动、显示、识别所有硬件,确认无误后,再装回后盖。

祝您拆机顺利!
