ThinkPad E545拆机除尘步骤详解？

重要提示：准备工作与安全须知

1. 备份数据：在进行任何硬件操作前，请务必备份你电脑中的重要数据，虽然拆机本身不会导致数据丢失,但以防万一。
2. 释放静电：人体静电可能精密的电子元件造成损害，请在拆机前触摸一下金属水管或暖气片,或者佩戴防静电手环。
3. 准备工具：
   • 螺丝刀：你需要一套精密螺丝刀，主要包括 PH0（十字） 和 PH1 两种规格，PH0 用于拆后盖和键盘，PH1 用于拆内存和硬盘仓的螺丝。
   • 塑料撬棒/卡片：用于撬开塑料卡扣,避免划伤外壳。
   • 小容器：用于分类存放拆下的不同螺丝,防止混淆。
   • 清洁工具：大号毛刷（如画笔）、吹气球（皮老虎）、高纯度酒精（可选）、棉签（可选）、小十字螺丝刀（用于清理风扇扇叶）。
4. 断开电源：务必在关机并拔掉电源适配器，以及取下电池的情况下进行操作！

第一步：拆下后盖

ThinkPad E545 的设计是后盖一体式,这是拆机的第一步。

1. 将电脑翻转过来，D面朝上。
2. 你会看到后盖上有很多螺丝。注意观察，有些螺丝旁边会有一个小图标，比如一个键盘图标或一个无线图标，这些是固定键盘或无线天线的螺丝，长度可能不同,需要特别留意。
3. 用 PH0 螺丝刀，逆时针方向，依次拧下所有后盖螺丝，将它们按不同长度或类型分门别类地放在小容器里，
   • 容器A：固定后盖的长螺丝。
   • 容器B：固定键盘/无线模块的短螺丝。
   • 容器C：内存仓和硬盘仓的螺丝（通常是 PH1）。
4. 拧下所有螺丝后，后盖并不会立刻脱落，ThinkPad 的后盖是通过塑料卡扣固定的。
5. 将电脑翻回正面，A面朝上,这样可以利用键盘的重量作为支撑。
6. 使用塑料撬棒，从后盖的缝隙处轻轻撬开，通常从 内存仓盖板 或 硬盘仓盖板 的边缘开始会比较容易。
7. 沿着边缘缓慢移动撬棒，逐一解开卡扣，你会听到“咔哒”声，这是卡扣松开的声音。动作一定要轻柔，用力过猛可能导致卡扣断裂。
8. 当所有卡扣都松开后,后盖就可以取下来了。

第二步：拆下键盘和掌托

为了彻底清理风扇和散热鳍片,需要移除键盘和掌托。

1. 断开电池排线：在掌托的左下角或右下角，你会看到一个主电池的排线，用塑料撬棒轻轻挑起排线上的黑色小卡扣,然后就可以将排线从插槽中拔出。
2. 断开触摸板排线：在掌托的上方，靠近转轴的地方，你会找到触摸板的排线，同样，挑起卡扣,拔出排线。
3. 拆下键盘排线：键盘排线通常位于键盘上方，通过一个ZIF（零插拔力）插槽连接，你需要用指甲或撬棒，先掀开插槽上方的黑色小卡片，然后才能轻轻将排线水平拔出。千万不要直接硬拽排线。
4. 拆下键盘：现在键盘已经没有线缆连接了，用塑料撬棒从键盘上方的缝隙（屏幕转轴附近）开始，小心地将键盘撬起，键盘下方也有很多卡扣，需要逐一解开，轻轻地将键盘向上翻，但注意它还连着无线天线（如果有的话）,不要完全拉断。
5. 断开无线天线：你会看到两根细如发丝的白色和黑色天线，它们通过一个小的金属卡扣固定在主板上，用镊子或撬棒轻轻取下卡扣,然后天线就可以从接口上拔下。
6. 移除键盘和掌托：整个键盘和掌托组件都可以完整地取下来了。

第三步：除尘与清洁

电脑的核心部件已经完全暴露出来,可以开始除尘了。

1. 清洁风扇：

   • 最关键的一步，用小十字螺丝刀轻轻固定住风扇的中心轴,防止它转动。
   • 用毛刷或吹气球，仔细刷/吹掉扇叶和风扇外壳上的灰尘。
   • 如果灰尘很顽固，可以用棉签蘸少量高纯度酒精,轻轻擦拭扇叶。

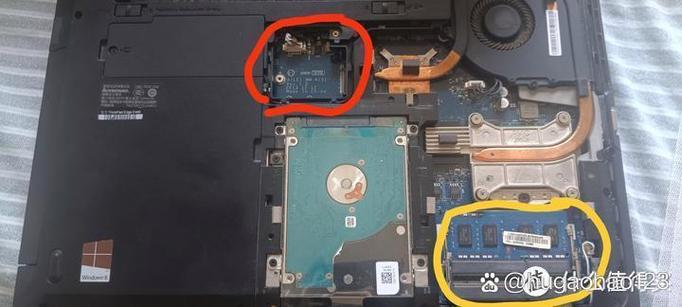

2. 清洁散热鳍片和散热模组：


   （图片来源网络，侵删）
   • 这是散热系统的核心，最容易堵塞，用吹气球对准鳍片的缝隙，用力吹气,将深层的灰尘吹出。
   • 对于顽固的灰尘，可以用毛刷顺着鳍片的方向轻轻刷,然后用吹气球吹走。

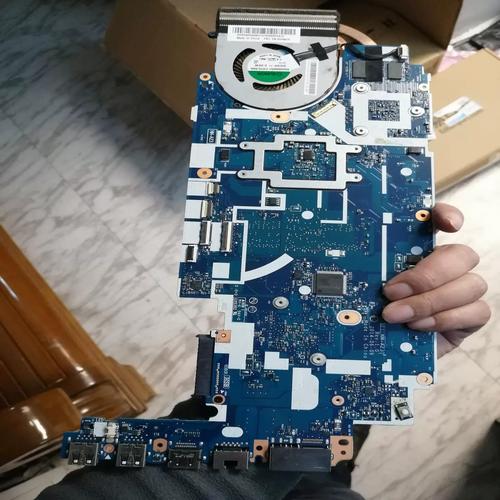

   • 如果灰尘非常严重，可以考虑将整个散热模组（风扇+铜管+散热片）从主板上拆下（通常有4颗螺丝）,然后进行更彻底的清洁。

3. 清洁其他区域：

   • 用毛刷轻轻扫掉CPU、内存、显卡芯片上的灰尘。
   • 清理排线接口和主板上的其他灰尘。

第四步：重新组装

组装是拆机的逆过程，请务必小心,避免遗漏或装错。

1. 安装键盘和掌托：

   • 将键盘放回原位,确保所有卡扣对齐。
   • 先连接好无线天线，再连接键盘排线、触摸板排线和主电池排线。连接排线时，一定要确保完全插入并锁好黑色卡扣。
   • 将掌托扣回原位，用力均匀地按压四周，直到所有卡扣都“咔哒”一声复位。

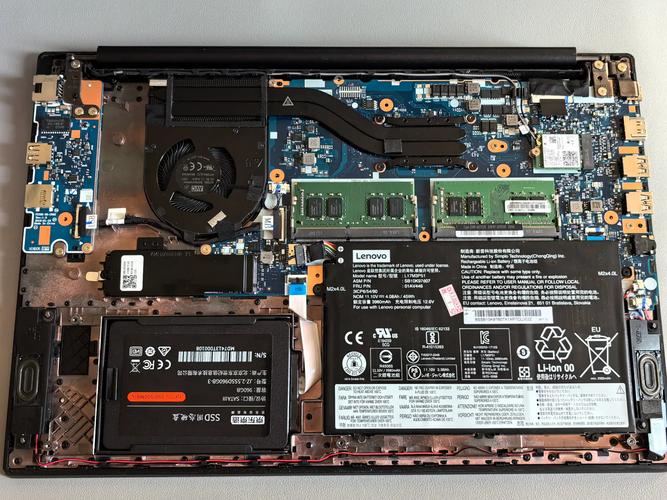

2. 安装后盖：


   （图片来源网络，侵删）
   • 将后盖对齐机身的边缘,确保所有卡扣都一一对应。
   • 从中心向四周轻轻按压,让卡扣逐一扣入。
   • 翻转电脑，按照之前分类的顺序，拧回所有螺丝。先拧短螺丝，再拧长螺丝,这样可以避免因螺丝长度不一而导致后盖无法盖合。

第五步：测试

1. 重新连接电源适配器,开机。
2. 进入BIOS（开机时按F1或Enter）,观察一下硬件信息是否正常。
3. 进入操作系统，检查键盘、触摸板、声音、网络等功能是否一切正常。
4. 你可以下载一个监控软件（如HWMonitor、AIDA64）来观察CPU和GPU的温度，如果之前温度过高,现在应该有明显改善。

至此，ThinkPad E545 的拆机除尘工作就全部完成了，整个过程需要耐心和细心，只要你按照步骤操作，完全可以成功,祝你顺利！
