Dell Precision 5510拆机全攻略：从准备工作到硬件升级/清灰图文详解
Dell Precision 5510作为一款经典的移动工作站，凭借其强大的性能、出色的屏幕素质和相对便携的机身，赢得了许多设计师、工程师和开发者的青睐，随着时间的推移，内部积灰、散热效率下降，或是用户希望升级内存、硬盘、SSD等硬件，都不可避免地需要进行拆机操作，与普通笔记本不同，Precision 5510的精密结构对拆机流程提出了更高要求。
（图片来源网络，侵删）
本文将以【高级机械维修】专家的视角，为你提供一份详尽、精准、可操作性强的Dell Precision 5510拆机全攻略，无论你是需要进行日常清灰保养，还是计划进行硬件升级，阅读完本指南，你都将对拆机流程了然于胸，并能安全、高效地完成操作。
拆机前的必要准备：工具、安全与心态
“工欲善其事，必先利其器”，在进行任何精密操作前，充分的准备是成功的一半，更是避免设备损坏的关键。
工具准备清单
- 核心工具：
- 精密螺丝刀套装： 必须包含PH0（用于小螺丝）、PH1（用于主要螺丝）和可能的T5/T6梅花螺丝刀，用于固定Wi-Fi天线等，建议带有磁性，方便拾取螺丝。
- 塑料撬棒/卡片： 用于分离卡扣，避免划伤脆弱的塑料外壳。
- 镊子： 用于夹取细小螺丝、线缆和零件。
- 清洁工具（如需清灰）：
- 高纯度酒精和无尘布： 清洁散热片和导热硅脂残留。
- 软毛刷/皮老虎： 清理风扇和散热鳍片上的灰尘。
- 导热硅脂： 如需更换CPU/GPU散热模块，请准备高品质的硅脂（如信越7921、酷冷至尊MX-4等）。
- 升级工具（如需升级）：
- 对应的替换硬件： 新的内存条、M.2 SSD、2.5英寸硬盘等。
- 硬盘转接盒（可选）： 方便在新硬盘安装系统前进行数据迁移或格式化。
安全与环境准备
- 断电与断开所有连接： 关闭电脑，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
- 静电防护： 人体静电是电子元件的隐形杀手，建议佩戴防静电手环，并确保工作环境干燥，操作前，可触摸一下金属水管或暖气片释放静电。
- 选择合适的场地： 在一个光线充足、干净、平整的桌面进行操作，最好铺上软布，防止划伤外壳和零件意外掉落。
- 记录与拍照： 这是至关重要的一步！在拆卸每一个部件或断开每一条线缆前，用手机拍照记录，这能极大地帮助你后续的还原工作，避免遗忘或错装。
心态准备
- 耐心与细致： Precision 5510的内部结构紧凑，很多部件通过卡扣和细小的排线连接，切忌暴力拆卸，遇到阻力时停下来检查，而不是强行拉扯。
- 按部就班： 严格按照本指南的步骤进行，不要跳步或凭感觉操作。
Dell Precision 5510拆机详细步骤图文指南
重要提示： 以下步骤基于Precision 5510的典型结构设计，不同批次或定制机型可能存在细微差异，请以你手中的实物为准，并随时参考你的拍照记录。

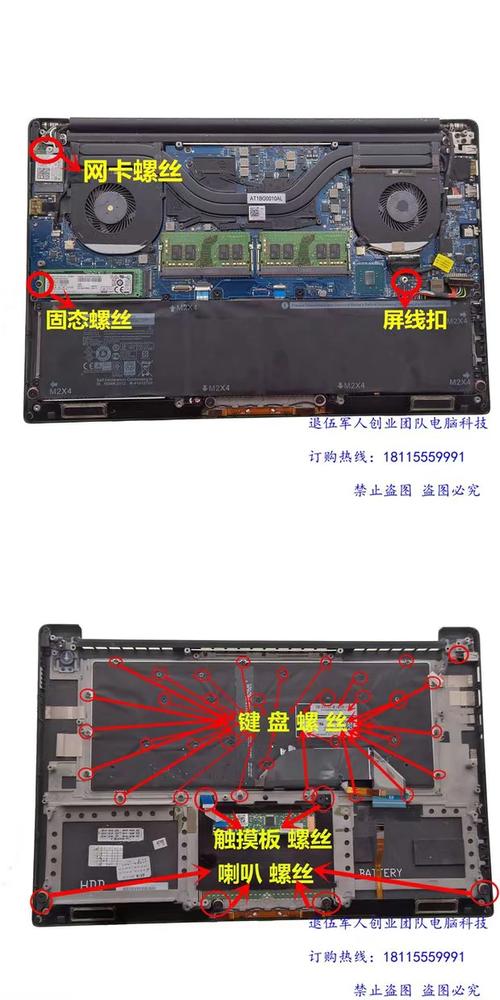

第一步：移除后盖
- 翻转笔记本，使D面（底部）朝上。
- 用PH1螺丝刀拧下后盖上所有的螺丝。注意： 通常会有不同长度的螺丝，请务必按位置分类存放，或拧回原位，防止装错。
- 拧下所有螺丝后,使用塑料撬棒从后盖缝隙处轻轻撬开，后盖是通过卡扣固定的，需要均匀用力，依次分离四周。

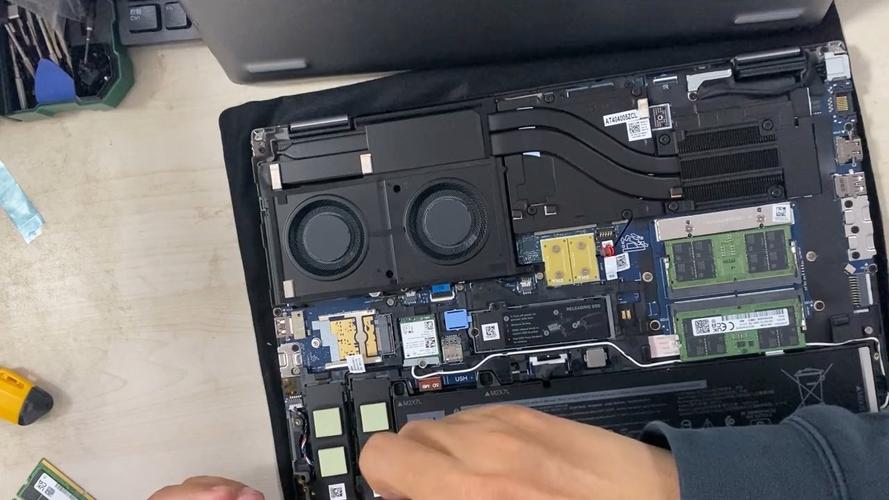

- 小心地将后盖取下,此时你会看到完整的内部主板、散热模组和电池。
第二步：断开电池连接（安全第一！）
在操作任何内部部件之前,务必先断开电池供电，以避免短路风险。
（图片来源网络，侵删）
- 找到电池排线,它通常连接在主板靠近转轴或边缘的位置。
- 轻轻掀起电池排线锁扣,然后小心地将排线从插槽中拔出。切勿直接拉扯排线线身。
第三步：移除散热模组（清灰/更换硅脂核心步骤）
- 拧固定散热模组的螺丝,这些螺丝通常有固定的松紧顺序，建议对角线、分步地拧松，以避免主板因受力不均而变形，通常顺序是：先拧松所有螺丝半圈，再重复一次，直至完全卸下。
- 小心地将散热模组垂直向上抬起,由于散热膏的粘性，可能会有轻微的阻力，切勿硬拔。
- CPU和GPU芯片上的旧硅脂会留在散热器底座上,用软毛刷或皮老虎初步清理大块灰尘，然后用高纯度酒精和无尘布将芯片表面和散热器底座彻底清洁干净，直至露出金属原色。
- 如需更换硅脂： 在CPU和GPU核心上，挤出米粒大小（或根据硅脂说明）的新硅脂，用塑料片或干净手指（戴手套）均匀涂抹成薄薄一层。
- 安装散热模组： 按照与拆卸时相反的顺序，对准螺丝孔位，垂直、平稳地按下散热模组，然后按照对角线、分步的顺序，用适当的力道将螺丝拧紧，力道要均匀，确保散热模块与芯片紧密贴合。
第四步：移除内存条与硬盘
- 内存条： 内存条两侧通常有卡扣，向外拨开卡扣，内存条会自动弹起，然后即可斜向上拔出。
- M.2 SSD固态硬盘：
- 找到M.2 SSD插槽末端的螺丝，拧下它。
- SSD会以一个角度卡在插槽中,向上倾斜约30度，即可将其拔出。
- 5英寸机械硬盘/SSD（如有）：
- 找到硬盘仓,通常会有一个金属或塑料支架。
- 拧下固定支架的螺丝,然后拔掉硬盘的数据和电源排线。
- 将整个支架连同硬盘一同取出。
第五步：断开其他主要连接线缆（可选，如需更换主板或屏幕）
如果你只需要清灰或更换内存/硬盘，到这一步基本就完成了，但如果需要更换主板、屏幕、键盘等，则需要继续断开以下线缆：
- Wi-Fi/蓝牙模块天线： 拔出时注意，天线接头是卡扣式的，要捏住接头根部垂直拔出，不要拉扯天线线。
- 屏幕排线： 通常位于转轴处，非常细小脆弱，掀开排线锁扣，用镊子小心夹出。
- 键盘排线/触摸板排线： 位于主板上方，同样需要掀开锁扣后小心拔出。
- 其他传感器线缆： 如摄像头、指纹识别器等，根据实际情况找到并断开。
完成以上操作后，你就可以根据需要进行硬件更换或深度清洁了。
拆机后的还原与测试
- 反向操作： 按照拆机时的相反顺序，将所有部件一一装回，确保所有排线都已正确插入并锁好卡扣，所有螺丝都已归位并拧紧。
- 安装后盖： 对准卡扣，均匀用力按压后盖，确保其完全闭合，然后拧回所有螺丝。
- 连接电源： 先不要急着装上电池（如果之前断开了），连接电源适配器。
- 开机测试： 按下电源键，开机进入BIOS界面，检查各项硬件是否被正确识别（如内存容量、硬盘型号等）。
- 系统测试： 进入操作系统，运行一些常规软件，检查性能是否正常，风扇是否转动。
- 确认无误后： 关机，重新连接好电池，完成整个操作。
常见问题与注意事项（FAQ）
- Q: 拆机后无法开机怎么办？
- A: 这是最常见的问题，首先检查是否忘记连接电池或电源适配器，检查所有排线是否插好、是否插错位置，特别是屏幕和键盘排线，容易松动或接触不良，检查是否有螺丝掉在主板上导致短路。
- Q: 换了硅脂后温度没改善，反而更高了？
- A: 很可能是硅脂涂抹过多或过少，或者散热模块没有安装到位，导致接触不良，请重新清洁并涂抹适量的硅脂，并确保散热螺丝均匀拧紧。
- Q: 拧螺丝时很费力，担心拧滑丝怎么办？
- A: 使用质量好的螺丝刀，确保刀头与螺丝槽完全吻合，施加垂直向下的压力，然后平稳旋转，如果阻力很大，停下来检查是否是错位或有异物卡住。
- Q: 我可以自己更换CPU或GPU吗？
- A: 强烈不建议！ Precision 5510的CPU和GPU是BGA（球栅阵列）封装，直接焊接在主板上，普通用户根本无法进行更换，这需要专业的返修台和焊接技术，风险极高。
Dell Precision 5510的拆机过程虽然繁琐，但只要我们准备充分、步骤清晰、操作细致，完全可以由DIY爱好者独立完成，通过本指南，你不仅学会了如何拆机，更重要的是掌握了“安全第一、细致至上”的维修原则。
希望这份详尽的攻略能帮助你成功完成对爱机的维护或升级,如果你在操作过程中遇到任何问题，欢迎在评论区留言，我们一起探讨解决，保持你的Precision 5510时刻处于最佳状态，让它继续为你高效工作！
