iMac Fusion Drive拆机，如何操作？

【极其重要的警告：拆解风险极高，请务必谨慎！】

iMac 的内部结构非常紧凑，屏幕与机身通过大量胶水粘合，且内部连接线极其脆弱，任何操作失误都可能导致：

• 屏幕损坏（最常见且最昂贵）：屏幕是 iMac 最昂贵的部件，拆解过程中稍有不慎就可能压碎、刮伤或导致背光损坏。
• 逻辑板损坏：静电或错误的操作可能烧毁主板。
• 数据丢失：如果您的 Fusion Drive 上有重要数据，强烈建议在拆机前进行完整备份。
• 失去保修：自行拆机会立即使您的设备失去官方保修。

如果您没有拆解电子设备的经验，或者感到任何不确定，请立即停止并寻求专业维修人员的帮助。

拆解前准备

1. 数据备份：这是最重要的一步，使用 Time Machine 或其他方式，将 Fusion Drive 上的所有重要数据备份到外部硬盘。
2. 准备工具：
   • 吸盘：至少需要一个大型吸盘，用于分离屏幕和后盖。
   • 撬棒/塑料卡片：最好是几种不同硬度和尺寸的塑料撬棒，用于分离粘合的部件和断开卡扣。严禁使用金属螺丝刀，极易划伤塑料框架和屏幕。
   • T5 和 T6 梅花螺丝刀：用于拆解机身的螺丝。
   • T10 梅花螺丝刀：用于拆下屏幕支架的螺丝。
   • 防静电手环：防止静电损坏内部电子元件。
   • 干净、宽敞、光线充足的工作台：最好铺上柔软的布或毛巾，防止划伤。
3. 关闭电脑：完全关机，并拔掉电源线和所有外接设备。
4. 拍照！拍照！拍照！：在拆解的每一步，尤其是断开连接线之前，用手机拍下照片，这会是您重新组装时的“救命稻草”。

拆解步骤（以 27/21.5 英寸 iMac 为例）

第一阶段：分离屏幕和后盖

这是最困难、风险最高的一步。

1. 放置 iMac：将 iMac 面朝下，放在柔软的布上，屏幕下方垫上软物，防止屏幕意外落下。
2. 移除底座：
   • 在 iMac 背面底座盖板的周围，用热风枪或吹风机（中低档）均匀加热，软化背面的双面胶。注意不要过热，以免损坏塑料。
   • 用薄塑料卡片或撬棒小心地从边缘插入,慢慢分离盖板，卡扣通常位于上、下、左、右四个边角。
   • 断开连接底座和主板的排线,然后拧下固定底座的螺丝，取下整个底座。
3. 分离屏幕和后盖：
   • 在 iMac 背面边缘一圈，均匀地加热双面胶。
   • 在顶部中间位置,先用吸盘吸住，然后缓慢、平稳地向上拉起，创造一个微小的缝隙。
   • 将塑料卡片从缝隙中插入,沿着边缘慢慢滑动，切断双面胶。动作一定要慢、轻、稳，感觉到阻力时不要硬来，换个位置继续加热和切割。
   • 沿着整个边缘一圈,切断所有双面胶，屏幕和后盖是通过卡扣固定的，需要耐心地逐一解开。
   • 当分离约 1-2 厘米后，立即停止！ 此时屏幕和后盖之间还连接着大量的排线，绝对不能将屏幕完全打开。

第二阶段：断开屏幕排线

1. 小心打开：将 iMac 后盖立起，让屏幕与底座成大约 90 度角，这样可以减轻排线的拉力。
2. 断开排线：
   • 您会看到几根连接屏幕和主板的宽而扁平的排线,排线通过一个黑色的塑料卡扣固定。
   • 先解开卡扣：用指甲或小撬棒，将卡扣向上或向外轻轻拨开（不同型号方向不同），听到“咔”的一声即可。
   • 再拔出排线：用手指捏住排线的塑料保护头，垂直于主板向上拔出。切勿直接拉扯排线本身！
   • 对所有排线重复此操作,拍照记录下每根排线的位置和方向。

第三阶段：移除屏幕组件

1. 断开 iSight 摄像头和传感器排线：在屏幕顶部中央，找到连接摄像头和环境光传感器的细小排线，用同样的方法解开卡扣并拔出。
2. 移除屏幕：现在屏幕组件已经完全与机身分离，小心地将它放在安全的地方，屏幕朝上，并盖上柔软的布。

第四阶段：访问内部组件

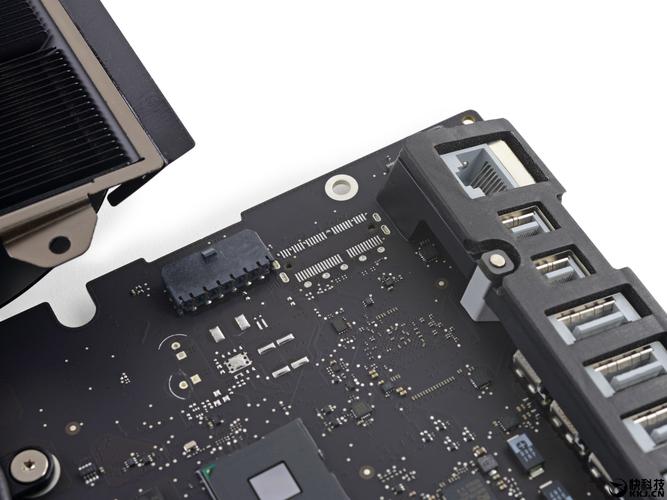

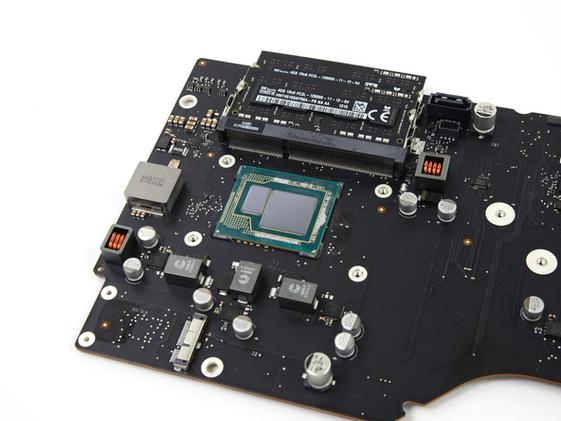

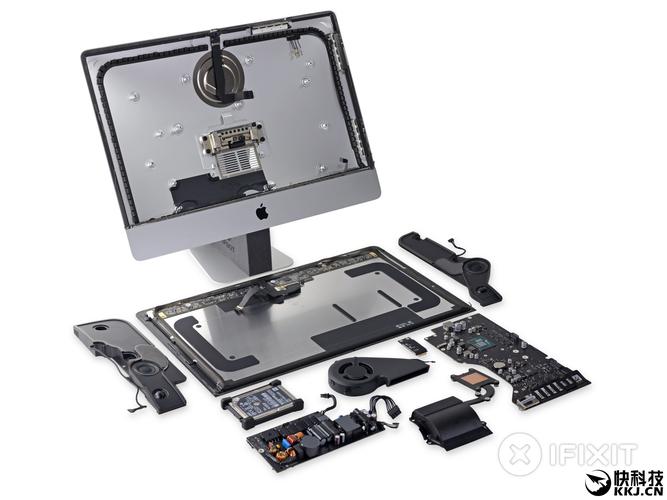

您可以看到 iMac 的内部结构，包括风扇、散热片、硬盘、内存条和主板。

1. 断开其他连接：
   • SD 读卡器：在主板右侧，找到连接 SD 卡槽的排线，解开卡扣拔出。
   • 风扇和温度传感器：拔掉连接风扇和散热片的电源线和温度传感器插头。
2. 移除散热系统：
   • 拧下固定散热片和风扇的螺丝。
   • 小心地向上抬起散热片,通常会与 CPU/GPU 粘有导热硅脂，动作要轻柔。
   • 将散热系统放置在一边。
3. 移除硬盘/SSD 和风扇：
   • 现在您可以看到硬盘托架,通常会有一个金属支架固定着硬盘。
   • 拧下固定硬盘托架的螺丝,小心地将整个托架（包括硬盘和风扇）向上拔出。
   • 这就是您的 Fusion Drive！ 它由一个传统的机械硬盘 和一个较小的闪存 条组成，通过软件 RAID 方式组合成一个逻辑卷。

针对 Fusion Drive 的操作

当您拆下硬盘托架后,就可以对 Fusion Drive 进行具体操作了。

更换 Fusion Drive

1. 拆解旧托架：拧下固定 HDD 和 SSD 到托架上的螺丝，将它们分离。
2. 安装新驱动器：
   • 将新的 SSD 和 HDD 按照原来的位置安装到托架上，拧紧螺丝。
   • 重要：务必确保新 SSD 的规格（如接口、尺寸、协议）与原装 SSD 完全兼容，否则 macOS 系统可能无法识别 Fusion Drive 功能。
3. 重新安装：将整个托架按原样插回 iMac，连接好所有数据线和电源线。

升级或单独更换 SSD

• 强烈建议：如果您想升级 SSD，最好是购买一个与原装 SSD 容量相同或更大的、兼容的 SSD，然后替换掉原装的 SSD，这样可以最大限度地保留系统稳定性和兼容性。
• 数据迁移：更换 SSD 后，您需要将原系统的数据完整地迁移到新 SSD 上，这通常需要借助外置硬盘盒和 macOS 的恢复功能来完成，操作相对复杂。

转换为纯 SSD 或纯 HDD

• 技术可行，但强烈不推荐：您可以从托架上拆下 SSD 或 HDD，单独使用。
• 纯 SSD：系统会飞快，但容量会变得非常小。
• 纯 HDD：容量大，但速度会慢得像“蜗牛”。
• 系统问题：这样做可能会导致系统配置文件出错，启动失败，或性能异常，如果您坚持要这么做，建议完全重新安装 macOS 系统。

重新组装

1. 反向操作：按照拆解的相反步骤进行组装。
2. 检查排线：在连接任何排线前，再次对照照片，确保方向和位置完全正确。
3. 导热硅脂：如果移除了散热片，清洁掉旧的导热硅脂，涂抹新的、高质量的导热硅脂在 CPU 和 GPU 上。
4. 对齐屏幕：在合上屏幕和后盖时，确保边缘完全对齐，然后均匀用力按压，直到所有卡扣“咔哒”一声扣紧。
5. 测试：在拧紧所有螺丝之前，可以先连接电源开机，确保一切正常工作（屏幕显示、风扇转动、系统能启动）。

拆解 iMac Fusion Drive 是一项精细且高风险的工作，如果您只是想升级存储，购买一个现成的、兼容的 Fusion Drive 或直接升级到纯 SSD 固态硬盘（需要外置硬盘盒进行迁移）是更安全、更简单、更推荐的选择。

如果您是为了维修（如更换硬盘、清理风扇灰尘等），并且有足够的信心和经验，那么请务必遵循以上步骤，小心操作，祝您拆机顺利！
