⚠️ 重要警告：
（图片来源网络，侵删）
- 失去保修： 拆机将立即导致您的设备失去官方保修资格。
- 损坏风险： 内部排线非常脆弱，操作不当极易导致屏幕、主板或其他部件损坏，请务必在干净、光线充足的环境下进行。
- 静电风险： 人体静电可能损坏精密电子元件，建议佩戴防静电手环,并在操作前触摸金属物体释放静电。
- 备份数据： 拆机前请确保所有重要数据已备份。
准备工作
- 工具：
- 塑料撬棒/卡片： 必备！用于撬开卡扣,避免划伤外壳。
- 小型十字螺丝刀： 通常为 Phillips #0 或更小。
- T5 和 T6 星形螺丝刀： 用于拆解内部结构。
- 镊子： 用于夹取小螺丝和排线。
- 塑料拨片/撬棒： 用于分离排线连接器。
- 吸尘器/毛刷： 清理灰尘。
- 防静电手环（推荐）： 保护电子元件。
- 环境： 一张干净的大桌子,良好的照明。
拆机步骤详解 (以 Acer Switch 12 R13 为例)
第一步：移除外置键盘底座
- 将设备平放在桌面上,键盘底朝上。
- 使用塑料撬棒，从键盘底座的边缘（通常是转轴附近或电池仓盖边缘）轻轻插入,小心地撬开卡扣。
- 沿着边缘慢慢滑动撬棒,逐步分离键盘底座的上下两部分外壳。
- 注意： 键盘底座内部可能有连接线连接到主机（如触控板、键盘背光等），在完全分离前，请仔细观察并断开这些排线，通常它们是 ZIF（零插入力）连接器,需要用指甲或塑料拨片向上轻轻撬起小卡扣才能拔出。
第二步：断开主机与键盘底座的连接
- 打开主机，将屏幕完全展开，呈“帐篷”模式或平放。
- 在主机屏幕的转轴区域，通常会有几颗隐藏的螺丝,可能需要先取下屏幕边框的橡胶垫或塑料贴片才能看到。
- 用合适的螺丝刀拆下这些螺丝。
- 你可以将主机和键盘底座完全分离,主机就是你需要进一步拆解的部分。
第三步：拆解主机屏幕部分
这是最关键和最需要小心的部分。
-
取下屏幕后盖：
- 将主机屏幕朝下,屏幕后盖朝上。
- 使用塑料撬棒，从屏幕边框的缝隙处开始，小心地撬开后盖，后盖通常由许多卡扣固定,需要耐心地一圈一圈地撬开。
- 注意： 屏幕排线、摄像头排线等可能仍然连接着后盖，在完全取下后盖前，要小心地识别并断开这些排线，断开方法同上，撬起 ZIF 连接器的卡扣。
-
断开屏幕排线：
- 取下后盖后,你会看到屏幕背板。
- 屏幕数据线从屏幕边缘连接到主板上，找到这个连接器，用塑料拨片轻轻撬起卡扣，然后拔出排线。务必垂直拔出，不要左右摇晃！
-
取下屏幕总成：
- 屏幕总成通常由几颗螺丝固定在金属框架上,拆下这些螺丝。
- 小心地抬起屏幕总成，注意不要过度弯曲,以免损坏内层屏幕。
- 你会看到屏幕的支架、摄像头模块等，如果需要更换屏幕,此时可以完整取下。
第四步：拆解主机主板部分
-

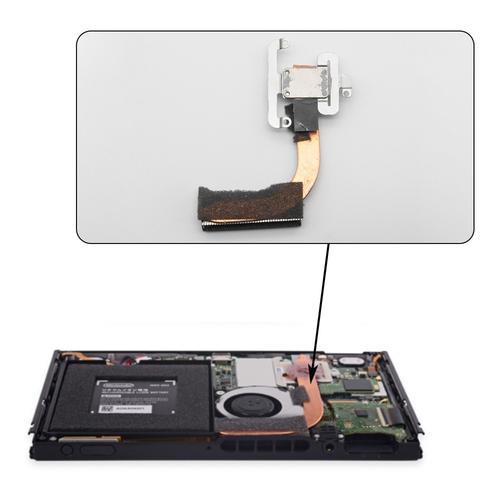

移除风扇和散热模组：
- 在主板上,你会看到一个小的风扇和散热铜管。
- 先拆下固定风扇的螺丝，然后断开风扇的电源线（同样是 ZIF 连接器）。
- 拆下固定散热模组的螺丝，然后小心地取下整个散热铜管和风扇，通常会有一些导热硅粘在上面,不要强行拉扯。
-
断开其他连接器：
- 在移除散热模组后，你会更清晰地看到主板上的其他连接器，
- 摄像头排线
- 无线网卡天线（通常有两根，白色的,注意不要弄断或弄混）
- 电池连接器（非常重要！）
- 先断开电池连接器！ 这是为了防止在后续操作中发生短路。
- 然后依次断开其他所有排线，记住它们的位置和方向,方便安装回去。
- 在移除散热模组后，你会更清晰地看到主板上的其他连接器，
-
拆下主板：
- 主板通常由几颗螺丝固定在机身上。
- 拆下所有螺丝后，小心地抬起主板的一端，然后滑动取下,注意不要拉扯到任何未断开的排线。
-
移除电池（可选）：
- 电池通常有双面胶或胶带固定在机身上。
- 使用塑料撬棒和热风枪（或吹风机的低热档）软化胶带，小心地将电池从机身上分离下来。注意安全，锂电池不要刺穿或短路。
清洁与维护
- 清灰： 使用软毛刷和吸尘器仔细清理风扇、散热鳍片和机身上的灰尘。
- 更换硅脂： 如果更换了散热模组或清灰后效果不佳，可以拆下散热片，用无水酒精和棉签清理掉旧硅脂，然后在 CPU 和 GPU 核心上涂抹新的硅脂。
- 更换部件： 根据你的需求（如更换硬盘、加装内存、更换屏幕等），此时可以操作。注意： Switch 12 的内存和硬盘通常是焊死在主板上的，不可升级。
组装步骤
组装过程与拆解步骤完全相反,请务必遵循以下原则：
- 对齐： 确保所有部件和卡扣都对齐到位。
- 螺丝： 按照原位的扭矩和顺序拧回螺丝，不同位置的螺丝长度可能不同,拧错可能导致外壳损坏或内部部件挤压。
- 排线： 确保所有排线都完全插入 ZIF 连接器，然后听到“咔哒”声后，再轻轻压下卡扣锁紧,方向绝对不能错。
- 测试： 在完全组装好屏幕后盖之前，最好先连接键盘底座，开机测试一下各项功能（屏幕显示、触摸、键盘、触控板等）是否正常,确认无误后再封上后盖。
Acer Switch 12 的拆机挑战主要在于其独特的双轴转轴设计和排线布局。最大的难点在于第一步断开主机与键盘底座的连接，以及第三步小心地分离屏幕后盖和断开屏幕排线。
如果你只是想清灰，强烈建议只拆解键盘底座和主机与底座的连接部分，不要轻易触碰屏幕排线，因为那里最容易出问题，如果你没有经验，对于涉及屏幕和主板内部的操作,寻求专业人士的帮助是更安全的选择。
