Latitude 3450拆机内部结构如何？

Latitude 3450 是一款经典的商务本，其内部设计相对规整，但并非所有部件都易于更换，拆机前，请务必断开所有外部电源，并取下电池（如果可拆卸）或长按电源键30秒以上以释放主板残余电量。

重要提示

1. 保修失效：自行拆机会导致您的笔记本电脑失去官方保修资格。
2. 静电风险：人体静电可能损坏精密的电子元件，请务必在防静电垫上进行操作，并佩戴防静电手环。
3. 记录步骤：在拆卸过程中，请拍照或记录下每个步骤和螺丝的位置，因为不同位置的螺丝长度可能不同，装错可能会导致主板损坏或外壳无法合拢。
4. 备件：准备一个托盘或磁吸螺丝盘来分类存放螺丝，避免丢失。

Latitude 3450 拆机图解与步骤

第一步：准备工作

• 工具：你需要一套精密螺丝刀，主要包括 PH0# 和 PH1# 的十字螺丝刀，以及一个塑料撬棒（避免划伤外壳）。
• 位置：找一个光线充足、干净整洁的工作台。

第二步：移除后盖

Latitude 3450 的后盖是通过卡扣和螺丝固定的，需要先拆下所有螺丝，再用撬棒小心分离。

1. 翻转笔记本：将 D 面朝上，放在工作台上。

2. 拆下所有螺丝：用 PH0# 螺丝刀，拧下后盖上所有的螺丝。注意观察螺丝的长度，最好分开放置。

3. 分离后盖：后盖与机身之间有很多塑料卡扣，用塑料撬棒，从后盖的缝隙处（通常是标签附近或边缘）小心地插入，轻轻用力，沿着边缘逐一撬开卡扣。


   （图片来源网络，侵删）

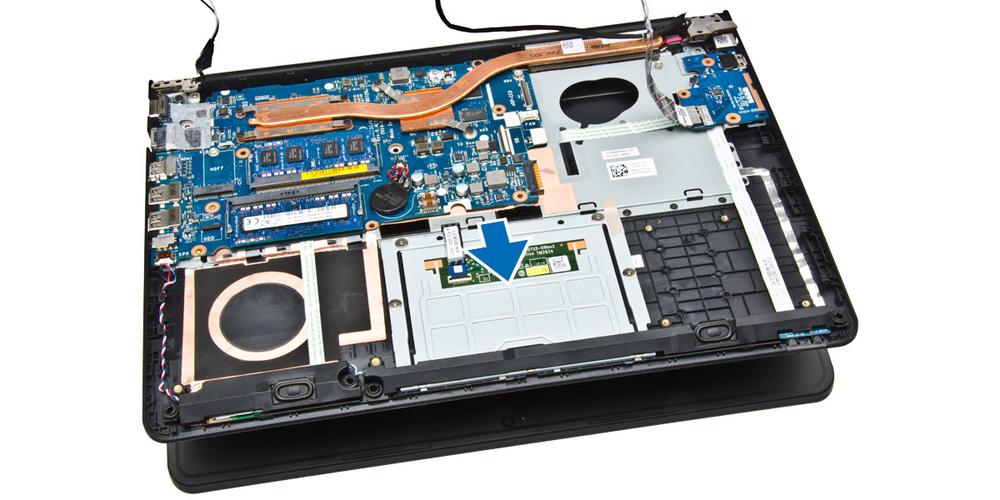

4. 取下后盖：当所有卡扣都分离后，就可以取下整个后盖了，笔记本的内部结构就完全暴露出来了。

第三步：内部主要组件图解与拆卸

取下后盖后,你可以看到以下主要部件：电池、内存条、无线网卡、硬盘、散热模组、扬声器等。

电池

• 注意：Latitude 3450 的电池通常是用胶水粘在机身上的，拆卸时需要非常小心，避免损坏电池或外壳。
• 步骤：
  1. 先断开电池连接器,找到连接到主板的排线，用指甲或撬棒小心地将其从插槽中拔出。
  2. 用撬棒缓慢地从电池边缘插入,一边加热（如果胶水很硬，可用热风枪低温吹拂，但注意温度，避免损坏塑料）一边慢慢撬开，直到整块电池被取下。

内存条

• Latitude 3450 通常有两个内存插槽，位于无线网卡和硬盘之间。
• 步骤：
  1. 找到内存条两侧的金属卡扣。
  2. 同时向外掰开两侧的卡扣,内存条会自动弹起一个角度。
  3. 此时即可将内存条从插槽中拔出。

无线网卡

• 无线网卡通常位于内存条旁边。
• 步骤：
  1. 先断开天线,你会看到两根细小的天线（通常是黑色和白色的），它们通过金属扣固定在网卡上，用指甲轻轻挑起金属扣，然后取下天线。记住哪根是主天线（WIFI），哪根是副天线（蓝牙），通常白色是主天线。
  2. 用 PH0# 螺丝刀拧下固定无线网卡的天线支架螺丝。
  3. 将无线网卡以约 45 度角拔出插槽。

硬盘/固态硬盘

• Latitude 3450 支持 2.5英寸机械硬盘或固态硬盘。
• 步骤：
  1. 拧下固定硬盘仓的螺丝。
  2. 向前轻轻滑动硬盘,直到它从接口上脱离。
  3. 取下硬盘后,你还可以看到硬盘仓下方的减震垫。

散热模组

• 清灰或更换硅脂时需要拆卸散热模组。
• 步骤：
  1. 非常重要：断开 CPU 风扇的电源线，它通常是一个小的白色或黑色插头，插在主板靠近风扇边缘的位置。
  2. 拧下固定散热模组的螺丝,通常有 2-4 个。
  3. 小心地将散热模组垂直向上提起。注意：散热模组和 CPU/GPU 之间有热管，不要用力过猛或倾斜角度过大，以免损坏热管或焊点。
  4. 取下后,用无水酒精和高纯度异丙醇清洁膏（或橡皮擦）清理掉旧硅脂，为涂抹新硅脂做准备。

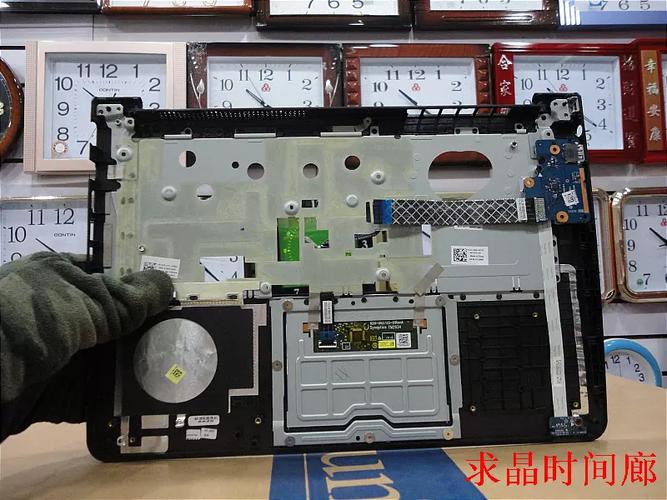

键盘与掌托拆卸 (进阶)

• 如果你想更换键盘、清洁内部风扇深处或升级主板，需要拆卸键盘和掌托。
• 步骤：
  1. 先断开电池！
  2. 翻转笔记本到 C 面（键盘面），取下几颗隐藏在脚垫或标签下的螺丝。
  3. 用撬棒小心地从屏幕边框或键盘周围撬开 C 面的上层塑料框架。
  4. 断开键盘排线和触摸板排线（它们都是扁平的排线，用卡扣固定）。
  5. 拧下固定键盘的螺丝,即可取下整个键盘和掌托总成。这一步风险较高，建议有一定经验再尝试。

总结与建议

• 常规升级/维护：对于普通用户，最常见的拆机操作就是 更换内存、硬盘和无线网卡，这些操作相对简单，风险较低。
• 深度清灰：如果需要清灰，需要拆到 散热模组 这一步，注意清洁风扇叶片和散热鳍片上的灰尘。
• 寻求专业帮助：如果你对以上任何步骤感到不确定，或者需要更换主板、屏幕等复杂部件，强烈建议将电脑送到专业的维修店进行处理，以免造成不可逆的损坏。

希望这份详细的拆机图解和步骤能帮助到您！
