⚠️ 重要提示与准备工作
- 风险自负：拆机有损坏设备、失去保修的风险，Latitude 3340 是一款相对老旧的商务本，内部结构可能比较紧凑，操作请务必小心。
- 断电与断开连接：必须在完全关机并拔掉电源适配器后进行操作，如果可能，请移除电池（见第一步）。
- 防静电：人体静电可能损坏内部精密元件，请在干燥、洁净的环境下操作，并佩戴防静电手环，或者经常触摸金属接地部分以释放静电。
- 工具准备：
- 塑料撬棒/卡片：首选，避免划伤外壳。
- 小型十字螺丝刀：用于拆卸螺丝。
- T5/T6 梅花螺丝刀：可能需要用于拆卸硬盘/内存等部件的固定螺丝。
- 镊子：用于夹取小螺丝或连接器。
- 容器：用于分类存放拆下的螺丝，避免混淆。
第一步：准备工作与移除电池
Latitude 3340 的电池通常是内置的，但可以通过底部的盖板进行拆卸。
（图片来源网络，侵删）
- 翻转笔记本：将笔记本 D 面（底部朝上）放置在柔软的布料或防静电垫上。
- 移除电池盖板：
- 找到标有 “Battery” 或电池图标的盖板。
- 使用合适的螺丝刀拧下固定该盖板的螺丝。
- 使用塑料撬棒从缝隙处轻轻撬开盖板,注意盖板可能通过卡扣固定，要均匀用力，避免弄断卡扣。
- 断开电池连接器：
- 打开盖板后,您会看到电池和一根连接到主板的排线。
- 小心地用镊子或指甲轻轻抬起排线连接器上的卡扣,然后将排线拔出。切勿直接拉扯排线本身。
- 至此,笔记本已与所有电源断开，可以安全地进行后续操作。

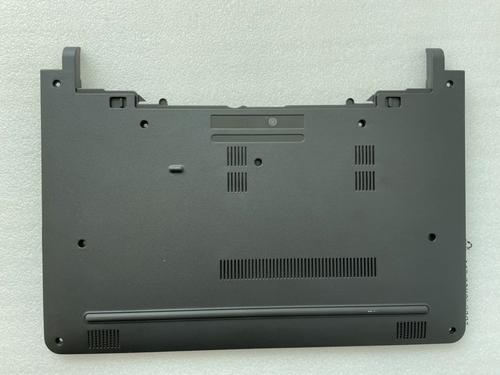

第二步：拆卸后盖（D面）
Latitude 3340 的后盖通常是与整个底盘一体的，需要完全移除才能接触到内部组件。
- 移除所有底部螺丝：
- 仔细检查笔记本底部,拧下 所有 的螺丝。注意：不同长度的螺丝用于固定不同的部件，请务必分类存放！有些螺丝可能隐藏在橡胶脚垫下，需要先将其撬起。
- 特别注意内存仓和无线网卡仓的螺丝,这些螺丝通常较短。
- 分离后盖：
- 从后盖的缝隙（通常是接口处或边缘）开始，用塑料撬棒小心地撬开。
- 后盖与机身之间有很多塑料卡扣,需要沿着边缘一圈一圈地慢慢撬开，动作要轻柔，避免用力过猛导致卡扣断裂。
- 当所有卡扣都松开后,后盖就可以被取下了。
第三步：内部组件升级与更换
您已经可以看到笔记本的内部了,以下是主要组件的拆解步骤。
A. 升级内存
- 定位内存插槽：内存条通常位于后盖下方，有两个插槽，被一个金属屏蔽罩盖住。
- 移除屏蔽罩：拧下固定屏蔽罩的螺丝，然后将其取下。
- 更换内存：
- 内存条两侧有卡扣,向外掰开，内存条会自动弹起一个角度。
- 以约 45 度角抓住内存条两端，将其拔出。
- 安装新内存时,将金手指对准插槽，以相同角度插入，然后向下按压，直到两侧卡扣“咔”一声自动扣住。
B. 更换或加装固态硬盘/机械硬盘
Latitude 3340 通常使用 2.5 英寸的硬盘，并且可能有一个 mSATA 接口用于加装第二块硬盘（具体取决于配置）。
- 定位硬盘仓：找到标有 “HDD” 或硬盘图标的区域。
- 断开连接器：硬盘通过一根数据线和一根电源线连接，先小心地拔掉这两根连接器。
- 移硬盘托架：拧下固定硬盘托架的螺丝，然后将整个托架连同硬盘一起取出。
- 更换硬盘：拧下托架上固定硬盘的螺丝，将旧硬盘取下，换上新的硬盘，并用螺丝重新固定在托架上。
- 安装回去：将硬盘托架装回原位，插好连接器，拧上固定螺丝。
C. 更换无线网卡
- 定位无线网卡：无线网卡通常位于内存插槽附近，是一块带有天线的长方形卡片。
- 断开天线：无线网卡上有两根细长的天线（白色和黑色），用镊子夹住天线头部的塑料卡扣，然后垂直向上拔出。注意不要拉扯天线线。
- 移除网卡：网卡通常通过一个小的螺丝固定，拧下螺丝后，网卡会自动松开，以一个角度拔出。
- 安装新网卡：将新网卡插入插槽，拧上固定螺丝，然后重新连接天线。务必确保天线连接牢固，否则会导致信号差或无法连接。
D. 清理风扇和散热模组
如果笔记本散热不良,这是拆机的主要目的之一。
（图片来源网络，侵删）
- 定位风扇和散热铜管：风扇通常位于 CPU 和 GPU 上方，连接着散热铜管。
- 断开风扇连接：找到连接到主板的风扇电源线，拔掉它。
- 移除散热模组：
- 拧下固定散热模组的所有螺丝（同样，注意长短不一）。
- 小心地抬起散热模组,由于散热膏可能已经干涸，模组可能会粘在芯片上，请务必垂直向上、平稳地抬起，不要左右晃动，以免损坏芯片或焊点。
- 清理与涂抹散热硅脂：
- 用无水酒精和高纯度棉签或无尘布,彻底清理掉 CPU 和 GPU 芯片上残留的旧硅脂。
- 在 CPU 和 GPU 核心中央，挤出少量新的、高质量的散热硅脂（米粒大小即可）。
- 将散热模组平稳地放回原位,按照之前拧螺丝的 对角线顺序 依次拧紧螺丝，以确保压力均匀。
第四步：重新组装
- 检查与确认：在合上后盖之前，再次检查所有部件是否安装到位，连接器是否插紧，螺丝是否都已拧紧。
- 安装后盖：对准卡口，将后盖轻轻按压回去，确保所有卡扣都“咔”一声扣紧。
- 拧回所有螺丝：按照之前分类的顺序，将所有底部螺丝拧回，确保没有遗漏。
- 安装电池：将电池排线插回，盖上电池盖板并拧上螺丝。
- 首次开机：连接电源适配器，但不立即装回键盘面，先进行一次裸机开机测试，确保所有硬件（内存、硬盘、风扇等）正常工作，屏幕能正常显示，如果一切正常，再关机并装回键盘面。
第五步：装回键盘面
这一步在更换键盘或清洁内部后需要进行。
- 移除键盘面螺丝：翻转笔记本，移除键盘面所有可见的螺丝（通常在屏幕转轴附近和掌托边缘）。
- 断开排线：小心地打开 C 面（键盘面），您会看到连接到主板的排线（摄像头、触摸板、键盘等），用撬棒小心地掀起排线锁扣，拔出排线。
- 分离键盘面：键盘面同样通过卡扣固定，用塑料撬棒沿着边缘小心地撬开，将其与底盘分离。
- 安装回去：按照相反的顺序操作，先将键盘面对准卡扣扣回，然后重新连接所有排线（注意方向，确保插入到位），最后拧回所有螺丝。
