重要注意事项
- 安全第一：在开始之前，请确保电脑已完全关机，并拔掉所有外接电源适配器和线缆（包括鼠标、电源线等）。
- 静电防护：人体静电可能会损坏精密的电子元件，强烈建议佩戴防静电手环，并将其夹在电脑机箱的金属部分，如果没有，请确保在接触电脑前，先触摸一下金属水管或暖气片，以释放自身静电。
- 工作环境：选择一个干净、光线充足、平坦的工作台面，准备一个容器来存放拆下的小螺丝，因为 T440 的螺丝长度和用途各不相同，混用可能会导致损坏。
- 数据备份：任何拆机操作都有风险，在进行之前，请务必备份您的重要数据。
- 记录过程：强烈建议用手机或相机拆机过程，特别是排线的连接方式，方便后续还原。
- 耐心细致：ThinkPad 的设计虽然模块化，但依然需要耐心，遇到卡扣时，请用塑料撬棒轻轻施力，切勿使用蛮力，以免损坏塑料卡扣或外壳。
准备工具
- 必备工具：
- PH0 和 PH1 十字螺丝刀：用于拆卸大部分螺丝。
- 塑料撬棒：用于分离卡扣和撬开外壳，避免划伤。
- 防静电手环：防止静电损坏硬件。
- 可选工具：
- 镊子：用于夹取小螺丝或处理排线。
- 撬片/塑料卡片：如废弃的银行卡，可用于分离键盘面和底壳。
- 吹气球/皮老虎：用于清理灰尘。
ThinkPad T440 拆机步骤详解
第一步：准备工作与初步拆卸
-
关机并断电：如“重要注意事项”所述，确保电脑完全断电。
（图片来源网络，侵删） -
移除电池：
- 将电脑翻过来,背部朝上。
- 您会看到电池锁扣,通常是一个可以左右滑动的塑料开关，将开关拨到解锁位置。
- 向外拉出电池的拉环,电池就会弹起一个角度。
- 然后即可将电池取下。
-
移除后盖螺丝：
- 在背面,您会看到多个十字螺丝，它们被不同颜色的标签区分，用于指示其长度。
- 建议按颜色分类存放螺丝，特别是有垫圈的螺丝。
- 用 PH0 螺丝刀拧下所有后盖螺丝，通常包括：
- 内存仓盖板螺丝（1-2颗）。
- 无线网卡天线螺丝（2颗）。
- 硬盘仓螺丝（通常2颗，一颗带垫圈）。
- 主机底壳的所有固定螺丝（数量较多，注意长短和有无垫圈）。
-
取下后盖：
- 所有螺丝拧下后,后盖并不会马上脱落，因为它还通过塑料卡扣固定在机身上。
- 使用塑料撬棒,沿着后盖边缘轻轻撬开卡扣，可以从内存仓或硬盘仓的缝隙入手，因为那里的卡扣较少。
- 依次撬开所有卡扣,直到后盖可以自由取下。注意：后盖与主板之间有排线连接（如状态指示灯、部分型号的摄像头线），如果完全取下后盖，需要小心处理这些排线，我们只需要掀开一部分后盖就可以进行后续操作，除非需要更换主板。
第二步：内部核心部件拆卸

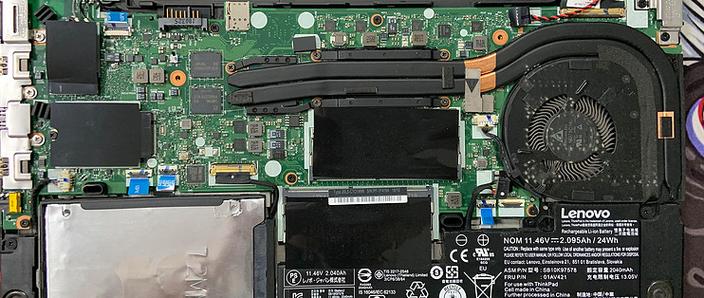

您已经可以看到 T440 的内部结构了。
（图片来源网络，侵删）
-

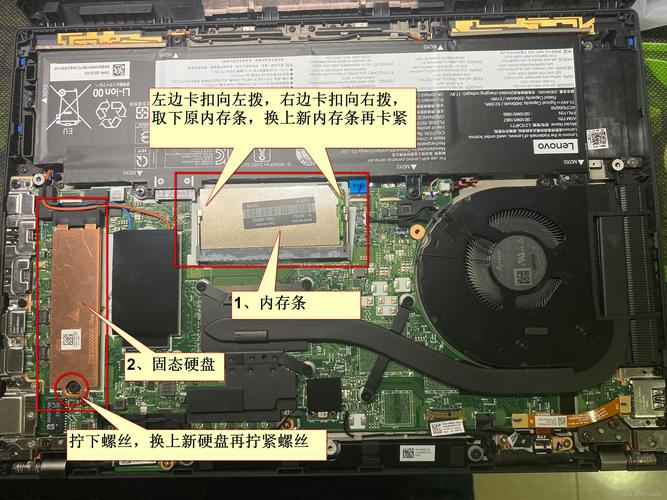

移除内存条：
- 找到内存仓（通常在后盖下，有两个小盖板，或者已经暴露出来）。
- 拧下内存仓盖板的螺丝,取下盖板。
- 内存条两侧各有一个金属卡扣,向外掰开，内存条会自动弹起一个角度，然后即可拔出。
-
移除无线网卡：
- 找到无线网卡（通常有两根天线连接着）。
- 先拔掉天线：天线接头是金属的，需要垂直向上轻轻拔出，不要左右摇晃，以免损坏接口。
- 拧下固定无线网卡的天线螺丝。
- 将无线网卡以约 45 度角拔出插槽。
-
移除硬盘/固态硬盘：
- 找到硬盘仓（通常是一个金属或塑料支架）。
- 拧下固定硬盘仓的螺丝。
- 向外轻轻拉硬盘仓,硬盘会一同被取出。
- 如果您要更换的是 2.5英寸机械硬盘，需要拧下硬盘两侧的螺丝，从支架中取出硬盘。
- 注意：T440 支持 M.2 SSD，但 M.2 插槽通常在主板上，被无线网卡挡住，要更换 M.2 SSD，需要继续拆卸，将无线网卡移开。
-
移除键盘和掌托（C面）：
- 这是最复杂的一步,需要移除整个键盘面才能更换主板、屏幕、风扇等。
- A. 断开排线：找到连接主板和键盘面的排线，它通常在转轴附近，用黑色的塑料卡扣固定，用指甲或撬棒轻轻向上掰起卡扣，然后水平拔出排线。切勿直接拉扯排线线身！
- B. 移除键盘固定螺丝：将电脑翻回正面（C面朝上），在键盘的顶部，通常有一到两颗隐藏在橡胶垫或标签下的螺丝，小心地用撬棒挑开这些橡胶垫，拧下螺丝。
- C. 分离键盘和掌托：从键盘的缝隙处（如 F12 键和电源键之间）插入塑料撬棒，慢慢撬开，T440 的键盘和掌托是通过大量的塑料卡扣固定的，需要耐心地一圈一圈地撬开，注意连接触摸板（TrackPoint）的排线，它也可能被卡住。
- D. 断开触摸板排线：当键盘和掌托分离后，您会看到触摸板的排线，同样，用撬棒打开其黑色卡扣，然后水平拔出。
- E. 取下C面总成：整个键盘、掌托、触摸板总成就可以取下了。
第三步：深入主板与散热模块
-
移除散热模块：
- 取下C面后,您会看到CPU和散热风扇。
- 先拔掉散热风扇的电源线（通常是一个白色或黑色的塑料接头）。
- 拧下固定散热器风扇的螺丝（通常是2-4颗）。
- 轻轻将散热模块取下,如果取下困难，可能是由于旧的导热膏已经干涸粘住了，可以稍微左右晃动一下。切勿强行拔出！
-
移除CPU：
- 拧开CPU插槽旁边的金属固定杆,向上抬起。
- CPU 会自动弹起，然后即可取出。
-
移除主板：
- 断开所有连接到主板的排线,包括：
- 屏幕排线（在转轴处，非常脆弱，务必小心）。
- 摄像头排线（如果有的话）。
- 调制解调器/蓝牙排线（通常在内存仓附近）。
- 拧下固定主板的螺丝（分布在主板四周）。
- 小心地将主板从机箱中取出。
- 断开所有连接到主板的排线,包括：
常见升级与维修
- 升级内存：步骤 5，支持 DDR3L 1600MHz，最大可支持 16GB (8GB x 2)。
- 更换硬盘/加装固态硬盘：
- 机械硬盘：步骤 6，替换 2.5英寸硬盘仓即可。
- M.2 SSD：需要将主板完全取出（步骤 11），您会看到一个 M.2 插槽，拧下固定螺丝，插入 SSD 后再拧回螺丝即可。
- 更换键盘：需要执行步骤 8，取下整个C面总成后，即可更换键盘。
- 更换屏幕：需要断开屏幕排线（步骤 11 的一部分），并拧下屏幕边框的固定螺丝。
- 清灰换硅脂：执行到步骤 9 即可，用吹气球清理风扇和散热鳍片的灰尘，用无水酒精和棉签擦掉旧硅脂，然后涂抹新的硅脂（推荐信越7921或利民TF7）。
装机还原
装机过程与拆机顺序相反,请务必确保所有螺丝都已拧紧，所有排线都已正确连接到位，不要忘记装上电池，开机测试。
希望这份详细的指南能帮助您成功完成 ThinkPad T440 的拆机操作！祝您顺利！
