surface pro 4拆机教程

【重要提醒】

• 风险自负：拆机会失去官方保修，并有可能损坏设备，如果你不确定自己能完成,建议寻求专业人士的帮助。
• 完全断电：在开始之前，请确保 Surface Pro 4 已完全关机,并断开所有连接的电源和外设。
• 防静电：人体静电可能损坏精密电子元件，建议在拆机前触摸一下金属物体以释放静电,或在防静电工作垫上进行操作。
• 记录过程：在拆卸过程中，特别是断开排线时，强烈建议用手机拍照记录每一步,以便在组装时能准确还原。

准备工作

所需工具

1. 撬棒/塑料卡片：至少两把，一把是较硬的金属撬棒（用于撬开外壳），另一把是较软的塑料撬棒或旧银行卡/塑料片（用于分离脆弱的排线和屏幕）。严禁使用螺丝刀等金属工具直接撬屏幕或排线，极易造成划伤或损坏。
2. 吸盘：用于吸附并抬起屏幕。
3. T5 和 T6 螺丝刀：Surface Pro 4 主要使用这两种规格的十字螺丝。
4. 塑料撬棒/撬片套装：非常有用,不同大小和形状的撬棒可以应对各种狭窄和脆弱的缝隙。
5. 镊子：用于夹取微小的螺丝和排线。
6. 容器：用于分类存放拆下的螺丝,防止混淆。
7. （可选）热风枪/吹风机：用于软化屏幕边缘的胶水，使拆卸更轻松,降低屏幕破裂风险。

拆机步骤

第一步：移除支架和后盖

1. 将 Surface Pro 4 平放在柔软的布或垫子上,屏幕朝下。
2. 移除支架：用撬棒从支架底部（靠近键盘接口处）轻轻撬开，然后沿着边缘慢慢滑动，直到将整个支架取下，支架是用卡扣固定的,无需螺丝。
3. 移除后盖：
   • 用吸盘吸附在后盖的中间位置。
   • 用另一把撬棒从后盖边缘（通常是靠近充电口的一侧）插入,轻轻向上撬。
   • 沿着后盖边缘，用撬棒和吸盘配合，一圈一圈地慢慢撬开卡扣，后盖是用非常多的卡扣固定的,需要耐心和技巧。
   • 注意：后盖和机身之间有粘合胶，可能会比较紧，如果遇到很大阻力，可以尝试用吹风机对着边缘吹热风（约 60-80°C），软化胶水后再撬，但切勿过热。

第二步：断开电池连接（关键安全步骤）

在继续任何操作之前，必须先断开电池！否则短路风险极高。

1. 拧下后盖上的所有螺丝，通常有 10-12 颗 T5 或 T6 螺丝，长短不一，一定要用容器分开放置。
2. 拧下所有螺丝后,后盖应该可以轻松取下。
3. 你会看到主板的顶部，电池排线连接在一个白色的 ZIF (零插拔力) 连接器上。
4. 用塑料撬棒轻轻掀起 ZIF 连接器的黑色小卡扣（约 45-60 度角）。
5. 千万不要直接拔排线！ 掀起卡扣后，排线会自动松开，用镊子夹住排线末端,将其水平拔出。
6. 至此，设备已完全断电，可以安全地进行后续操作。

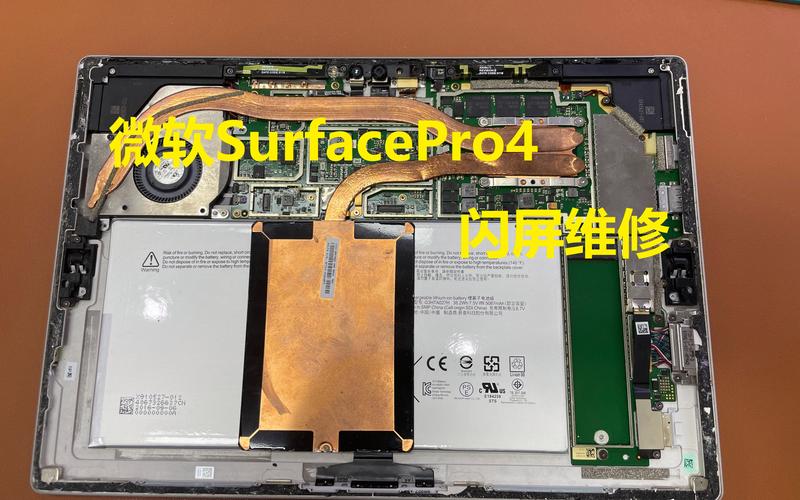

第三步：移除风扇和散热模块

1. 拧下固定风扇的几颗 T5 螺丝。
2. 小心地向上拔出风扇，风扇排线连接在主板上，如果需要完全移除，可以像断开电池一样，掀开 ZIF 卡扣并拔出排线，但有时为了方便，也可以不拔,只是将其移到旁边。
3. 拧下固定散热铜管和散热片的几颗 T6 螺丝。
4. 小心地取下整个散热模块，它通常和主板之间有导热硅脂,轻轻转动一下即可取下。

第四步：断开屏幕和其他连接器

1. 屏幕排线：这是最脆弱的部分之一，在屏幕转轴附近，你会看到连接到屏幕的排线，用塑料撬棒掀起其 ZIF 卡扣,然后水平拔出排线。
2. 摄像头排线：在屏幕顶部边缘，找到摄像头的排线,同样用撬棒掀起卡扣并拔出。
3. 其他排线：根据你接下来的操作，可能还需要断开键盘/Type Cover 排线、电源按钮排线等，看清位置后,用同样的方法操作。

第五步：移除屏幕总成

1. 在屏幕边缘和边框之间,你会发现很多塑料卡扣。
2. 用塑料撬棒沿着屏幕边缘，轻轻地、均匀地撬开这些卡扣。动作一定要轻柔,避免用力过猛导致卡扣断裂或屏幕破裂。
3. 所有卡扣松开后,屏幕总成就可以被轻松地取下了。

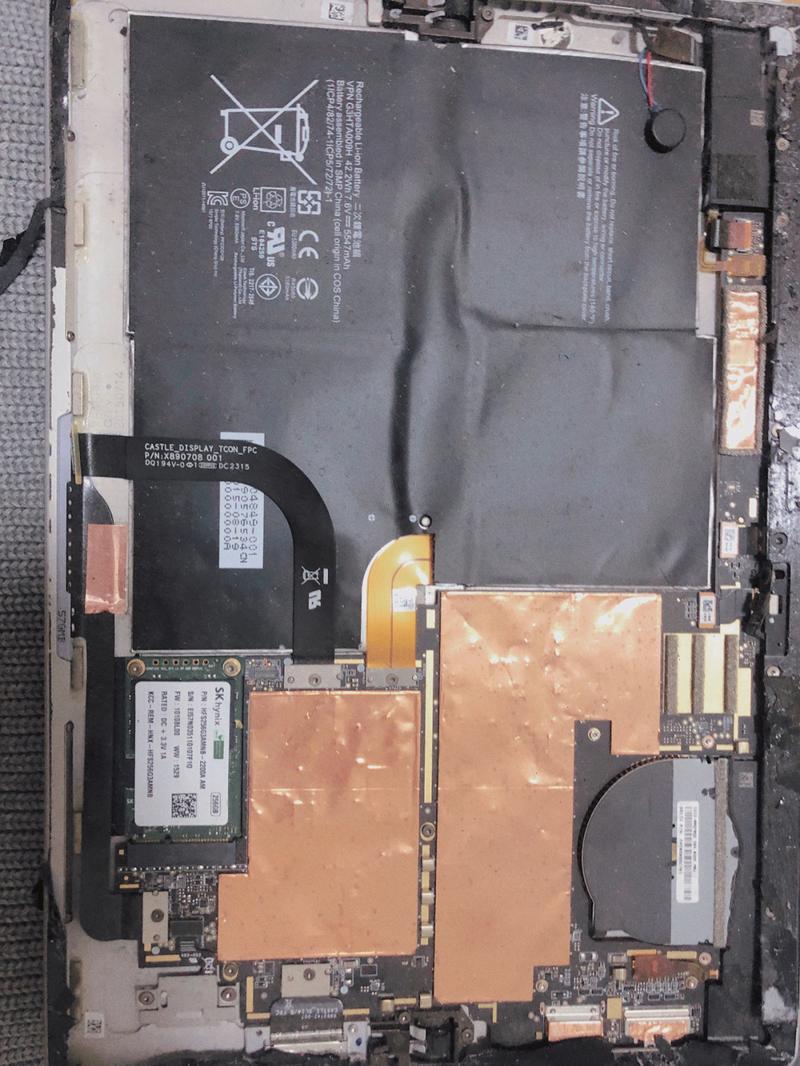

第六步：移除主板和其他组件

1. 主板：拧下固定主板的几颗 T6 螺丝，然后小心地向上拔出主板，注意主板下方可能还有连接到其他部件的排线，如果还没断开,需要先处理。
2. SSD 固态硬盘：SSD 通常贴在主板上，用少量螺丝固定,拧下螺丝即可取下。
3. 内存条：内存条也是通过卡扣固定的，向外掰开两端的卡扣，内存条会自动弹起,然后即可取出。
4. 扬声器/电池：这些组件通常也用螺丝固定,可以根据需要拆卸。

组装与还原

组装过程是拆机的逆向操作,请参考你之前拍摄的照片。

1. 清洁：在重新组装前，用高纯度酒精和无尘布清洁所有接触面（如 CPU/GPU 上的旧硅脂）。
2. 涂抹硅脂：如果需要更换或重新涂抹导热硅脂，在 CPU 和 GPU 芯片上挤上少量（米粒大小即可）,用塑料刮刀或信用卡均匀铺开。
3. 反向安装：按照与拆卸相反的顺序，将所有部件安装回原位。
   • 确保所有排线都完全插入 ZIF 连接器，然后务必将卡扣压回原位，听到“咔”的一声表示已固定好。
   • 拧螺丝时，请交叉、对角、分步地拧紧，确保压力均匀，避免主板变形，不要一次性拧死一颗，而是每颗都先拧上一半,然后再逐个拧紧。
4. 最后连接电池：在确认所有部件都已安装无误后，最后一步才是连接电池排线，插入排线后，用力压下 ZIF 卡扣,确保其锁定牢固。
5. 测试：在盖上后盖之前，可以先通电开机，测试设备是否能正常启动、屏幕是否显示正常、风扇是否转动等，如果一切正常,再装回后盖和支架。

常见拆机目的与注意事项

• 更换电池：这是最常见的拆机原因，注意电池本身也有粘性,移除时需小心。
• 升级内存/硬盘：Surface Pro 4 的内存和硬盘是焊死的，无法后期升级,所以此拆机目的通常不成立。
• 清灰和更换硅脂：这是提升性能和散热的有效方法，清灰时要用毛刷和吹气球（皮老虎）,避免液体进入。
• 更换屏幕：难度较高，需要非常小心地处理屏幕排线和边框卡扣,以免损坏新屏幕或边框。

祝你拆机顺利！
