Dell Venue 11 Pro 拆机后内部结构如何？

【重要警告：风险与前提】

1. 失去保修：自行拆机会立即使你的设备失去官方保修资格。
2. 损坏风险：内部排线非常脆弱，操作不当可能导致屏幕、主板或部件永久性损坏，请务必小心、耐心。
3. 断电：在开始任何操作前，务必完全关闭设备并断开所有电源连接。
4. 准备工具：你需要一套合适的工具，主要是塑料撬棒和螺丝刀，避免使用金属工具，以免划伤或短路。
5. 静电防护：强烈建议佩戴防静电手环，防止静电损坏敏感电子元件。
6. 查找指南：在动手前，强烈建议在网上搜索与你具体型号（5130/7130/7139）完全匹配的拆机视频或图文指南，不同年份或配置的细微差别可能导致拆解步骤不同，i5版本带风扇，i3版本没有，拆解时需注意。

拆机准备工作

• 工具清单:
  • 塑料撬棒 (必备，防止划伤)
  • 螺丝刀套装 (包含 #0 或 #00 十字螺丝刀，可能需要 TORX T5/T6)
  • 塑料卡片 (如信用卡，用于分离卡扣)
  • 镊� (用于夹取小螺丝和排线)
  • 防静电手环 (强烈推荐)
  • 容器 (用于分类存放拆下的螺丝，不同长度和位置很重要！)
• 工作环境:
  • 一个干净、光线充足、平整的工作台。
  • 铺上软布或防静电垫,防止划伤设备或零件掉落。

Dell Venue 11 Pro (以 5130/7130 为例) 拆机步骤概览

核心原则：先拆外部后内部，先断电后断连接。

第一步：移除外置键盘保护套/键盘底座

• 如果你的设备连接了官方的键盘底座,请先将其从平板主体上取下，通常有一个锁扣开关，滑动即可分离。

第二步：移除后盖

这是最关键也是最需要耐心的一步,因为后盖是用大量非常坚固的塑料卡扣固定的。

1. 加热（可选但推荐）：使用热风枪或吹风机的低档位，均匀加热后盖边缘，这可以软化胶水，使卡扣更容易分离，并降低断裂风险。注意温度不要过高，以免损坏塑料。
2. 寻找切入点：从充电口、耳机孔或品牌Logo等没有卡扣的位置开始。
3. 用塑料撬棒分离卡扣：
   • 将薄薄的塑料撬棒从后盖和机身的缝隙中插入。
   • 沿着边缘缓慢移动,同时施加轻微的向上撬力，你会听到“咔哒”声，这是卡扣被逐一解开的声音。
   • 务必保持撬棒始终紧贴后盖，而不是机身，以免撬坏内部框架。
   • 这个过程需要绕设备一周,耐心是关键，如果遇到特别紧的地方，可以适当加热并尝试从不同角度施力。

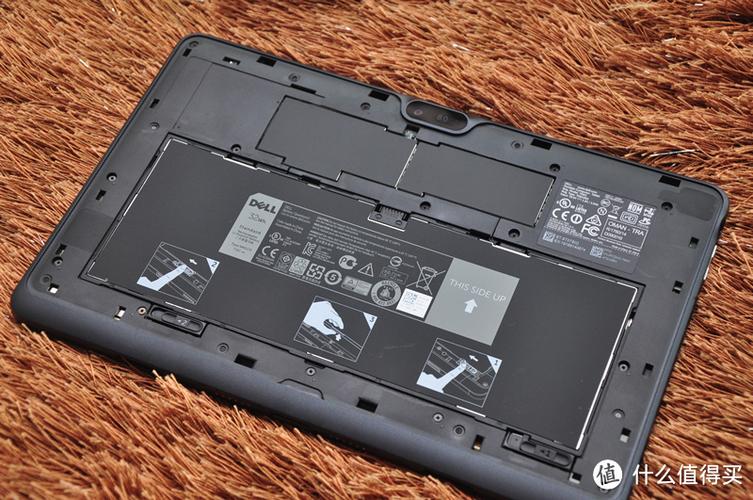

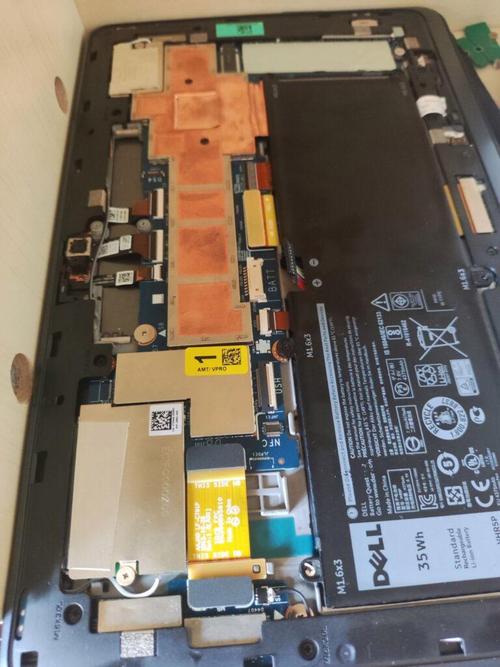

4. 完全分离后盖：当所有卡扣都松开后，后盖就可以被轻松取下，你将看到设备内部的全貌，包括电池、主板、风扇（i5版）等。

第三步：断开内部连接

在移除任何主要部件之前,必须先断开所有连接线。遵循“先断开，后拆卸”的原则。

1. 断开电池连接：这是最重要的一步！ 找到连接到主板的电池排线（通常是一个宽的、白色的接口），用镊子或指甲轻轻抬起排线旁边的卡扣，然后将排线水平拔出，这可以防止在后续操作中意外短路。
2. 断开屏幕排线：屏幕排线非常脆弱且短，位于转轴附近或主板边缘，找到它，同样是通过抬起卡扣来拔出。在拔出前，最好记下或拍下它的位置和方向。
3. 断开其他连接：根据你的型号，可能还有摄像头、无线模块等的排线，依次小心断开。

第四步：移除主要部件

现在可以安全地拆卸各个部件了。

1. 移除电池：
   • 电池通常用几颗螺丝固定在机身上。
   • 拧下这些螺丝后,电池会被强力胶粘在机身上。
   • 不要强行撬！ 使用塑料撬棒，从电池边缘的缝隙中慢慢插入，一边加热一边慢慢分离，这个过程需要极大的耐心，慢慢“撕”开粘胶，如果用力过猛，电池可能会损坏，甚至有起火风险。
2. 移散热风扇和散热模块 (仅限 i5 版本)：
   • 风扇通常由几颗螺丝固定。
   • 拧下螺丝后,轻轻提起风扇，然后断开连接到主板的排线。
   • 散热片通常用螺丝和导热管固定在CPU和GPU上,拧下螺丝即可取下。
3. 移除SSD硬盘 (部分型号支持)：
   • 在一些高端型号（如7139）中，SSD是可升级的。
   • SSD通常被一个金属或塑料支架固定,拧下支架上的螺丝即可取出SSD。
4. 移除主板：
   • 主板是最大的部件,由多个螺丝固定。
   • 拧下所有螺丝后,轻轻将主板从一侧滑出，注意不要拉扯到任何可能还连接着的排线。

组装与注意事项

1. 清洁：在重新组装前，用无水酒精和棉签清理掉旧的导热硅脂和残胶。
2. 更换导热硅脂：如果拆卸了散热模块，务必在CPU和GPU芯片上涂抹新的、高质量的导热硅脂。
3. 反向操作：组装过程基本是拆解的逆过程。
   • 先安装主板等内部大部件,并拧紧所有螺丝。
   • 重新连接所有排线（屏幕、电池、摄像头等），确保卡扣完全扣紧。
   • 安装散热模块、风扇、电池等。
   • 最后安装后盖，对准位置后，从中心向四周按压，确保所有卡扣都“咔哒”一声扣入到位。
4. 测试：在完全合上后盖之前，可以短暂开机测试一下屏幕、触摸、按键等功能是否正常，确认无误后再封上后盖。

拆机是一项精细活,如果对自己没有信心，更换电池或维修等操作最好还是寻求专业维修人员的帮助，希望这份指南对你有帮助！
