Alienware m17x R4拆机后藏着什么秘密？

这是一份详细的 Alienware M17x R4 拆机图文指南，涵盖了从准备工作到内部组件更换的全过程。

第一部分：准备工作与安全须知

在开始之前,请务必做好以下准备：

1. 断开所有连接： 关闭电脑，拔掉电源适配器，移除所有外接设备（鼠标、键盘、显示器等）。
2. 移除电池：
   • 将电脑翻过来,找到背部的电池锁扣。
   • 向外滑动电池锁扣（通常有两个），将电池从卡槽中弹出。
   • 重要： 即使拔了电源，主板上依然有电容存电，为了绝对安全，建议在拆机前至少保持电池断开状态30分钟以上。
3. 准备工具：
   • 螺丝刀： 你需要一套精密螺丝刀，主要规格是 PH0 和 PH1（十字梅花螺丝），还需要 T5 和 T6 星形螺丝刀，用于拆下键盘和掌托。
   • 塑料撬棒/薄卡片： 用于分离塑料卡扣，避免划伤外壳。
   • 防静电手环： 强烈推荐！防止静电损坏主板等精密电子元件。
   • 有序的容器： 用于分类存放从不同位置拆下的螺丝，因为它们的长度和规格各不相同，搞混了可能导致装不回去。
4. 工作环境： 选择一个光线充足、干净整洁、平坦的桌面，最好在柔软的布或垫子上进行操作，防止刮伤外壳。

第二部分：拆机步骤详解

步骤 1：移除后盖

M17x R4 的后盖是通过多颗螺丝固定的，并且有卡扣。

1. 翻转电脑： 将电脑D面（底部）朝上放置。
2. 拧下所有后盖螺丝： 仔细观察整个D面，拧下所有可见的十字螺丝，注意，有些螺丝可能隐藏在脚垫下面，需要用镊子或小刀将其挑起。
3. 分离卡扣： 用塑料撬棒从后盖的缝隙（通常是边缘或通风口处）轻轻插入，慢慢撬开，后盖与机身之间有很多塑料卡扣，需要耐心地一圈一圈地分离。
4. 取下后盖： 当所有卡扣都分离后，小心地将后盖取下，注意连接线（如Wi-Fi天线）可能还连在主板上，不要强行拉扯。

步骤 2：移除键盘和掌托

这是最关键也最容易损坏的步骤之一。

1. 拧下键盘固定螺丝：
   • 将电脑翻回A面（正面）朝上。
   • 在键盘上方区域,找到并拧下几颗小的十字螺丝（通常标记有键盘图标）。
   • 检查一下转轴附近和掌托边缘,也可能有固定螺丝。
2. 分离键盘排线：
   • 小心地将键盘向上抬起一点,你会看到一根扁平的排线连接到主板上。
   • 轻轻掀起排线插槽上的黑色塑料卡扣（不是直接拔排线！），然后才能将排线水平拔出。
3. 断开触摸板排线： 同样，在键盘下方或掌托区域找到触摸板的排线，用同样的方法（掀卡扣，拔排线）将其断开。
4. 取下键盘和掌托： 现在键盘和掌托应该已经没有物理连接了，小心地将它们从机身前部向上提起并取下。

步骤 3：移除散热模组

1. 断开风扇电源： 你会看到两个或三个散热风扇，每个风扇都有一根电源线连接到主板上，捏住插头的塑料部分，垂直拔下。
2. 拧下散热模组螺丝： 散热模组（铜管+散热鳍片+风扇）通常由几颗螺丝固定。重要提示： 很多散热模组螺丝是不同长度的，拧下来后务必按位置顺序放好，否则装回去会导致压力不均，影响散热效果。
3. 取下散热模组： 拧下螺丝后，可以轻轻左右晃动一下散热模组，因为底部可能还粘着旧的硅脂，然后平稳地将其取下。

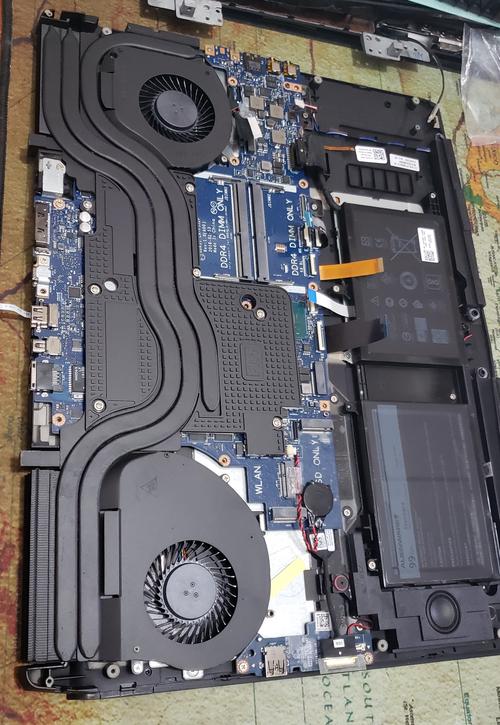

步骤 4：访问和更换内部组件

现在你可以看到核心部件了。

• 更换CPU/内存/无线网卡：
  • CPU： 按下CPU插槽旁的杠杆，即可取出CPU。
  • 内存： 按下内存插槽两端的卡扣，内存条会自动弹起，然后斜着取出。
  • 无线网卡： 拧下固定无线网卡的天线螺丝（通常有两颗，连接着黑色和白色的天线），然后拔掉网卡本身的排线，最后将网卡从Mini PCIe插槽中拔出。
• 更换硬盘：
  • 你会看到硬盘托架,通常由一颗螺丝固定。
  • 拧下螺丝,将整个硬盘托架拉出。
  • 托架上通常有4颗螺丝固定硬盘,拧下后即可更换。
• 更换显卡（针对可更换型号）：
  • M17x R4 的部分高端型号（如双显卡版）的显卡是可更换的MXM模块。
  • 需要先断开显卡的供电线（通常有2-4根），然后拧下固定显卡的螺丝，再小心地以一定角度拔出MXM模块。注意： 此操作有一定风险，不熟悉请勿轻易尝试。

步骤 5：清洁与更换硅脂

这是拆机维护的重要环节。

1. 清洁散热片： 用软毛刷和吹气球（或压缩空气罐）仔细清理散热鳍片上的灰尘。
2. 清洁CPU/GPU核心： 用无水酒精和高纯度棉片或 lint-free 布，将CPU和GPU芯片顶部的旧硅脂擦拭干净，直到表面光亮。
3. 涂抹新硅脂： 在CPU和GPU核心中央，挤米粒大小的新硅脂，安装好散热模组后，硅脂会自然均匀地铺开。

第三部分：装机与测试

1. 反向操作： 按照拆机的相反顺序，将所有部件装回去。务必确保螺丝归位，尤其是散热模组的螺丝。
2. 连接天线： 安装无线网卡时，一定要将两根天线正确连接，通常黑色天线连接主天线（MAIN），白色天线连接辅助天线（AUX），接反会影响信号。
3. 最终检查： 在合上键盘和后盖之前，再次检查所有排线是否插紧，螺丝是否拧好。
4. 开机测试： 装好后，先不要立即合上所有外壳，连接电源，开机进入BIOS，检查所有硬件是否被正确识别，如果正常，再关机，装回键盘和后盖。
5. 安装系统/驱动： 如果更换了硬盘或重装系统，请记得安装最新的 Aliware Command Center 和 BIOS，以及所有必要的驱动程序。

重要提示与常见问题

• 螺丝管理： 这是最重要的技巧，使用不同的容器或磁吸垫，按位置和长度分类存放螺丝。
• 排线脆弱： 所有排线都非常脆弱，拔插时要垂直、轻柔，切勿用力过猛或歪斜。
• 卡扣易断： M17x R4 的塑料卡扣使用多年后可能变脆，撬动时务必温柔，可以用热风枪稍微加热一下卡扣区域使其软化（需谨慎操作）。
• BIOS问题： 如果更换CPU或显卡后无法开机，很可能是BIOS版本不兼容，可能需要找另一块兼容的CPU先开机，进入BIOS更新版本，然后再换上新硬件。
• 寻求帮助： 如果在某个步骤卡住，不要强行操作，可以上网搜索具体的拆机视频（YouTube上有很多高清教程）或寻求专业帮助。

希望这份详细的指南能帮助你成功完成 Alienware M17x R4 的拆机！祝你操作顺利！
