ThinkPad X220T拆机步骤有哪些？

在进行任何拆解操作之前，请务必阅读以下重要提示：

⚠️ 重要提示与准备工作

1. 断电与拆卸电池： 这是最关键的一步！请务必先关闭电脑，拔掉电源适配器，然后拆下内置电池，这样可以避免在拆解过程中发生短路,损坏主板或其他精密元件。
2. 防静电措施： 人体静电可能损坏电子元件，建议在接触主板前,触摸一下金属水管或佩戴防静电手环。
3. 准备工具：
   • 螺丝刀： 主要需要 PH0# 和 PH1# 的十字螺丝刀,部分螺丝可能需要梅花螺丝刀。
   • 撬棒/塑料卡片： 用于撬开塑料卡扣,避免划伤外壳。
   • 容器： 用来分类存放从不同位置拆下的螺丝，因为它们的长度和用途各不相同,混装会导致无法还原。
   • 清洁工具： 毛刷、棉签、高纯度酒精（用于清洁硅脂痕迹）。
   • 新的导热硅脂： 如果计划更换散热硅脂，请购买质量好的（如信越7921、利民TF7等）。
4. 查阅官方手册（可选但推荐）： 虽然网上有很多拆解教程，但查阅官方的硬件维护手册可以让你对内部结构有最准确的认识,避免暴力拆解。

ThinkPad X220T 拆解步骤详解

第一步：准备工作与移除所有外部组件

1. 关机并断开所有连接。

2. 移除电池：

   • 将笔记本电脑背面朝上。
   • 找到电池锁扣（通常是一个可以左右滑动的塑料片）,将其滑动到解锁位置。
   • 此时电池会自动弹起一些，抓住电池的拉环,平稳地将其取出。

3. 移除光驱（如果装有）：

   • 背面光驱位置有一个小开关,拨动它。
   • 光驱托盘会自动弹出,然后直接将光驱拉出即可。

4. 移除内存和无线网卡后盖：


   （图片来源网络，侵删）
   • 背面有两个小盖板，分别标有 [] 和 [||] 的图标。
   • 用撬棒或指甲轻轻撬开这两个盖板的卡扣。
   • 打开后盖，你就可以看到内存条和无线网卡，在继续下一步之前，你可以将它们取下,方便后续操作。

第二步：拆卸键盘和掌托

这是整个拆解过程中最核心也是最需要耐心的部分。

1. 移除键盘固定螺丝：

   • 将电脑翻转到正面,屏幕打开。
   • 仔细观察键盘上方，在 ESC, F3, F4, F5, F7, F9, F11 和 PrtScn 这几个功能键的键帽下方,各隐藏着一个非常小的螺丝。
   • 需要用 PH0# 螺丝刀，小心地拧下这8颗螺丝,注意不要丢失。

2. 断开键盘排线：

   • 拧下螺丝后,键盘就可以被稍微抬起。
   • 在键盘连接处（通常在键盘F12键附近），你会看到一个棕色的塑料排线锁扣。千万不要直接拔线！
   • 先将锁扣向上或向外拨开（具体方向看设计，一般是向上）,然后轻轻将排线从插槽中拔出。

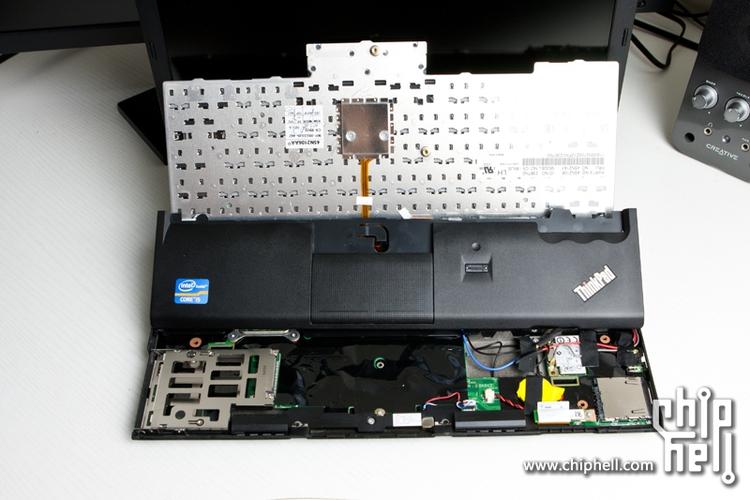

3. 移除键盘和掌托：


   （图片来源网络，侵删）
   • 现在键盘已经完全自由了，将键盘向上（屏幕方向）翻转过来，放在屏幕上（建议在屏幕和键盘之间垫一块软布，防止刮伤屏幕）。
   • 你会看到掌托区域被几颗螺丝固定着,拧下这些螺丝。
   • 用撬棒沿着掌托边缘慢慢撬开，它会通过很多塑料卡扣固定在机身上，动作要轻柔,避免卡扣断裂。
   • 断开掌托上连接的触摸板排线（方法和键盘排线类似，拨开锁扣再拔线）。
   • 现在整个上盖（包括键盘、掌托、触摸板）都可以被完整地取下来了。

第三步：拆卸主机内部组件

你已经看到了主板、散热系统等核心部件。

1. 断开屏幕排线：

   • 在主板靠近屏幕转轴的位置，你会找到一根非常宽的扁平排线,这是连接屏幕的主排线。
   • 同样，先拨开它旁边的塑料锁扣，然后轻轻拔出这根排线。这根排线非常脆弱，请务必小心！

2. 拆卸散热模块：

   • 散热模块通常由2-3颗螺丝固定在主板上,拧下这些螺丝。
   • 散热模块和CPU/GPU之间通过导热硅脂连接，可能会有一定的吸附力，轻轻左右晃动,将其取下。
   • 这是更换硅脂的最佳时机！ 用棉签和酒精彻底清洁CPU/GPU核心和散热器底座上的旧硅脂痕迹,然后涂上新的硅脂。

3. 拆卸主板：

   • 主板被很多螺丝固定在机身上，按照顺序拧下所有螺丝,并做好标记。
   • 断开主板上的其他所有连接线，如USB接口线、电源开关线、状态灯线等，记住它们的位置,或者拍照留念。
   • 小心地将主板从机身上取下。

4. 拆卸其他组件（可选）：

   • 硬盘： 在主板下方，通常有一个硬盘托架，拧下托架的螺丝，就可以轻松取出2.5英寸的机械硬盘或固态硬盘。
   • 无线网卡： 无线网卡通过一个天线接口和螺丝固定在主板上，拧下螺丝，拔掉天线（天线是卡扣式的，直接拔下即可）,然后取出网卡。

⚠️ 拆解过程中的常见难点与注意事项

1. 螺丝极小且多： X220T 的螺丝数量多且尺寸小，一定要分类存放,否则装回去时用错螺丝可能会导致外壳无法闭合或损坏内部元件。
2. 塑料卡扣脆弱： ThinkPad 的外壳连接大量依赖塑料卡扣，撬动时一定要用撬棒，并且从缝隙处慢慢施力,切忌用蛮力。
3. 排线脆弱： 所有排线（屏幕、键盘、触摸板）都又薄又脆，断开连接时务必先解开锁扣，再垂直于电路板拔出,不要斜着拔或拉扯线缆本身。
4. 屏幕排线风险高： 屏幕排线最脆弱，且长度有限，在操作键盘和掌托时要确保它有足够的活动空间,不要被拉扯或压到。
5. 散热硅脂不要涂太多： 涂抹硅脂时，量要适中，以覆盖CPU/GPU核心并填满微小缝隙为准,涂太多反而会影响导热效果。

拆解 ThinkPad X220T 需要相当的耐心和细心，整个过程可以概括为：先外后内，先小后大，先断电再断线，只要你遵循步骤，轻柔操作，做好标记,成功拆解并完成你的维护或升级任务是完全有可能的。

如果在拆解过程中遇到困难，强烈建议在网上搜索视频教程（如 YouTube 上的相关视频），图文和视频结合会更容易理解,祝你拆解顺利！
